مراجعة اللوحة الأم GIGABYTE Z87X-OC

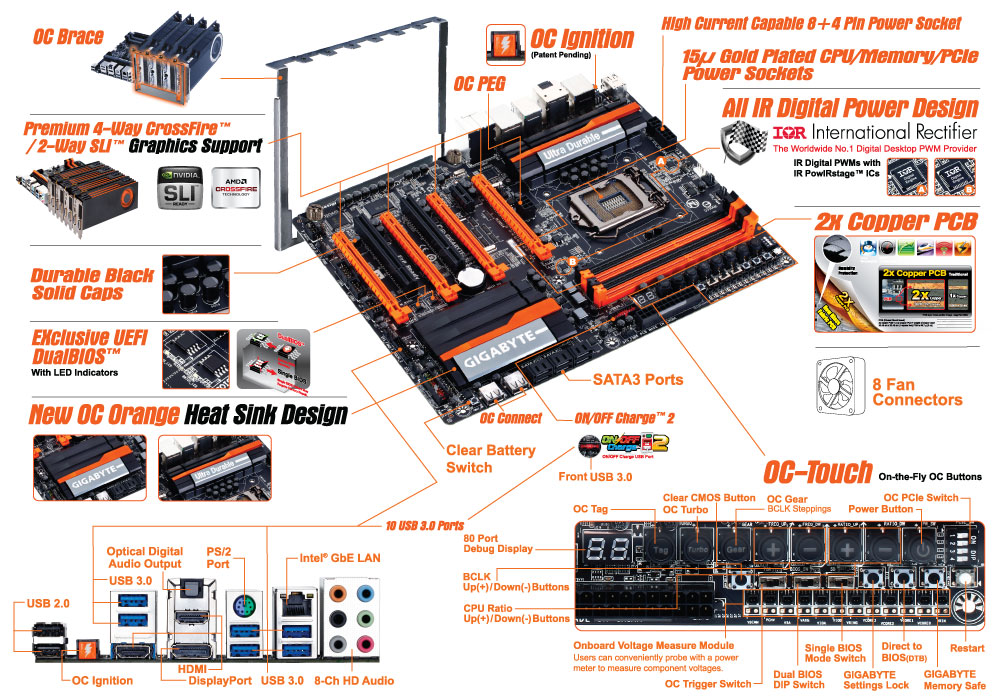

هنا سنستعرض أكثر الاضافات والميزات اهمية

بعيداً عن الشرح بالصور لنلقي الضوء عليها بشكل مُركز.

8266

Z87X-OC-features (2)

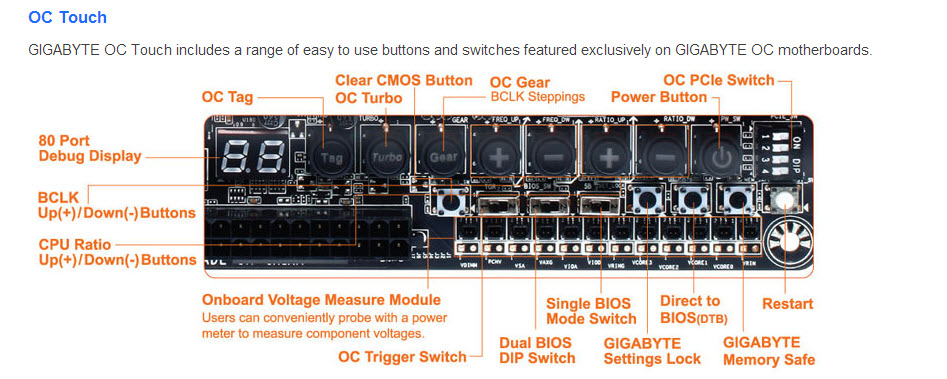

OC Touch هي لوحة التحكم كاسري السرعة والتي تعد تماماً كلوحة تحكم الطيار أو سائق سيارات التسابق والتي منها يمكنه التحكم بل ومتابعة كل تفصيلة خاصة باللوحة الأم بكل ما يقبع عليها من مكونات, فمنها يمكنه تعديل التردد المرجعي BCLK زيادة ونقصاناً, كذلك معامل الضرب للمعالج CPU Ratio لمعالجات فئة K. بالطبع نجد الثلاث ازرار التي لا غني عنها في مثل هذه الفئة من اللوحات Restart, Power باللون الأبيض وكذلك زر Cear CMOS. ايضاً نجد ثلاث مفاتيح بجوار زر Restart الأبيض وبالترتيب من جهة ذلك الزر الأبيض الأول زر Memory Safe يقوم بإعادة إعدادات الذكرة للوضع الأفتراضي دون تغيير في أي اعدادات أخري, والثاني يجعل اللوحة اوتوماتيكياً تقوم بفتح الجهاز مباشره علي واجهة البايوس وذلك لأن سرعة الأجهزة الأن جعلت من الصعب اللحاق بصفحة الاختيارات التي كانت تطالب بالضغط علي زر الDel للدخول للبايوس ولهذا كان هذا الزر هاماً حتي لا يضيع وقت كاسري السرعة. اما الأخير Setting Lock نقاط قياس الفولتيه من الاضافات الرائعة والتي تفيد كاسر السرعة في مراقبة الفولتية وبشكل مباشر في كل مراحل الكسر دون الحاجة للأرتباط بأي برنامج خارجي سواء من خلال بيئة نظام التشغيل أو حتي الBios. ويتم الأمر بتوصيل اجهزة القياس المخصصة للأمر في المنفذ الذي تريد.

Z87X-OC-features (3)

درّع OC لبيان ان اللوحة موجهة لجمهور كاسري السرعة بالأساس لما تحملة من ميزات كثيرة جداً تفيد كل كاسري السرعة من كل المستويات بداية من مستخدمي التبريد الهوائي أو السائل ووصولاً حتي للمحترفين من مُستخدمي الLN2 او النيتروجين السائل.

Z87X-OC-features (4)

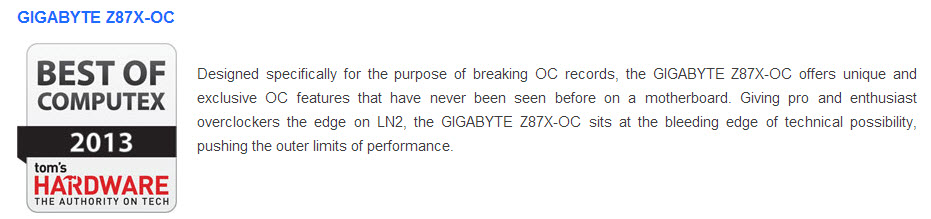

اللوحة حصلت علي جائزة أفضل ما كان في معرض Computex 2013 من موقع Tom’s Hardware الشهير.

وهنا يأتي دور الإضافات الخاصة بكاسري السرعة والتي تسهل كثيراً من عملهم بل وتساعدهم في الوصول لافضل كسر سرعة ممكن بفضل الميزات التي تقدمها اللوحة بجانب تلك الاضافات والتي سنترك الحديث عنها حين نتعرض لها في عرض المنتج بالصور.

Z87X-OC-features (6)

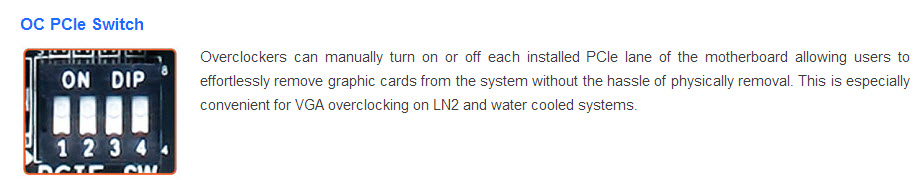

هذه الميزة حقاً رائعة وقادرة علي فصل شقوق الPCIe الأربعة في اي وقت دون الحاجة لخلع البطاقة فعلياً طبعاً هذا الأمر تظهر اهميته حال كان المستخدم قد وضع أكثر من بطاقة وبدللاً من بذل المجهود في خلع احداهم يمكنه بتحريك المفتاح فصله وكأنه غير موجود.

Z87X-OC-features (7)

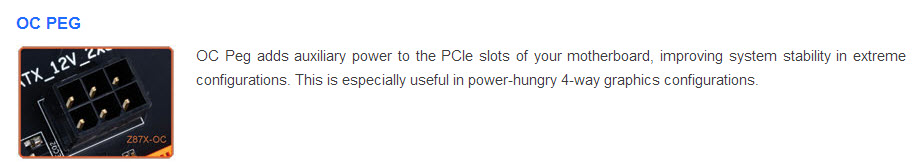

OC PEG هو منفذ للطاقة إضافي تم وضعة لضح مزيد من الطاقة للبطاقات الرسومية خصوصاً في حالات كسر السرعة المتطرف لعدة بطاقات في وضعية CFX أو SLI. وحسب موقع الشركة الأم فهذا الأضافة مفيدة وهامة في حال تم استخدام بطاقات رسومية في وضعية 4way CFX.

gigabyte-z87x-oc-features (6)

gigabyte-z87x-oc-features (7)

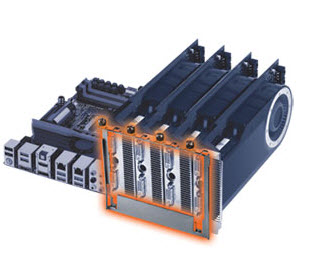

هذه اللأضافة موجهة بالأساس لمن يستخدم الجهاز خارج الصندوق مثلي كمراجع أقوم بالأختبارات كلها لأي قطعة حاسوب خارج الصندوق, أيضاً كاسري السرعة ممن يستخدمون الحلول المتطرفة في التبريد كمثلاً النيتروجين السائل يقومون بوضع اللوحة بكل مكوناتها علي المنضدة بدون أي صندوق. هذه القطعة مفيدة في أنها تساهم في تثبيت أفضل للبطاقات الرسومية علي اللوحة فلا تتمايل. فيما عدا مستخدمي الحاسوب بدون صندوق فهذه القطعة لا فائدة منها.

gigabyte-z87x-oc-features (8)

منافذ USB 2.0 موجودة في الجهة المقابلة لمنطقة منافذ I/O لتكون مواجهة لمستخدم الحاسوب خصوصاً حال كان من عشاق كسر السرعة فهي تفيدة في عملية تسهيل اي خطوه تحتاج لمنفذ USB خلال عملية الكسر كمثلاً عملية تحديث البايوس وحفظ البيانات او نقللها خال العمل خارج صندوق الحاسب وذللك بدلا من التقييد بالمنافذ في الواجهة الأمامية, فعالم كسر السرعة يحتاج باللأساس للسرعة في التحرك ويحتاج لكل التسهيلات الممكنه لجعل اي عملية كسر سلسة ووجود هذه المنافذ علي اللوحة تختصر الوقت والمجهود.

gigabyte-z87x-oc-features (10)

كما ذكرنا في السابق بخصوص شقوق التوسعة فاللوحة هنا تدعم حتي توصيل 4 بطاقات من AMD بتقنية CFX أما بالنسبة لبطاقات Nvidia سيكون الحد الأقصي هو 2Way SLI فقط ويأتي هذا بدعم مباشر من المعالج الحسابي للجيل الرابع من Intel فهو قادم ليوفر منفذ x16 من الشق الأحدث 3.0 PCIe والذي يمكن تقسيمه ولحتي 3 شقوق 3.0 PCIe فحين يتم استخدم الأول فقط فهو يعمل كـPCIe x16 وحال تم الأنتقال ل2way SLI أو CFX سيعمل الشق الأول بسرعة x8 والثاني x8 ايضاً. أما حال تم شغل الثلاث شقوق سيكون ترتيب سرعة الشقوق هو x8+x4+x4. اما الشق الرابع فيأتي من شريحة Z87.

Z87X-OC-features (11)

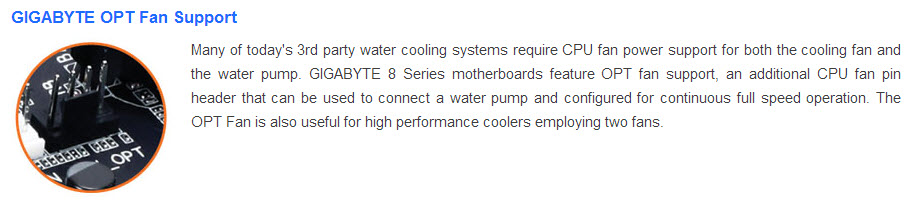

خصصت جيجابايت هذا المنفذ بجانب منفذ المروحة المخصص للمعالج ليتكون مهمته هي توصيل الطاقة لحلول التبريد التي تتطلب منفذ طاقة كمثلاً حلول التبريد السائلة تحتاج للطاقة من أجل تشغيل المضخة فلا يضطر المستخدم لأن يذهب لأي منفذ بعيد عن المعالج وهو أمر مفيد جداً خصوصاً حال كان المستخدم مهتم بتنظيم الكيبلات داخلل الصندوق. والشئ الأخر هنا هو إمكانية استخدامة للمبردات الهوائية التي تأتي بأكثر من مروحة الغالبية يأتي بأثنين معاً ليتم توصيل كل مروحه علي حدي.

gigabyte-z87x-oc-features (12)

مكثفات صلبة تأتي سوداء اللون خصيصاً للوحات الفئة الثامنة من جيجابايت والتي استطاعت الصمود لفترة تصل لـ 10000 ساعة من العمل الشاق تحت ضغط وظل درجة حرارة 105 درجة سليزية. ما يعني انها قادرة علي التحمل.

gigabyte-z87x-oc-features (13)

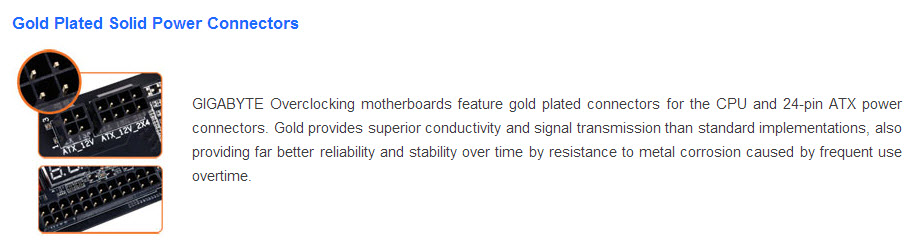

وصلات الطاقة تم استخدام سنون مطليو بالذهب من أجل توصيل افضل للكهرباء ولأعتماديه أكبر وبقاء لمدة أطول دون ان يطالها ما يطال المعادن الاخري من صدأ.

gigabyte-z87x-oc-features (14)

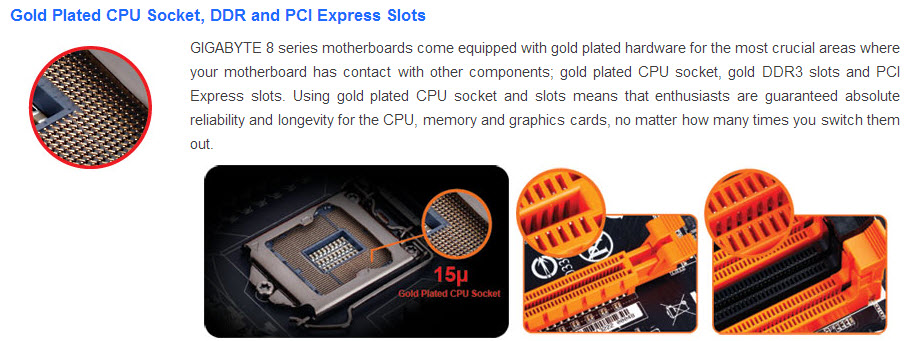

وحتي لسنون شقوق الذواكر وشقوق التوسعة بل وسنون مقبس المعالج تم الأستعانة بسنون مطلية بالذهب ما يدل علي أن جيجابايت استخدمت افضل شئ لضمان افضل أداء ولضمان أعتمادية لفتره اطول ما يمكن.

gigabyte-z87x-oc-features (15)

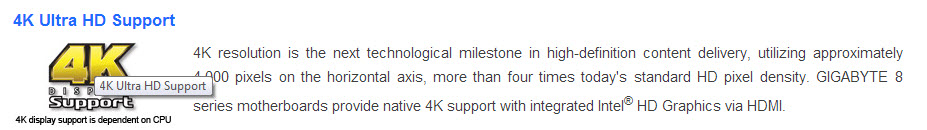

دعم العمل لحتي دقة 4K حديث كل المهتمين بعالم المرئيات يأتي مباشرة من المعالج حيث حل Intel الرسومي من فئة HD Graphics.

gigabyte-z87x-oc-features (16)

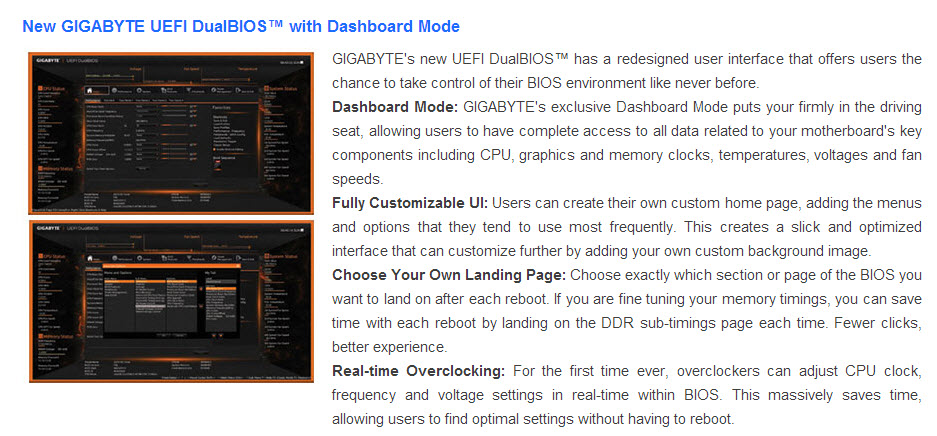

واجهة UEFI بايوس التي سيكون لنا معها لقاء مفصل في قادم صفحات المراجعة.

gigabyte-z87x-oc-features (17)

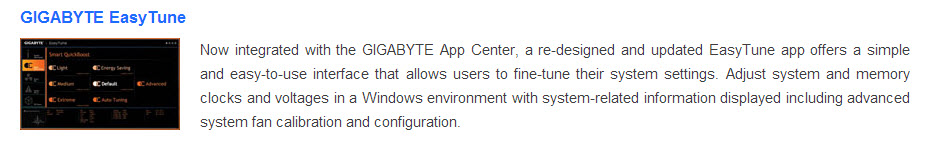

تطبيق EasyTune الذي يأتي من جيجابايت والذي يتيح تحكم كامل بالنظام من خلال بيئة Windows دون الحاجة للبايوس.

Z87X-OC-features (5)

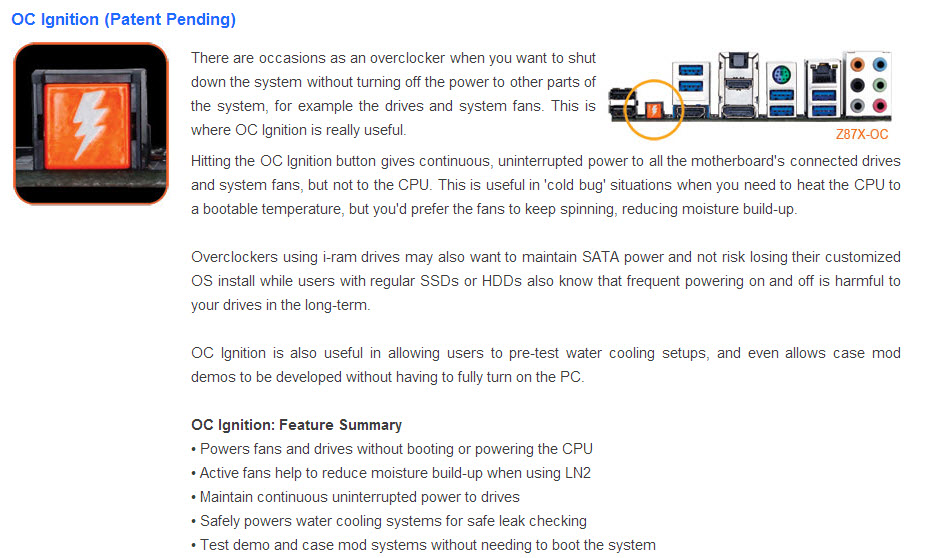

زر OC Ignition هو احد ابداعات Gigabyte والذي تنتظر الحصول علي براءة اختراعه, يأتي ليحل مشكلة كاسري السرعة التي تواجههم من جراء اغلاق وتشغيل وإعادة تشغيل الجهاز أو النظام مرات كثيره متعددة ما يؤثر سلباً علي مكونات الجهاز والنظام ككل خصوصاً التي قد تنتح من عملية الغلق المباشر نتيجة خطأ ما في عملية كسر السرعة. أيضاً للتخلص من مشكلة Cold Bug والتي يصل فيها المعالج أو مكونات الحاسب التي يتم تبريدها بالLN2 مثلاً لحالة من البرودة تمنعها حتي من الأقلاع.

فهذا الزر بالضغط عليه يقوم بعملية تثبيت ضخ الطاقة لمكونات الحاسب كلها سواء الأقراص الخاصة بالتخزين واقراص النظام او المراوح المتصلة باللوحة الأم وشئ واحد تتوقف الطاقة من الوصول إليه وهو المعالج ليمنع عن هذه المكونات اي تأثير سلبي من جراء الغلق المفاجئ أو حتي تكرار عملية التشغيل وإعادة التشغيل وهي عندما  القيام بعملية اطفاء للنظام دون قطع الطاقة عن القطع المتصلة باللوحة الأم أو لتساهم مثلاً المراوح في تشتيت الحرارة أو المساعدة في الوصول لدرجة حرارة التشغيل للتخلص من مشكلة Cold Bug.

استفادة أخري يمكن ان يخرج بها المستخدم من هذا الزر وهو تجربة مدي كفائة وصلاحية نظام تبريد مائي أو سائل مثلاُ علي اللوحة الأم دون الحاجة لتشغيل الجهاز ككل لفحص اي عمليات تسريب ممكنه مثلاً وهكذا.
