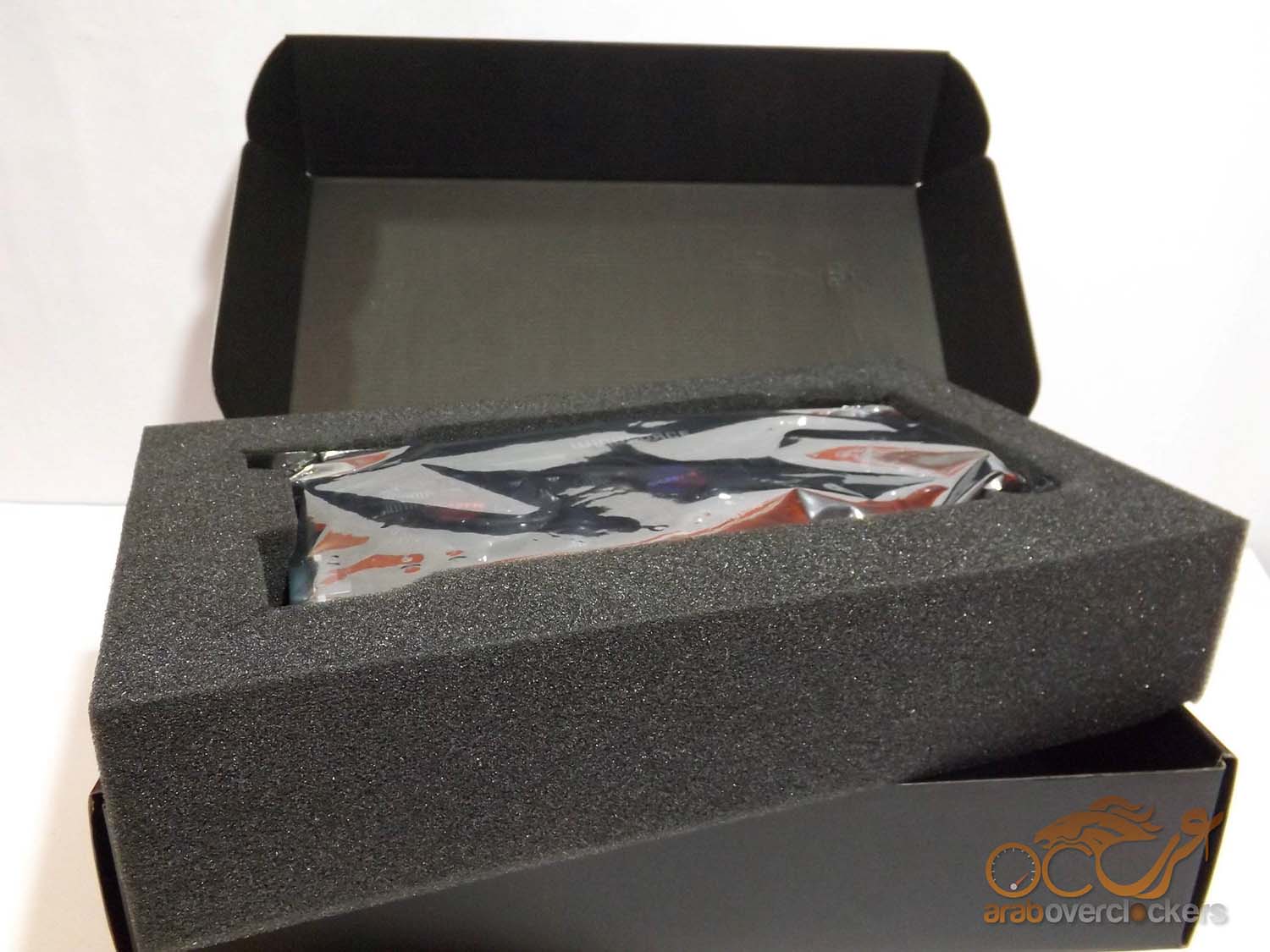

بفتح العبوة نجد البطاقة مغلفة في غلاف حامي من الكهرباء الأستاتيكية للحفاظ علي البطاقة.
بعد تعرض بطاقة Nvidia GTX 780Ti النسخة القياسية للتلف اثناء الشحن بدأت أري ان حماية المنتج اثناء الشحن أمر هام ويبدأ من الشركة صاحبة الُمنتج وعليه وجدت أنه يجب ذكر ان هذه البطاقة محفوطة في علبة من الفلين السميك للغاية ويمكنها حماية البطاقة بكل سهولة اثناء عملية الشحن إلا إذا كانت شركة الشحن غبية كفاية لتحطمها عن قصد وهم كُثر بالمناسبة. وللموقع تجارب سيئة كثيرة مع العديد من الشركات.

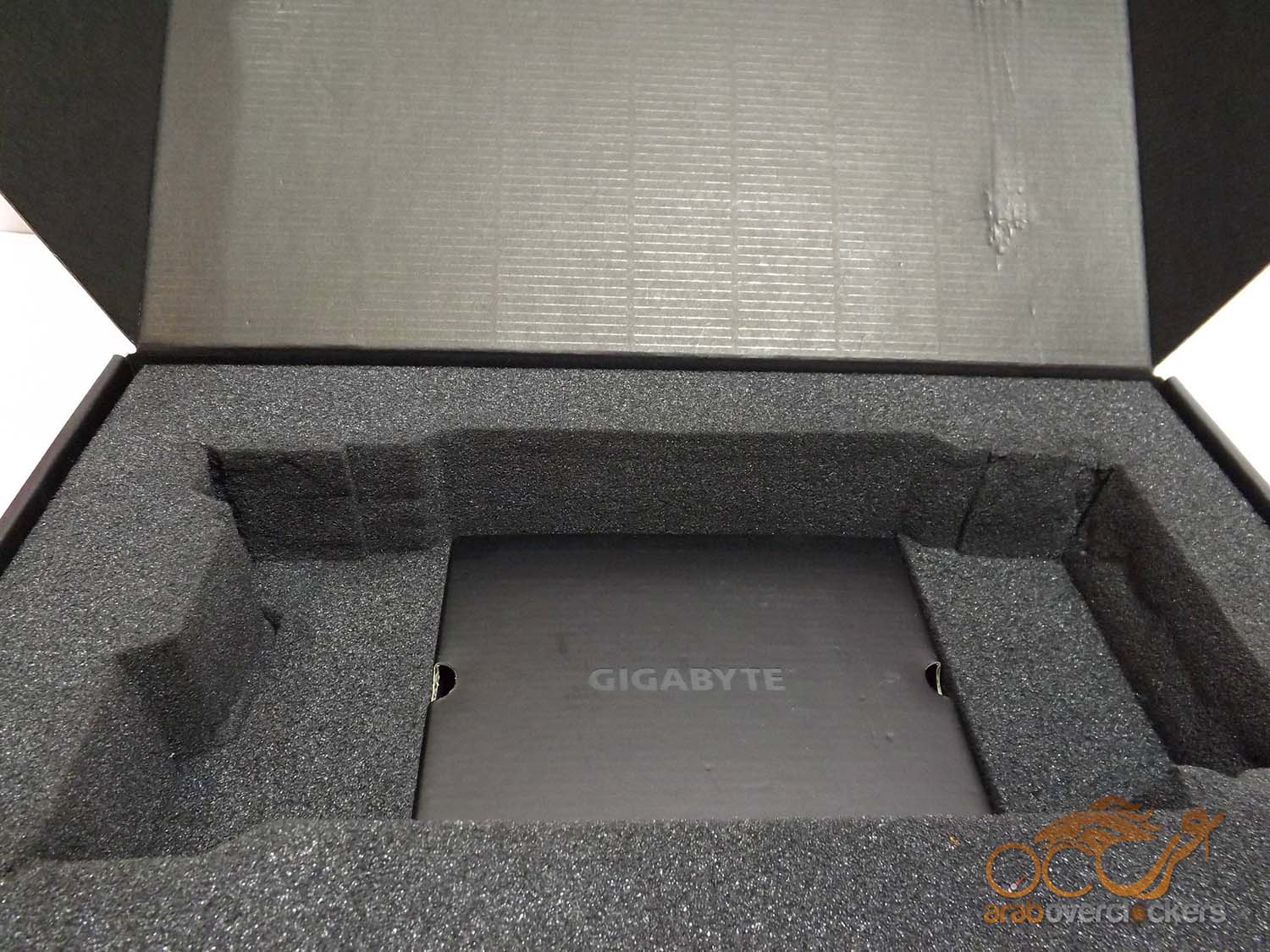

برفع البطاقة نجد باب صغير اسفلها مدون عليها Gigabyte.

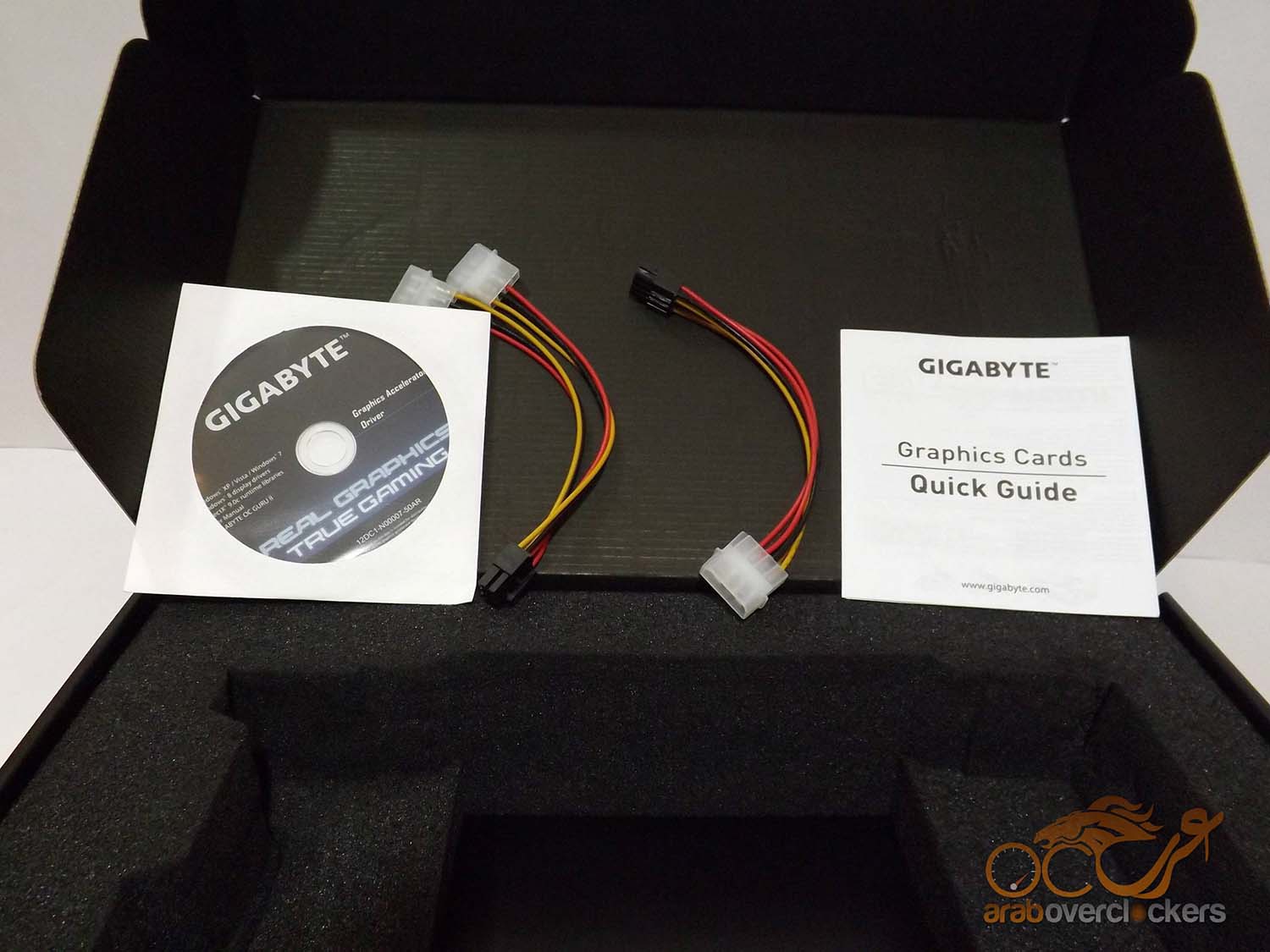

برفع الباب نجد الملحقات ولاشئ هام علي الأطلاق ويا حبذا لو يتم إلغاء هذه الملحقات طالما ستكون بهذا الشكل وتخفيض السعر بقيمة هذه الملحقات. فلا يوجد من يقرأ دليل المستخدم ولا يوجد مزود طاقة 600 واط لا يحتوي علي منفذي 8pin او حتي يعتمد علي الأسطوانة في تعريف الكروت.

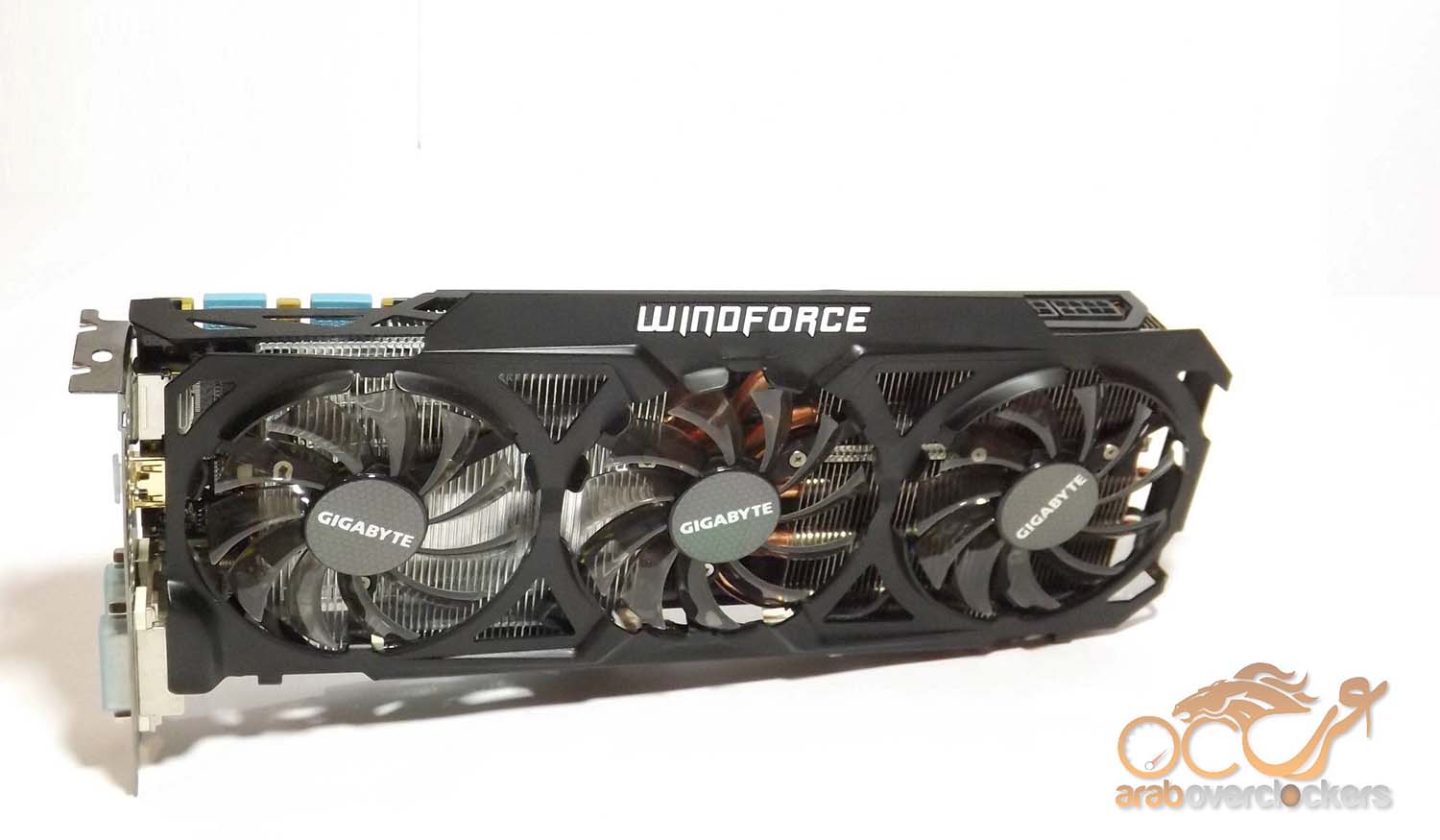

البطاقة وقد خرجت من غلافها ونري مشتت WINDFORCE 3X بمراوحة الثلاثة امامنا ومدون عليه الأسم وبكل فخر في جزء بارز من المشتت. طول البطاقة هو 29سم.

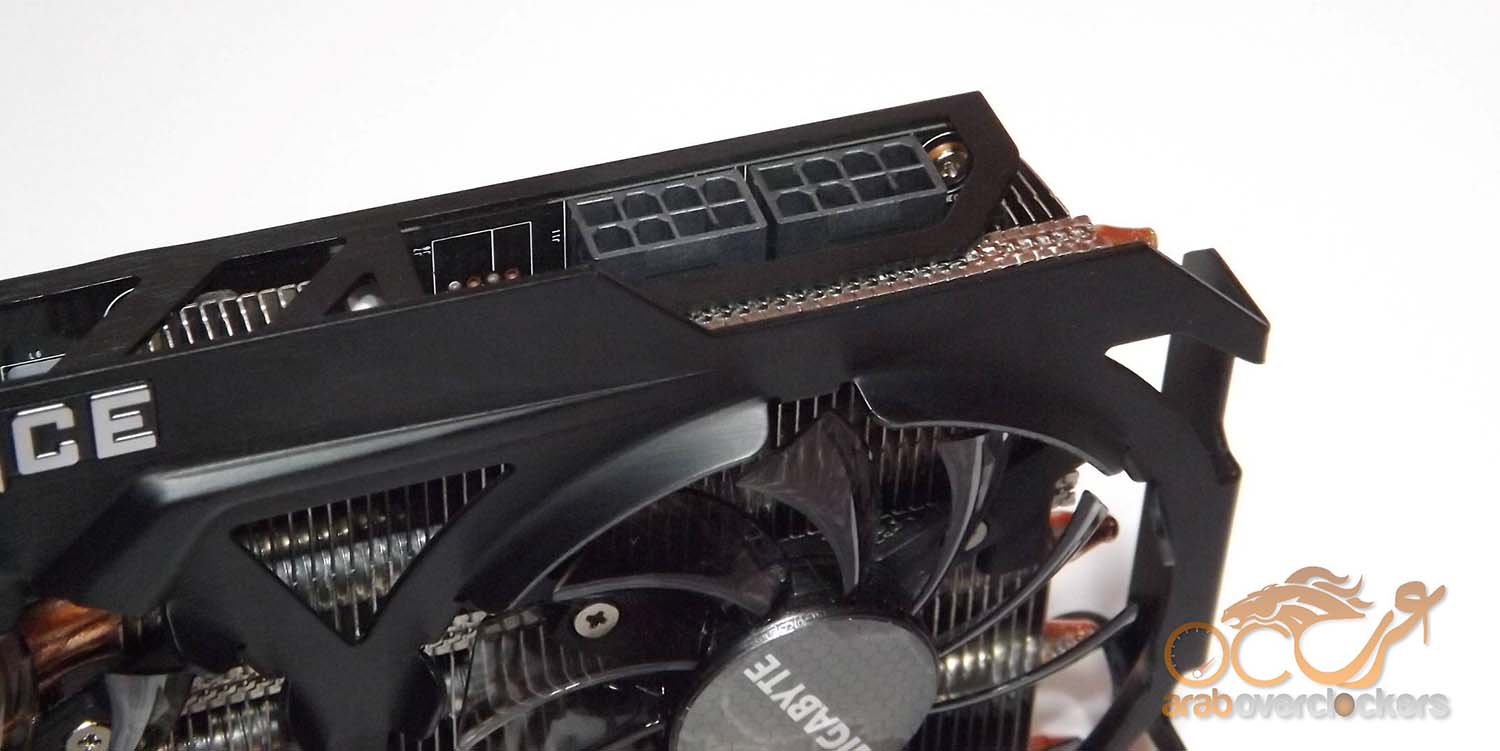

النسخ القياسية من البطاقة تأتي بمنفذين 6pin و 8pin, ولكن ولاننا بصدد التعامل مع نسخة مكسورة السرعة ونسخة إحترافيه من البطاقة فنجد أن Gigabyte قد استبدلت منفذ ال6pin بأخر 8pin.

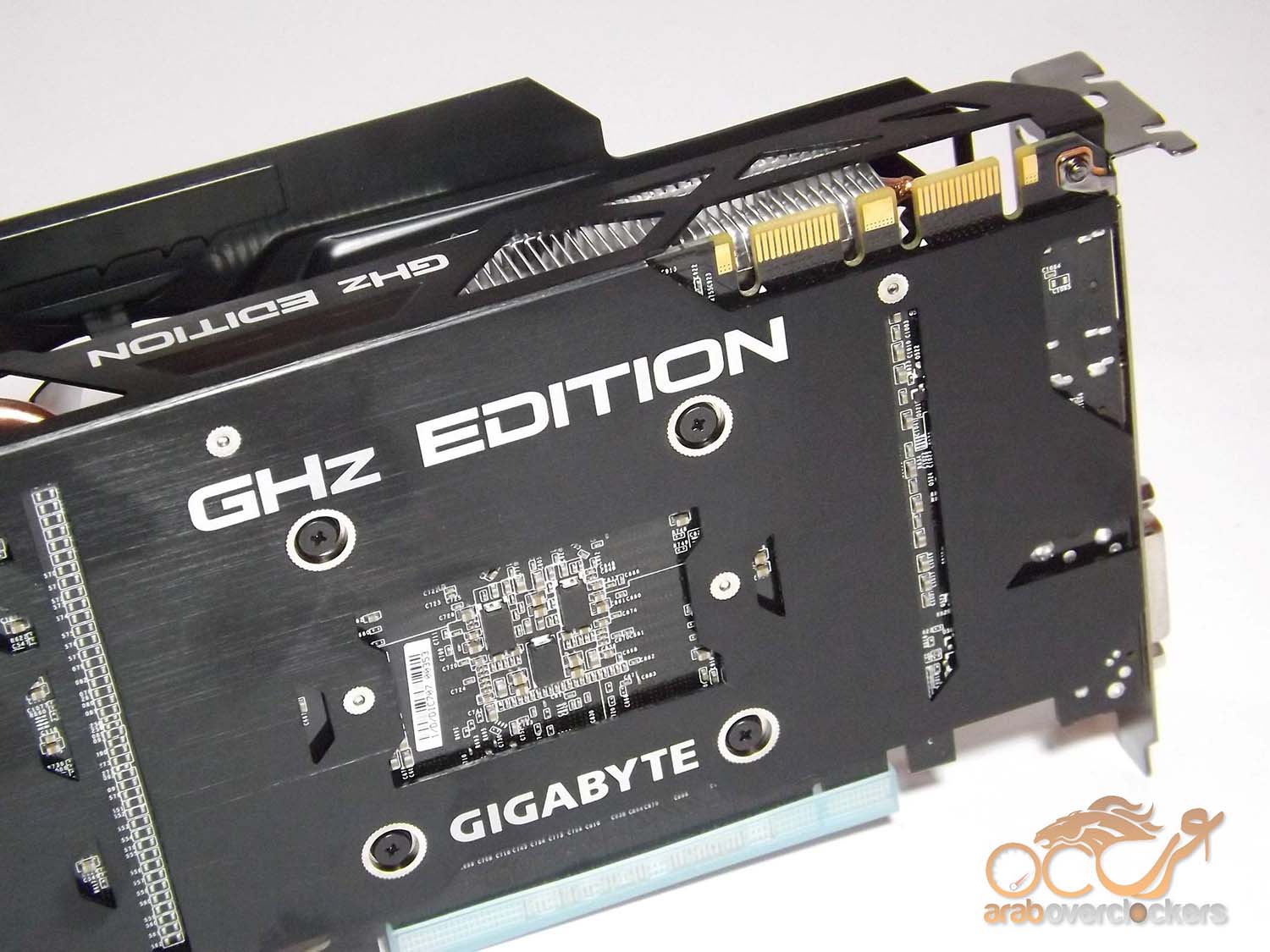

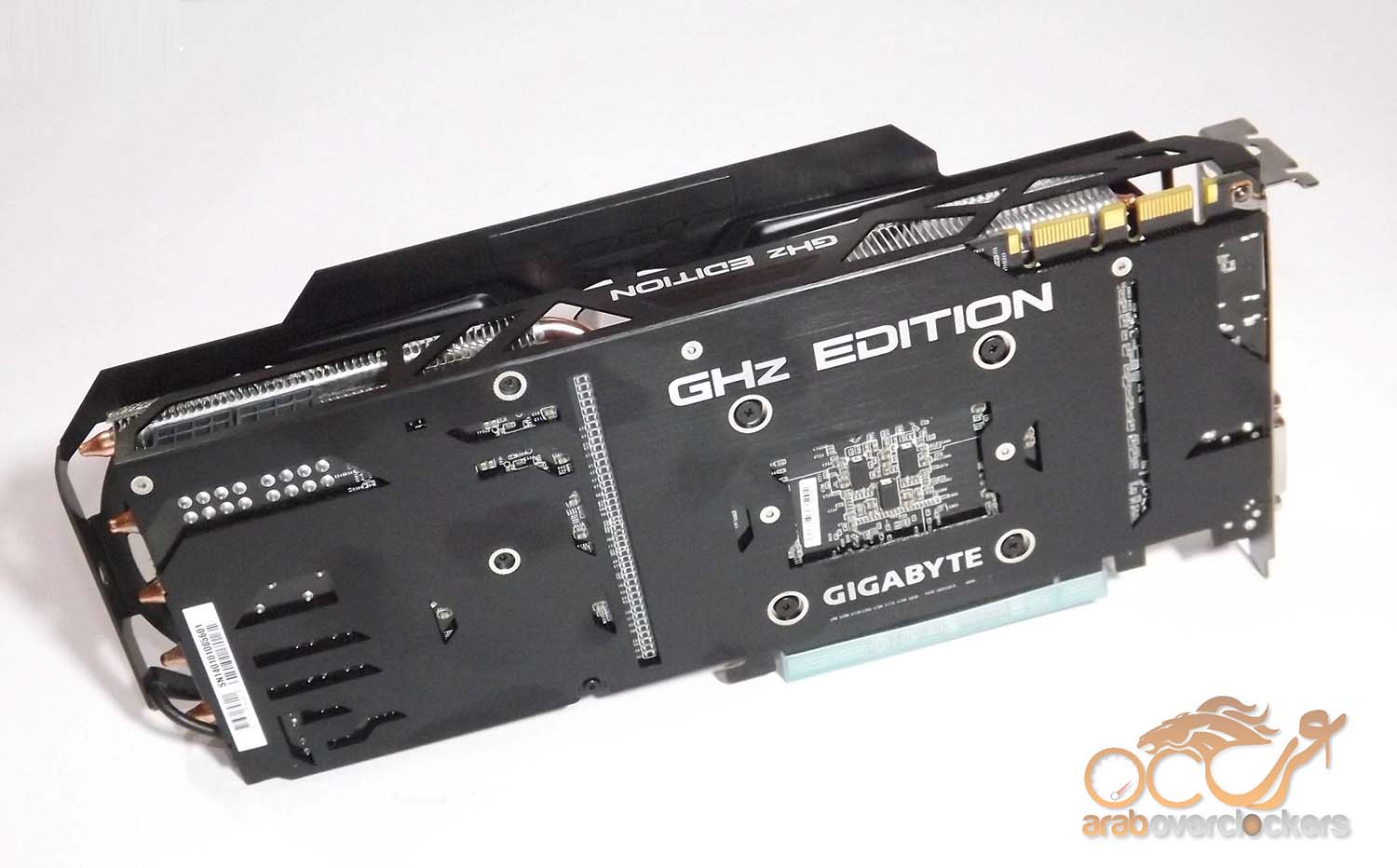

أحد أهم مميزات البطاقة هي اللوحة الخلفية للبطاقة Back Plate والتي تضيف شكلاً إحترافياً رائعاً للبطاقة بالإضافة علي كونها تحافظ علي المكونات المُثبتة بالخلف وتساهم في تشتيت الحرارة أيضاً.
الرقم التسلسلي للبطاقة مُلصق علي اللوحة المعدنية الخلفية, وطبعاً انابيب تشتيت الحرارة والتي سيسأل البعض كيف اننا نري 5 فقط ومدون علي العُلبة ان العدد6؟
منافذ SLI الأعتيادية ونحن في انتظار وصول التطوير لهذا الجزء الذي بدأت AMD في إزالته ببطاقتها الأخيرة بعد أن صار التوصيل يتم من خلال شقوق PCI-E.

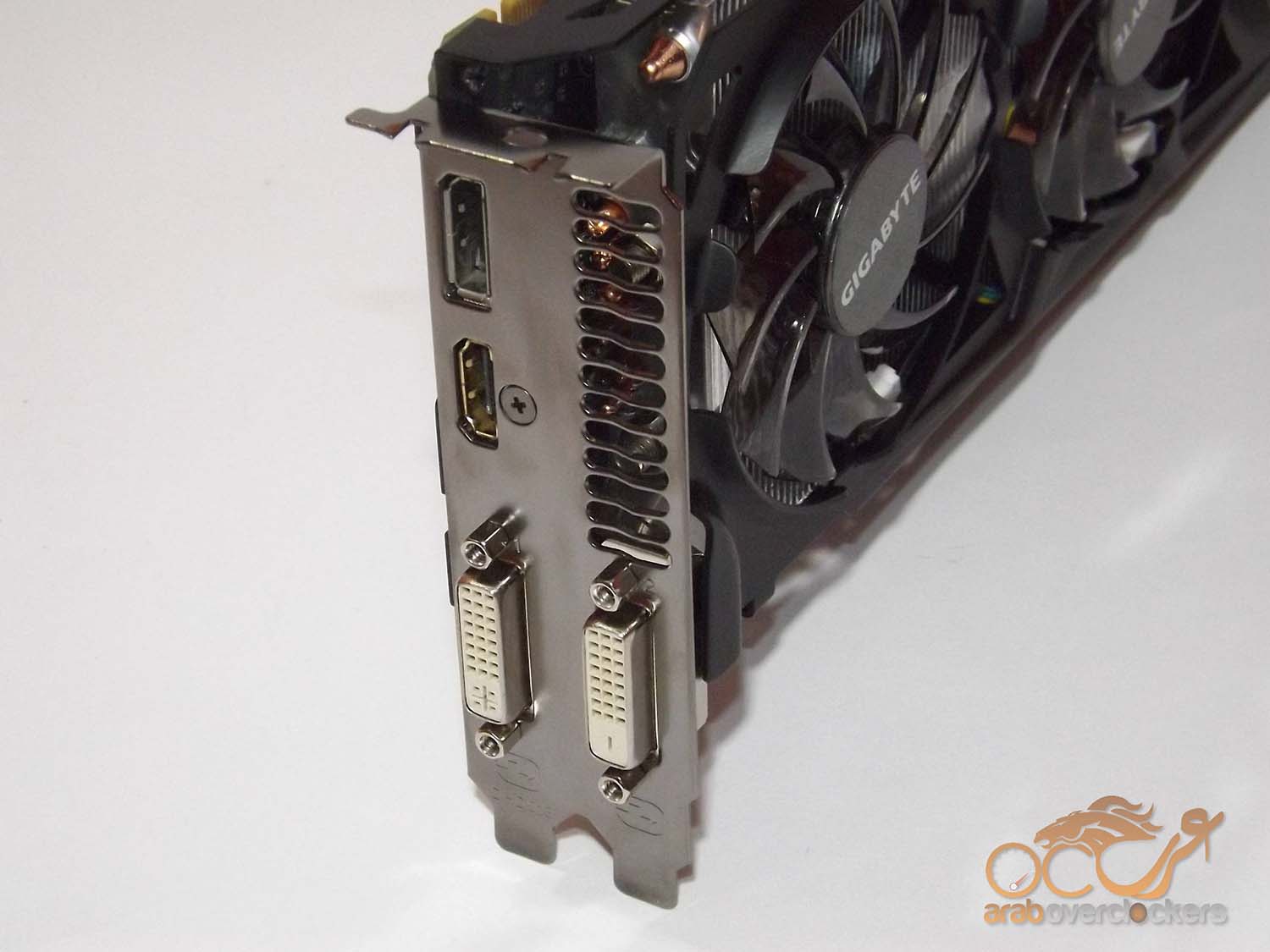

منافذ التوصيل التي تتيحها البطاقة بكل إصداراتها من كل الشركات, منفذ DP و HDMI واثنان أخرين DVI. وهذه التوصيلات تمكنك من توصيل حتي 4 شاشات علي بطاقة واحدة دون الحاجة لبطاقة ثانية, الأمر الذي كان إلزامياً فيما سبق..

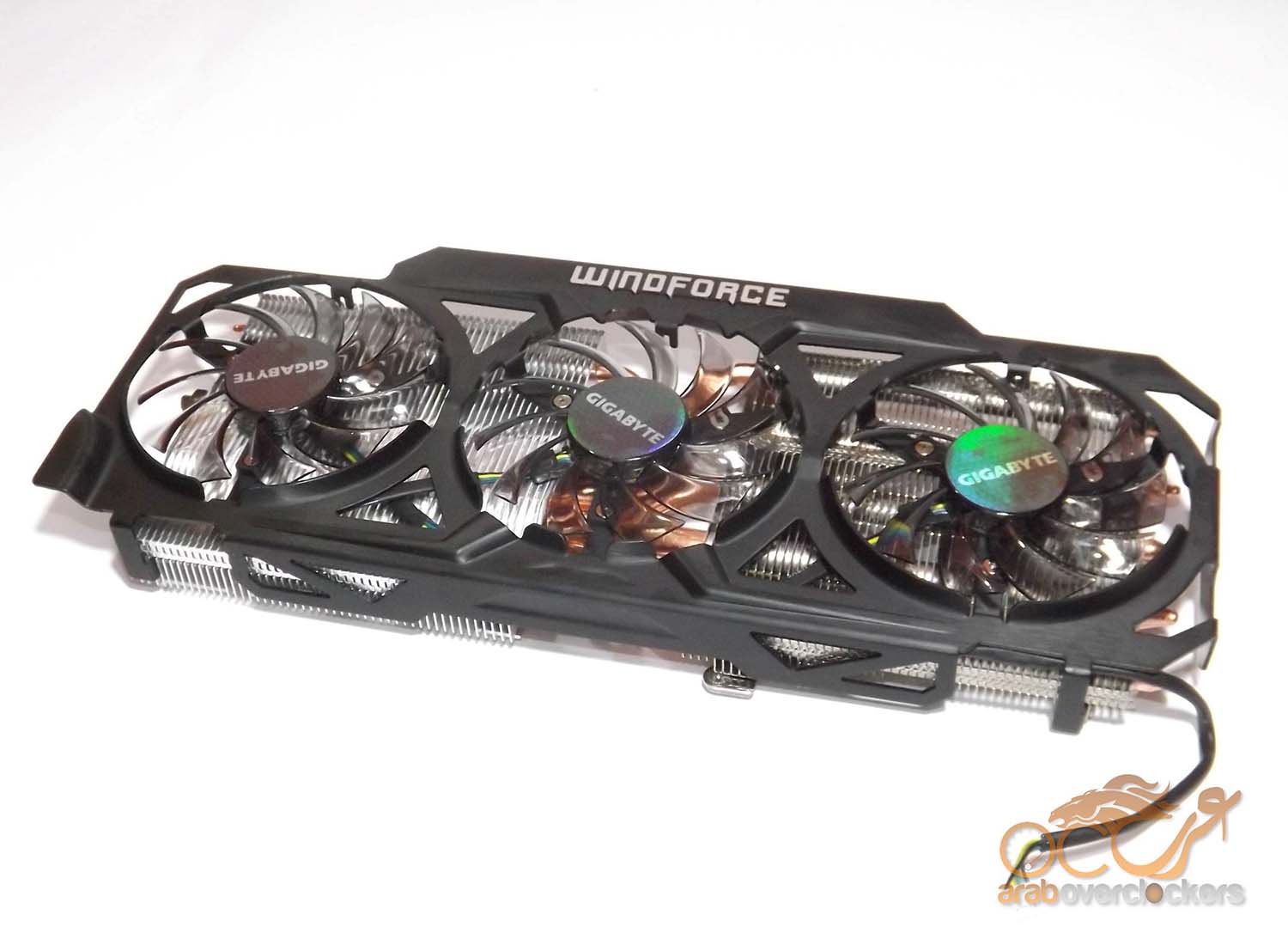

المشتت القوي من Gigabyte بعد أن تم فصله عن البطاقة, تعلوه 3 مراوح بقياس 80mm.

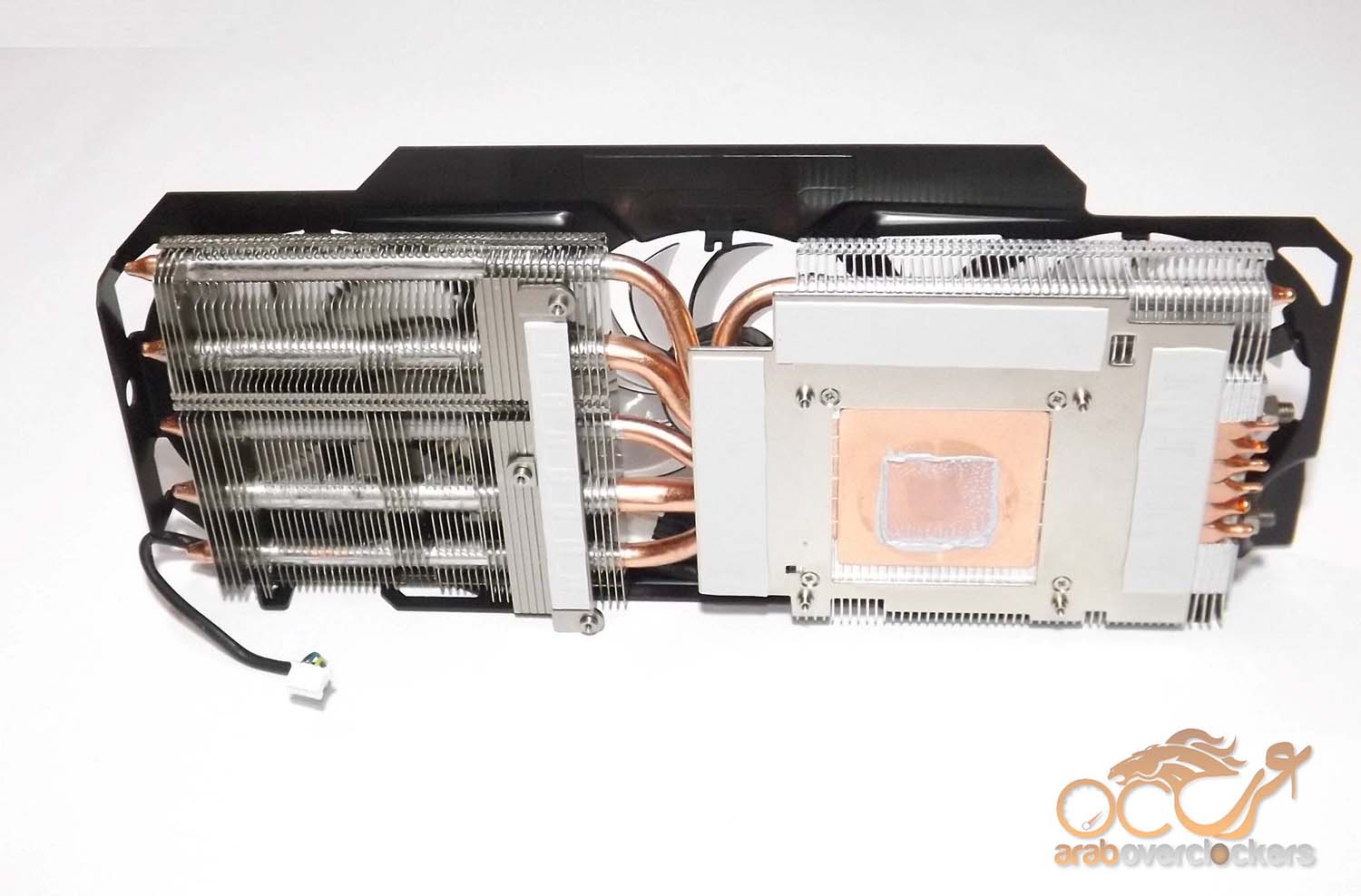

بلوك تبريد المعالج مُصنع من النحاس بالكامل, والأجزاء المطاطية هنا مسؤولة عن توصيل الحرارة بين مكونات دائرة الطاقة والمُشتت وكذلك شرائح الذواكر في المنطقة المحيطة بالمعالج الرسومي. لنجد الجزء المعدني المحيط ببلوك المعالج مثبت عليه قطع التبريد الخاصة بالذواكر.

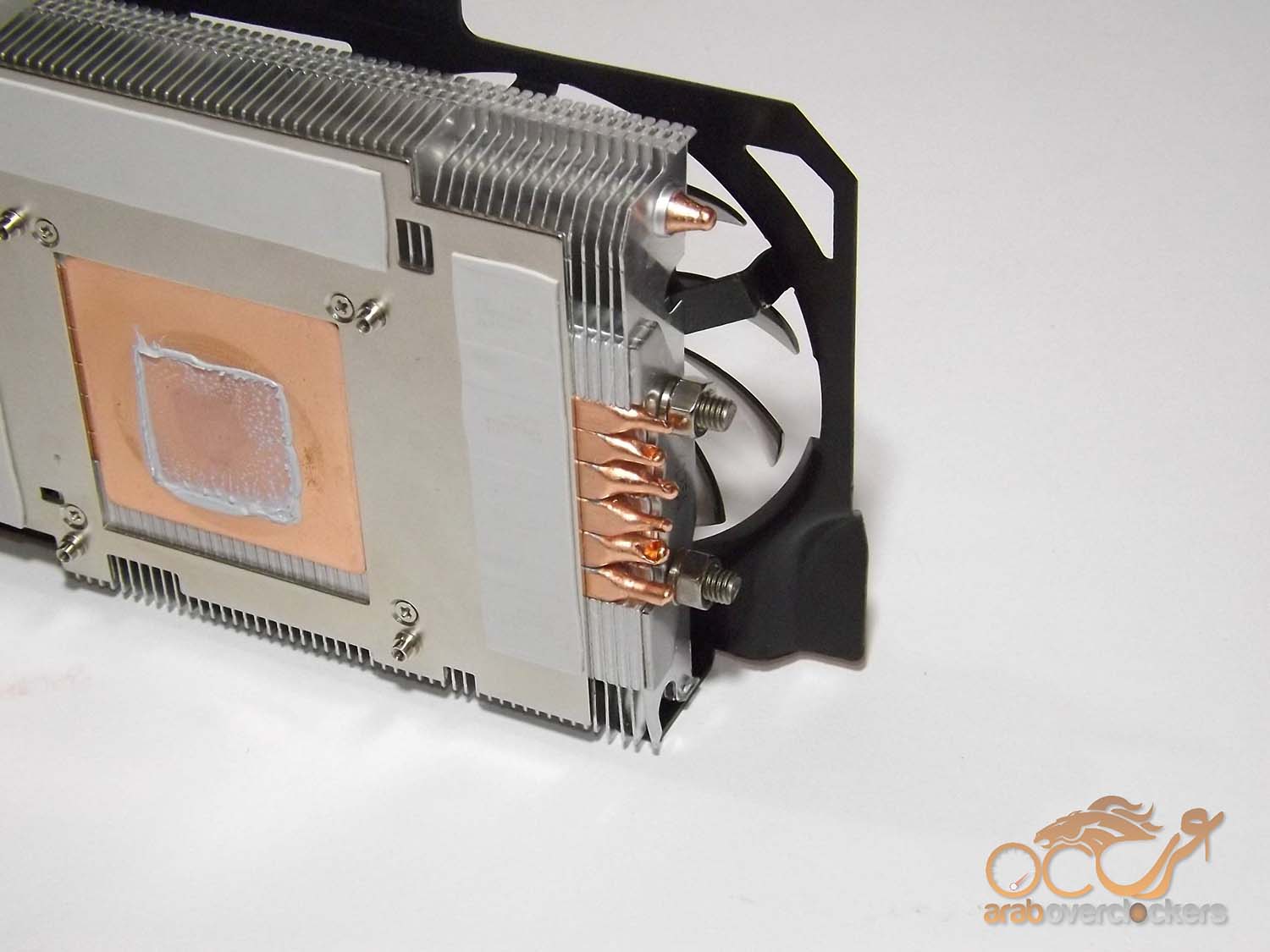

ونري هنا ال6 انابيب الحرارية وأحدهم يخرج من قطعة توصيل المشتت بالمعالج الرسومي ويعود إليه مره أخري.

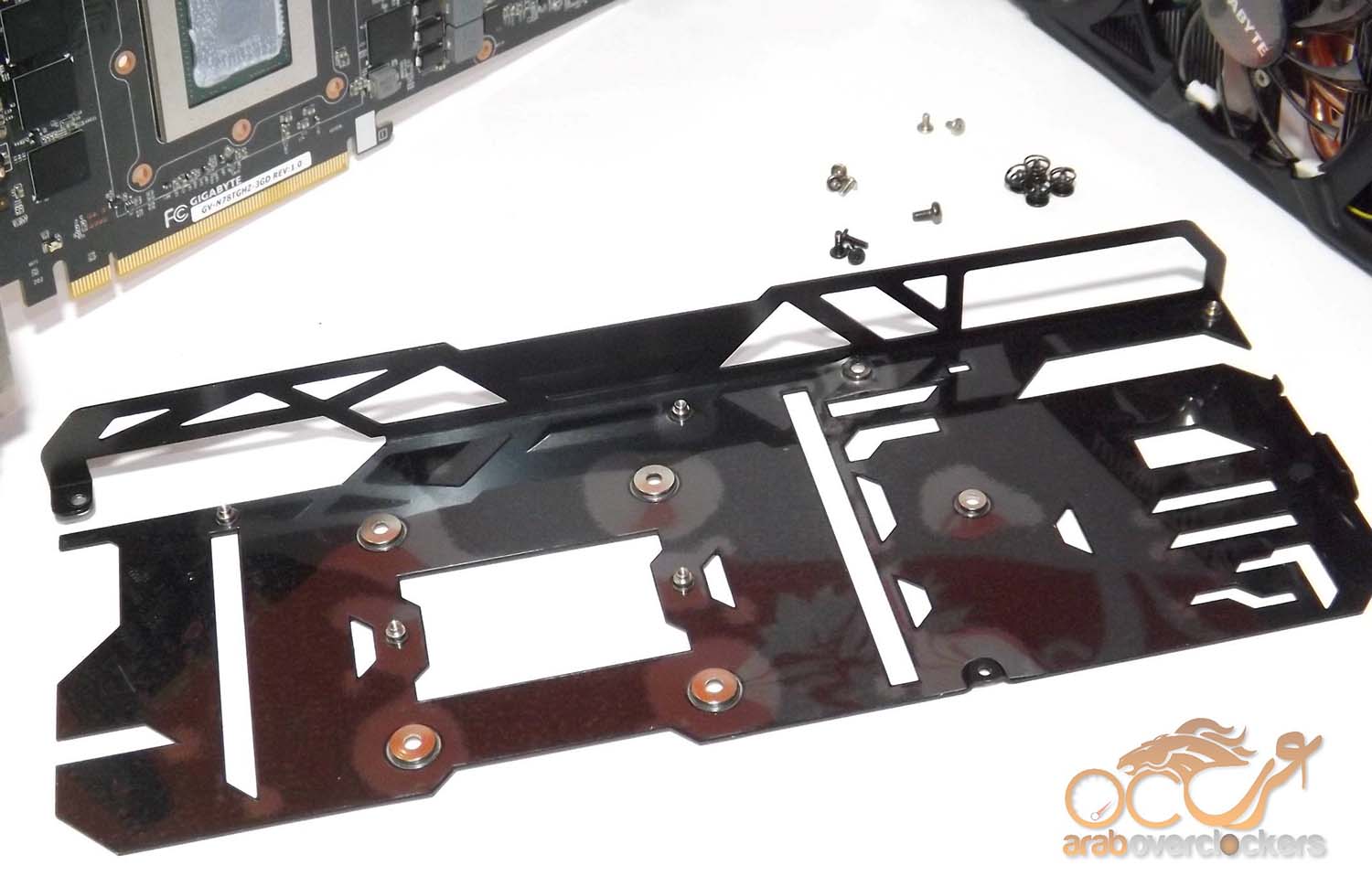

اللوحة المعدنية الخلفية للبطاقة بعد نزعها.
هنا نري كامل لوحة PCB المطبوعة بلونها الأسود, وعلي أطراف البطاقة نجد مُلصق مدون عليه بيانات البطاقة.
مكونات دائرة الطاقة, نري ال8 مراحل 8-Phase power الممثلة في قطع MAGIC R47.

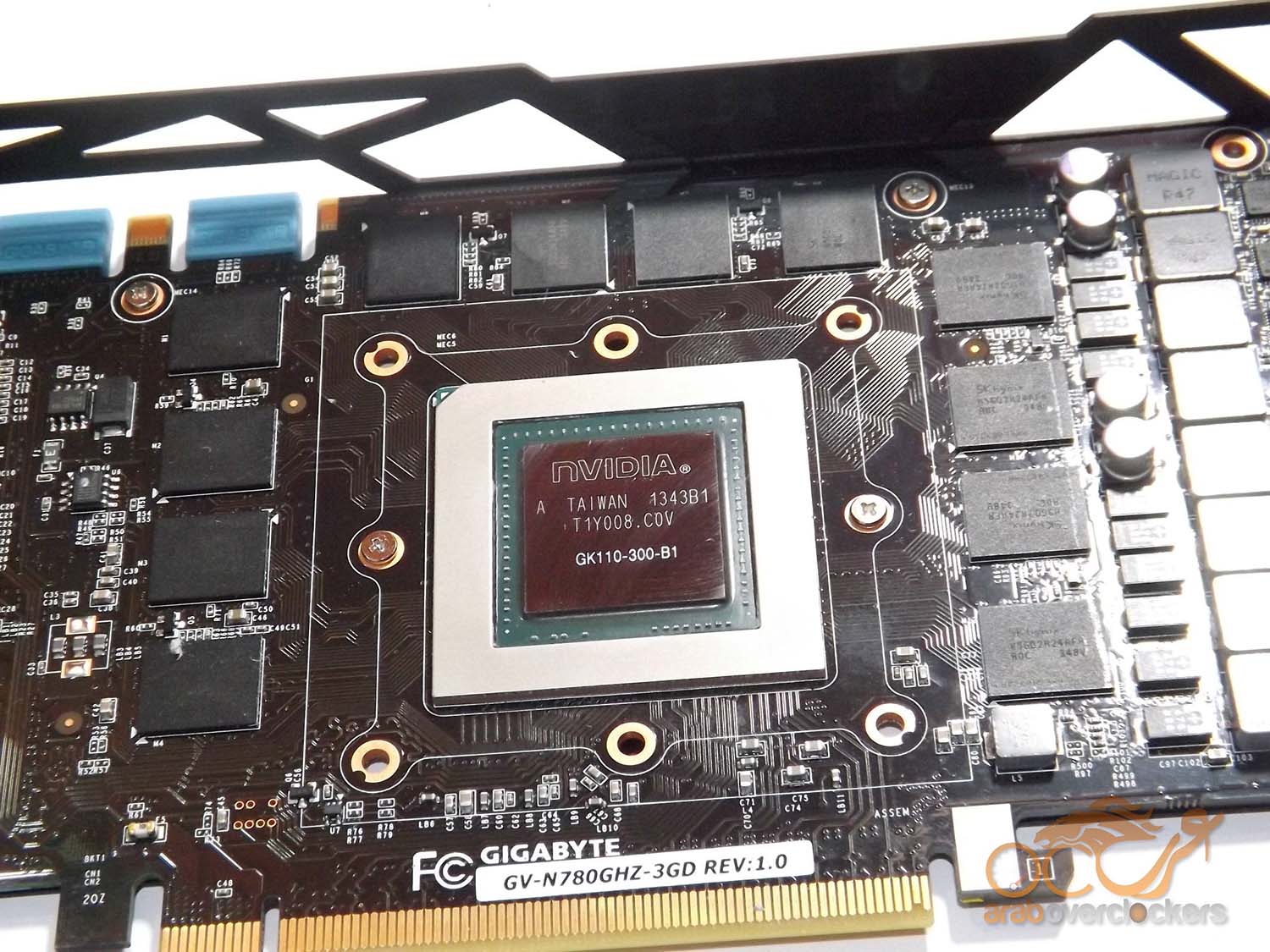

معالج GK110 بنسخته 300-B1 والذي ينقصه وحده GPC كاملة.
وكما ذكرنا مسبقاً الذواكر بحجم 3جيجابايت GDDR5 وهنا نري انها قادمة من Skhynix.
