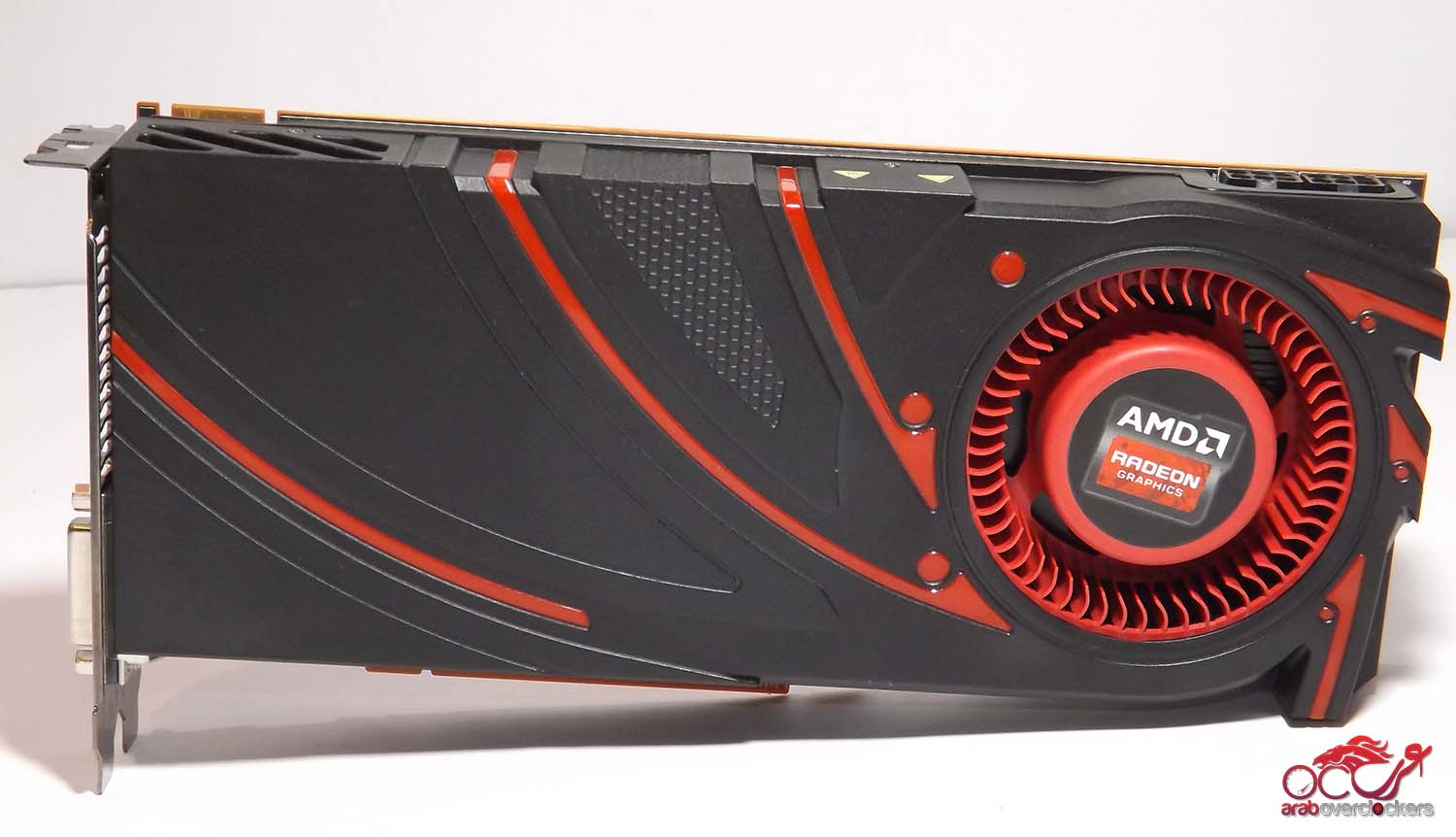

البطاقة من الأمام بتصميم الفئة الجديدة بلونيها المعروفين الأحمر والأسود وبالتبريد القياسي المُتعارف عليه.

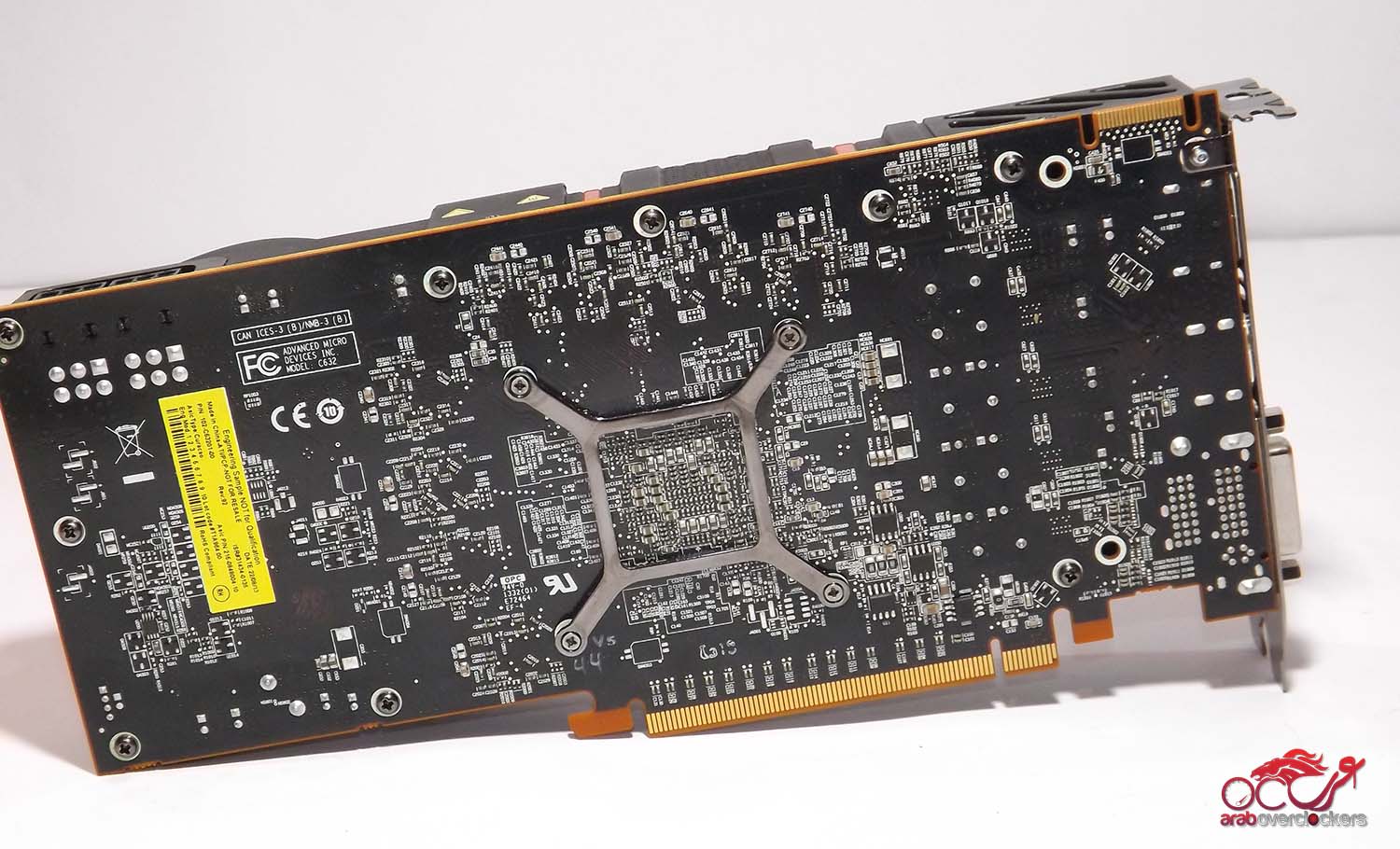

لوحة PCB من الخلف بلونها الأسود يظهر منها مكان تثبيت مشتت المعالج الرسومي كذلك براغي تثبيت الجزء العلوي كله باللوحة والتي سيتم فكها لنتعرف علي المكونات الداخلية.

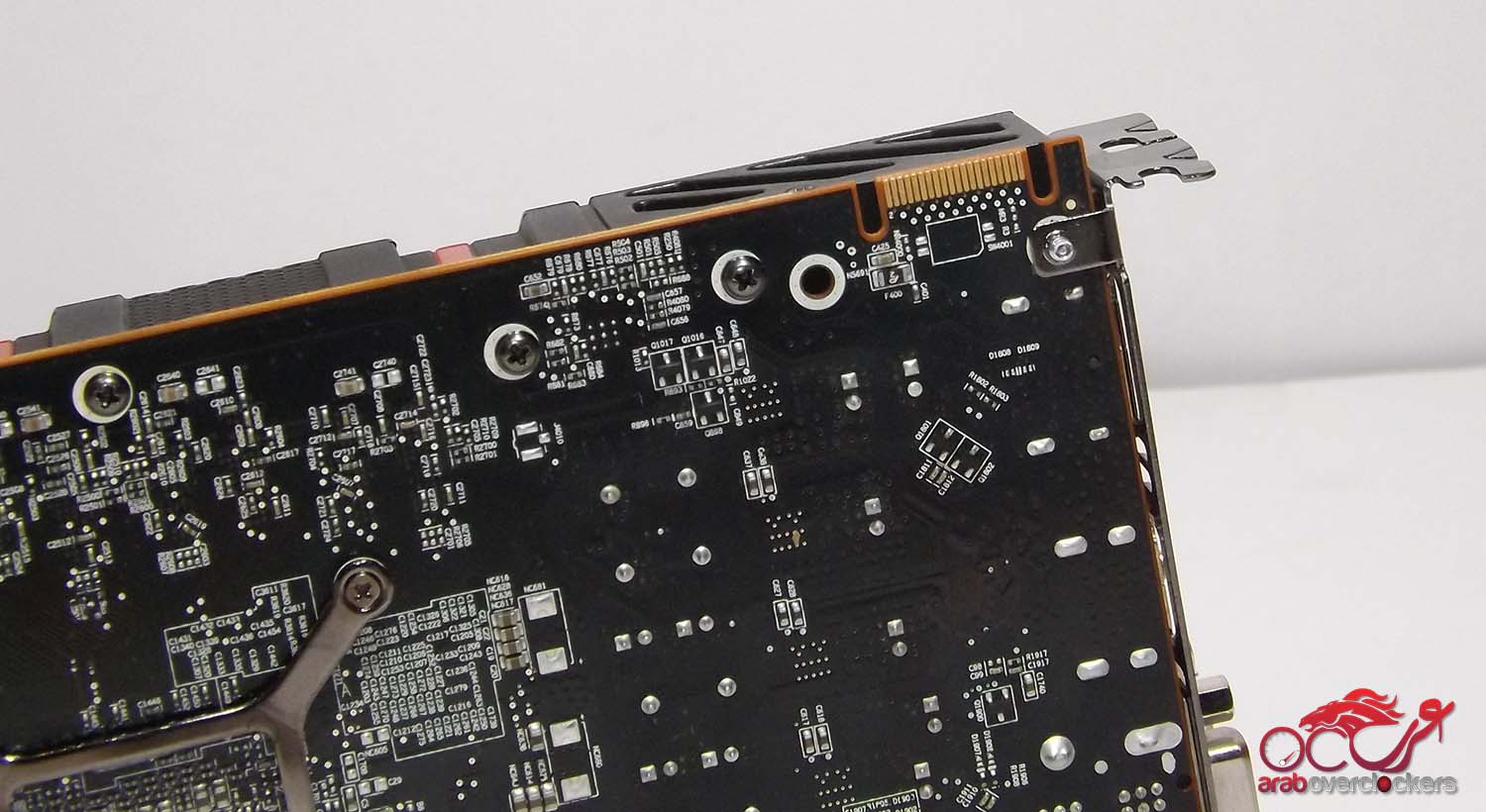

منفذ توصيل CFX لدعم تعدد البطاقات بتوصيل بطاقتين فقط يمكن أن تكون إحداها بطاقة 7870 من الفئة السابقة نظراً للتشابه الكبير الذي تحدثنا عنه في السابق.

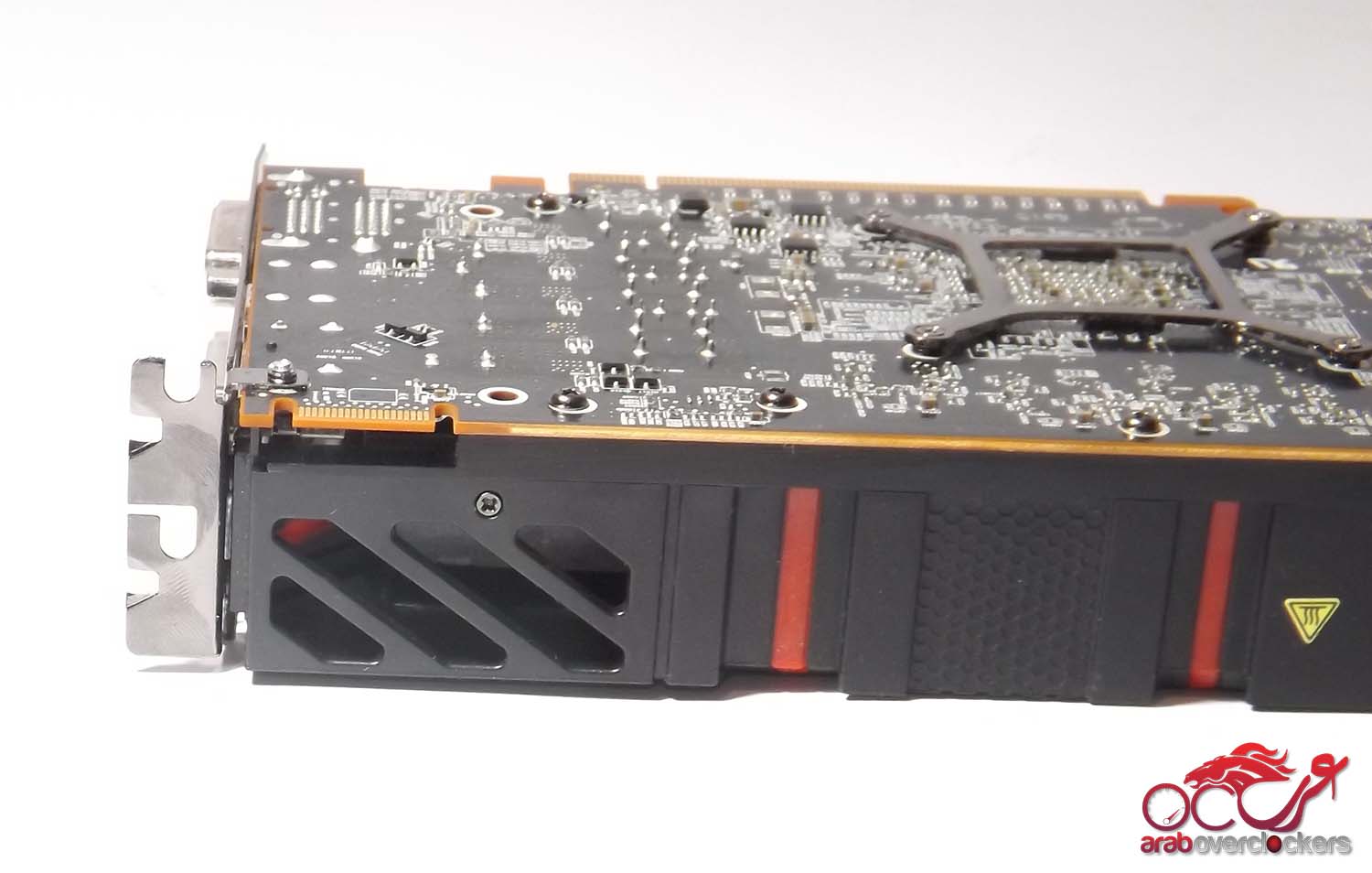

فتحة تهوئة جانبية لتمرير الهواء الساخن الذي يتم دفعه بواسطة مروحة المشتت.

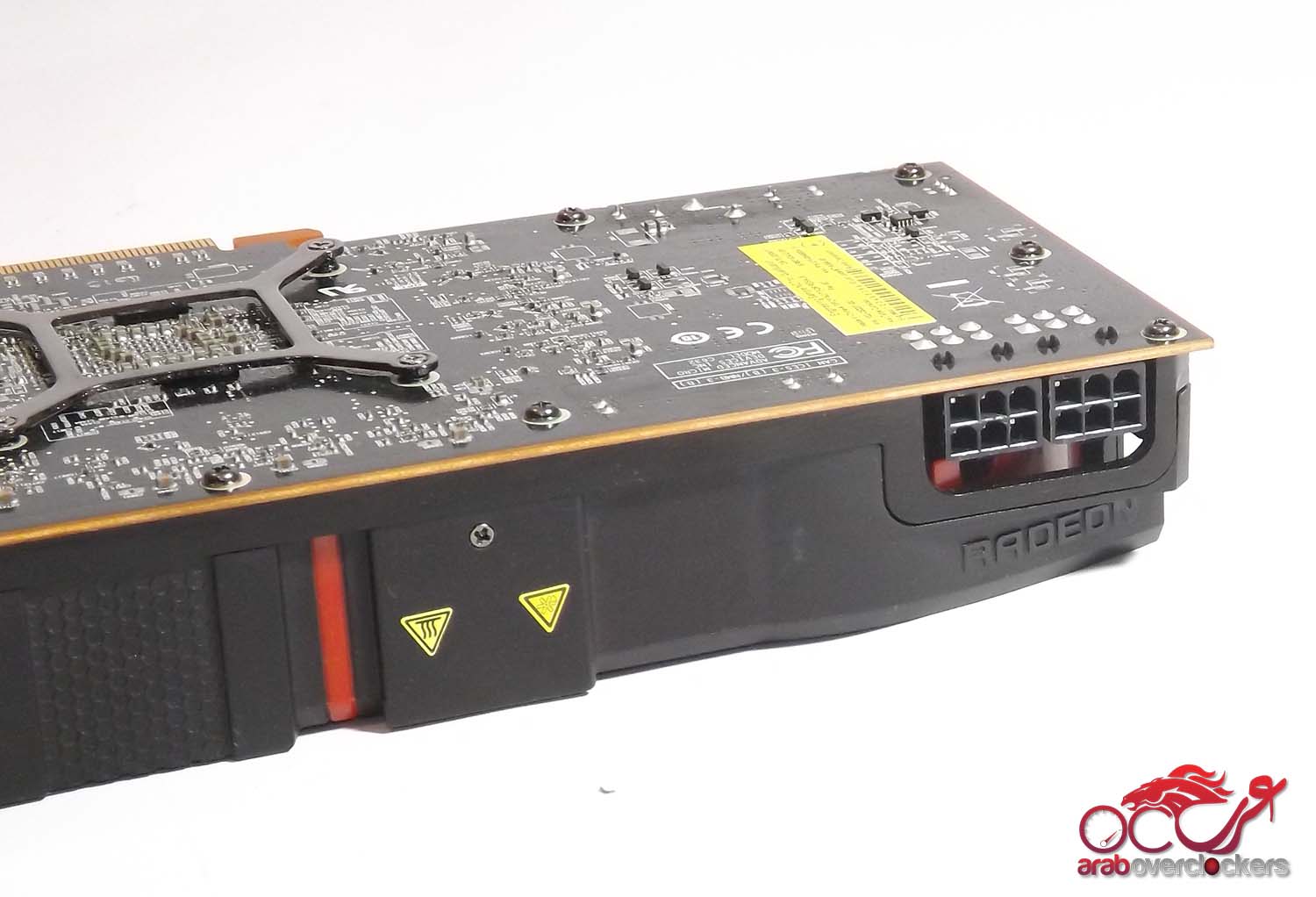

منفذي 6pin لمد البطاقة بما تحتاجه من طااقة.

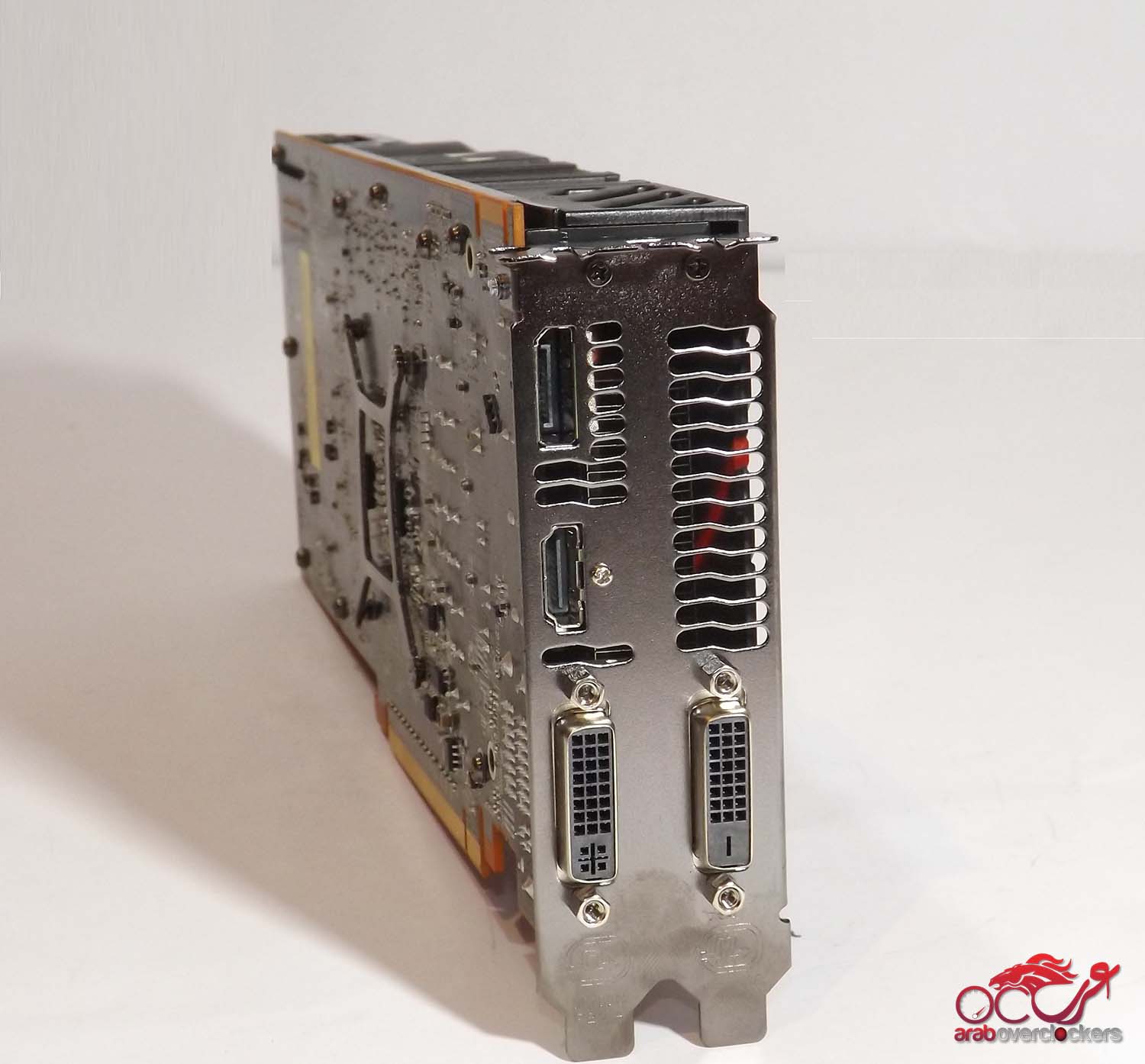

منفذين DVI ومنفذ HDMI وأخر DP والتي تدعم توصيل حتي 3 شاشات تعلوهم شقوق تهويه لتسمح للهواء الساخن بالمرور منها.

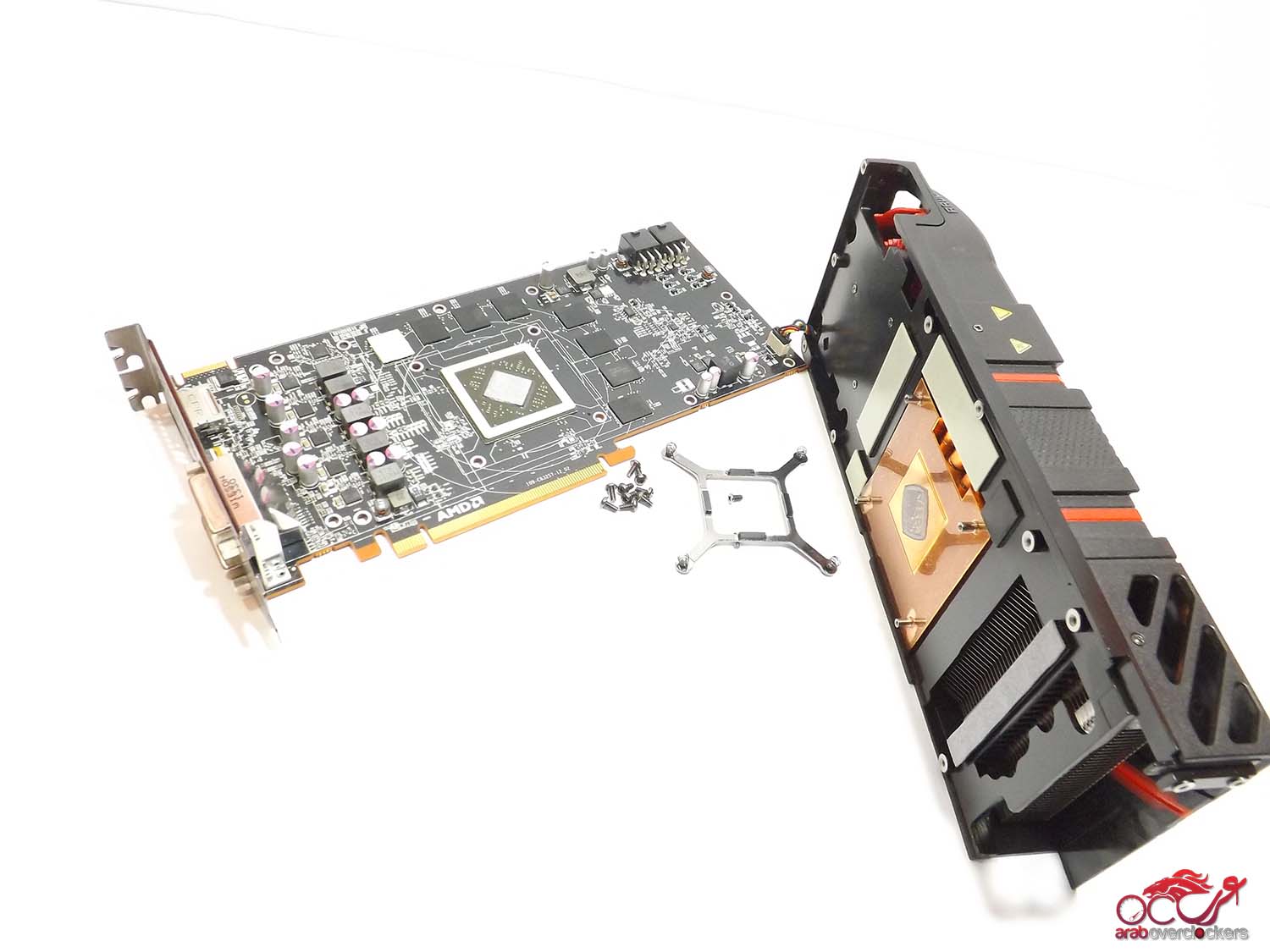

لفك البطاقة فككنا ما مجموعه من البراغي عددها 13. وتظهر لنا البطاقة قبل حتي نزع كيبل توصيل المروحة.

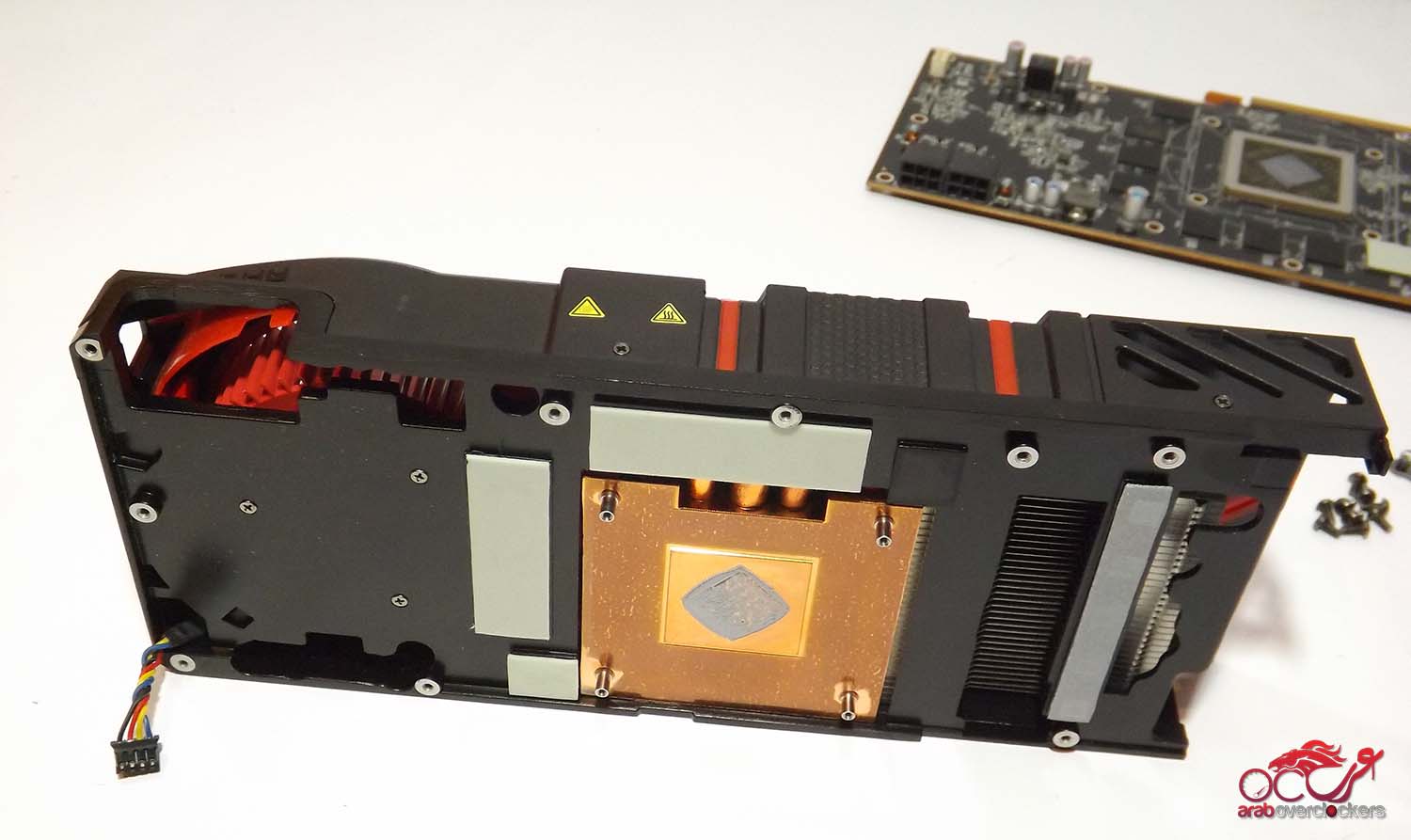

مبرد البطاقة قلبه مصنوع من النحاس ونري بقايا معجون التوصيل الحراري من ما تستخدمه AMD. كما نجد قطع مطاطيه تحيط بالمشتت علي ما بقي من الجسم المعدني من المشتت وهي مسؤله عن تبرد شرائح الذاكرة وكذلك منطقة دائرة الطاقة الخاصة بالمعالج.

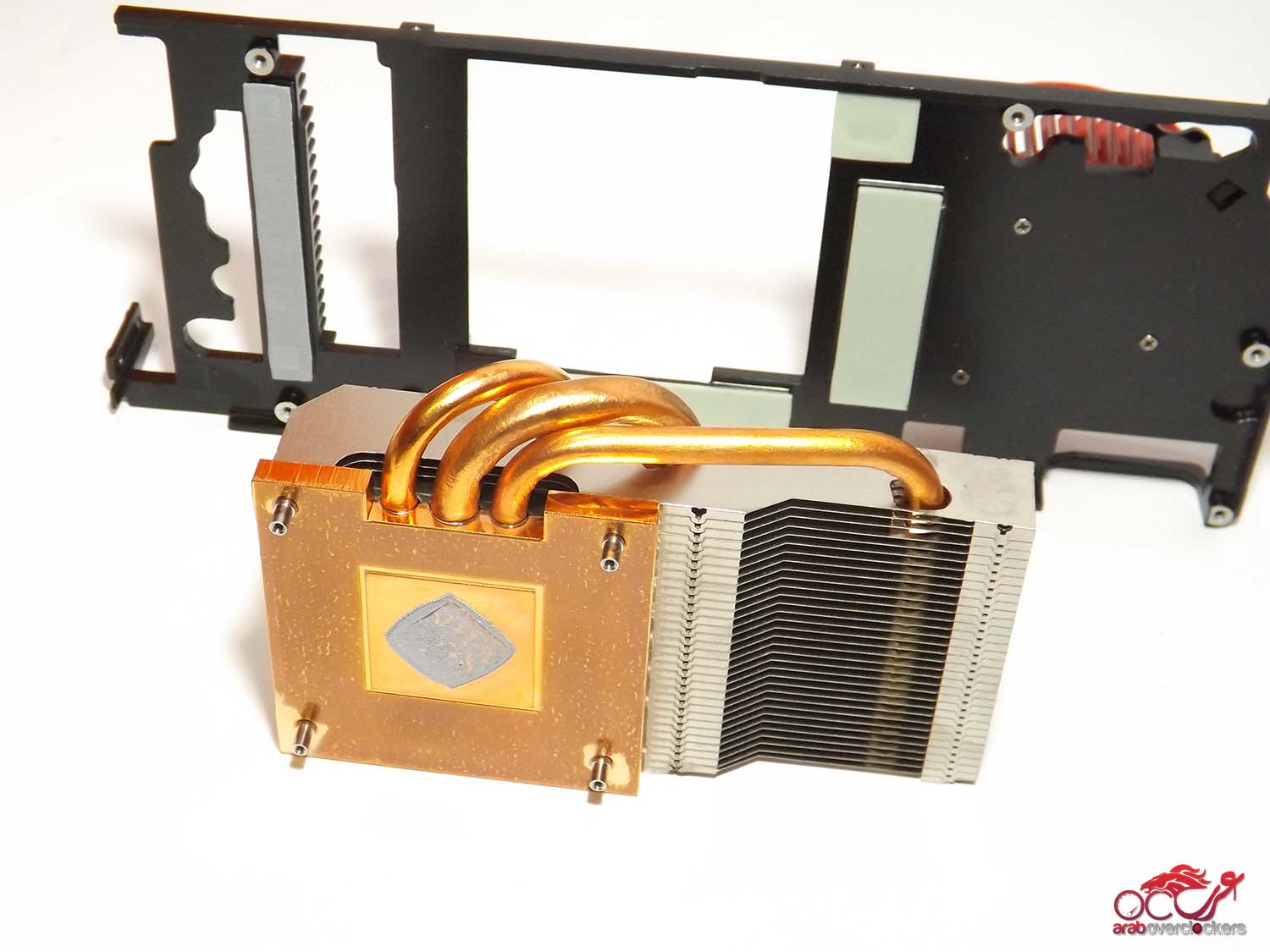

تشتت الحرارة يتم بتوصيلها لثلاث انابيت من النحاس نهاياتها مختبئة داخل قطعة من شرائح الألومنيوم والتي تتسلم بدورها الحرارة من الأنابيب لتعرضها للهواء الصادر من مروحة التبريد ليتم تشتيته.

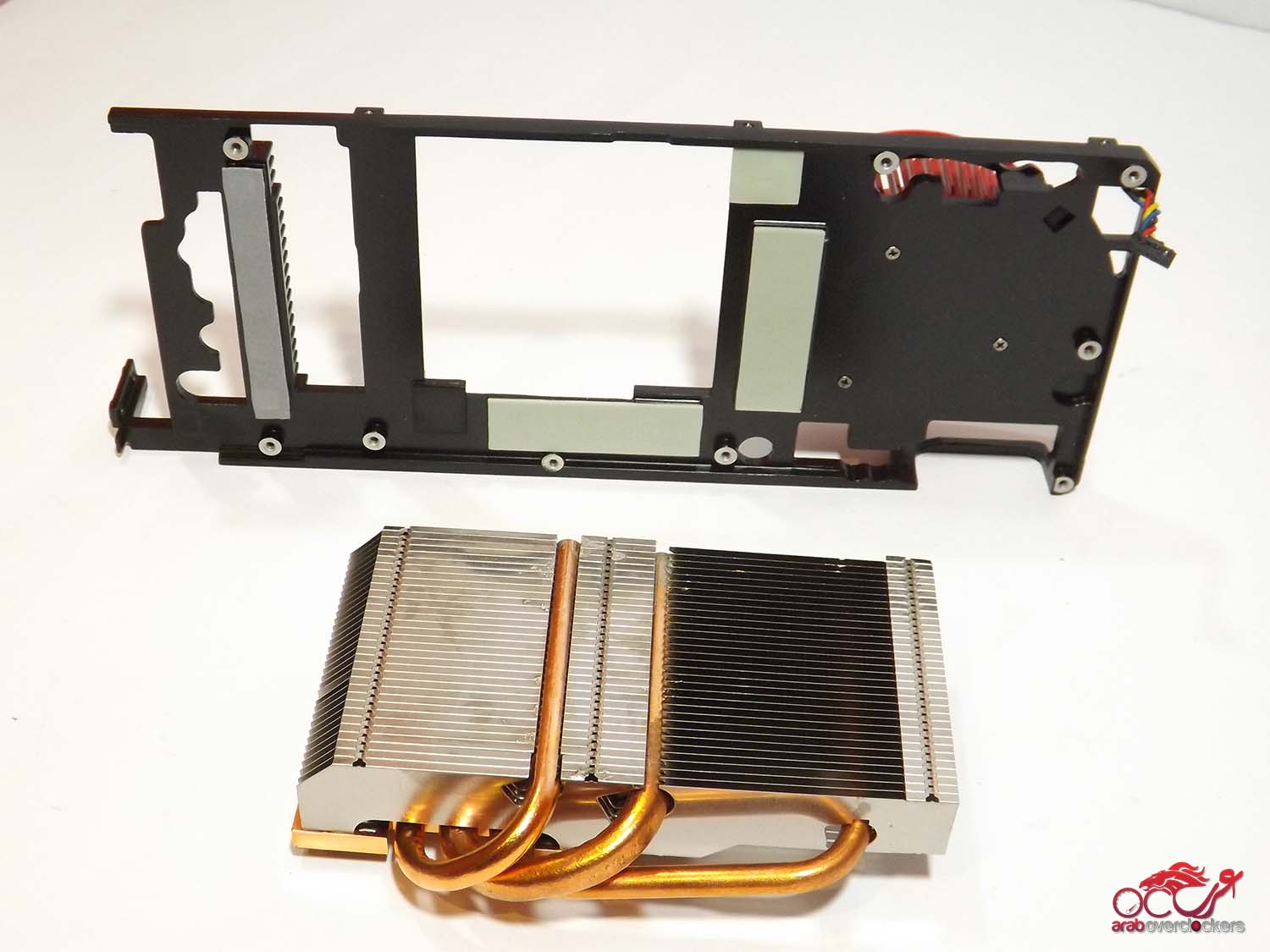

الجانب الأخر من المشتت يُظهر تخلل الانابيب لشرائح الألومنيوم.

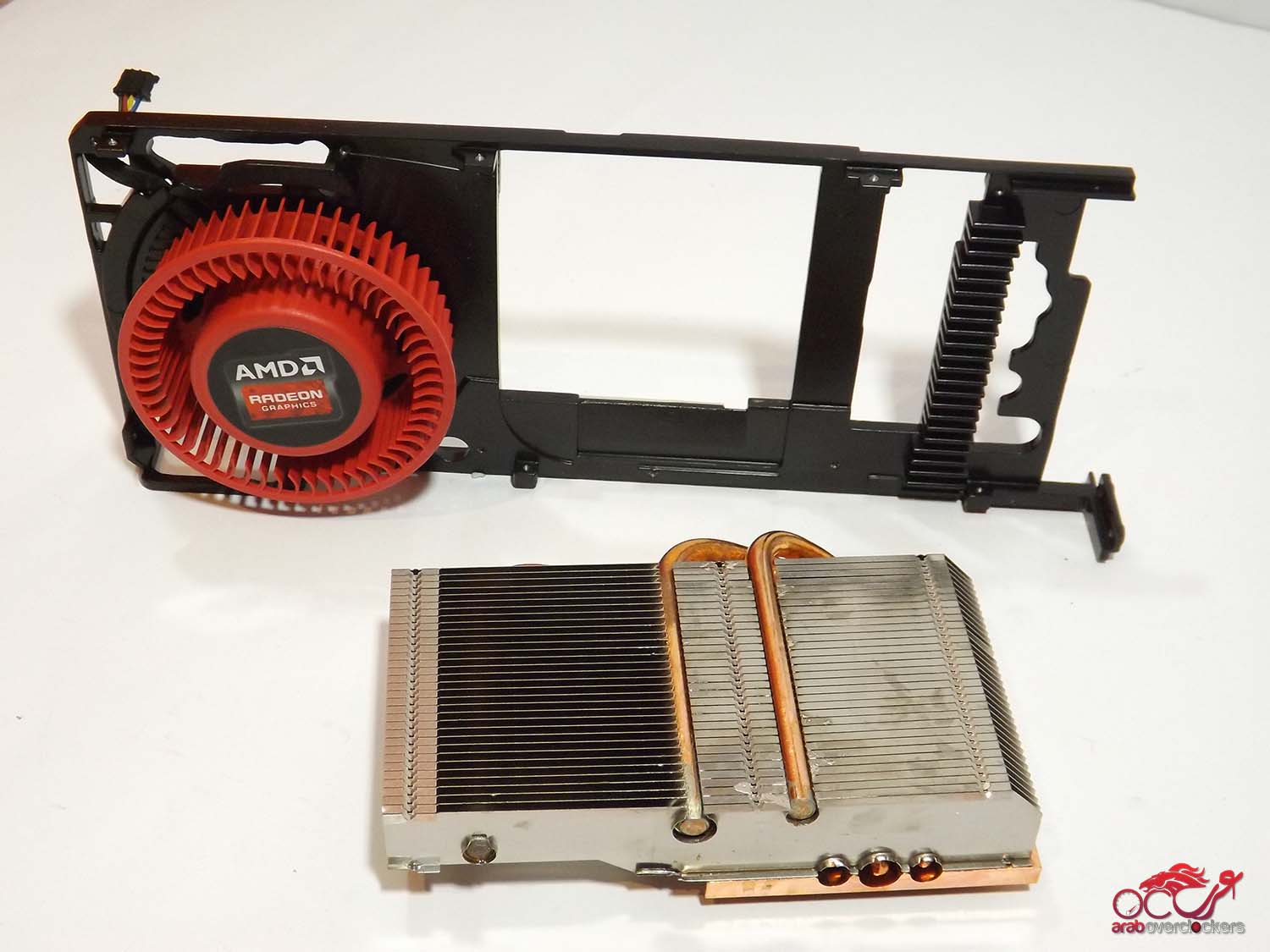

بالأعلي بقية المشتت وهو من المعدن مثبت عليه المروحة المعروفة بشكلها القياسي. وزاوية أخري لقطعة التبريد تظهر شرائح تبريد الألومنيوم من الأعلي.

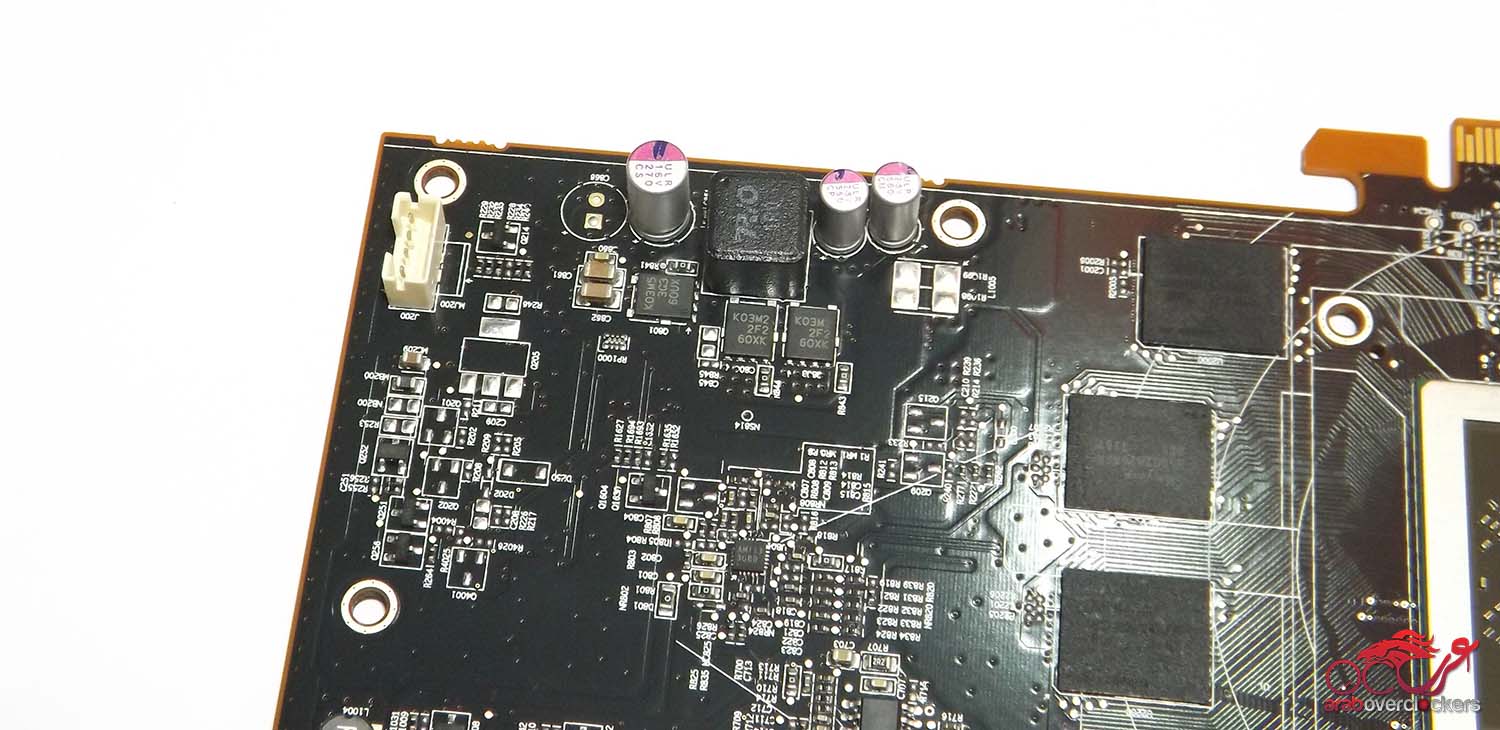

منفذ توصيل مروحة المشتت وجزء من دائرة الطاقة.

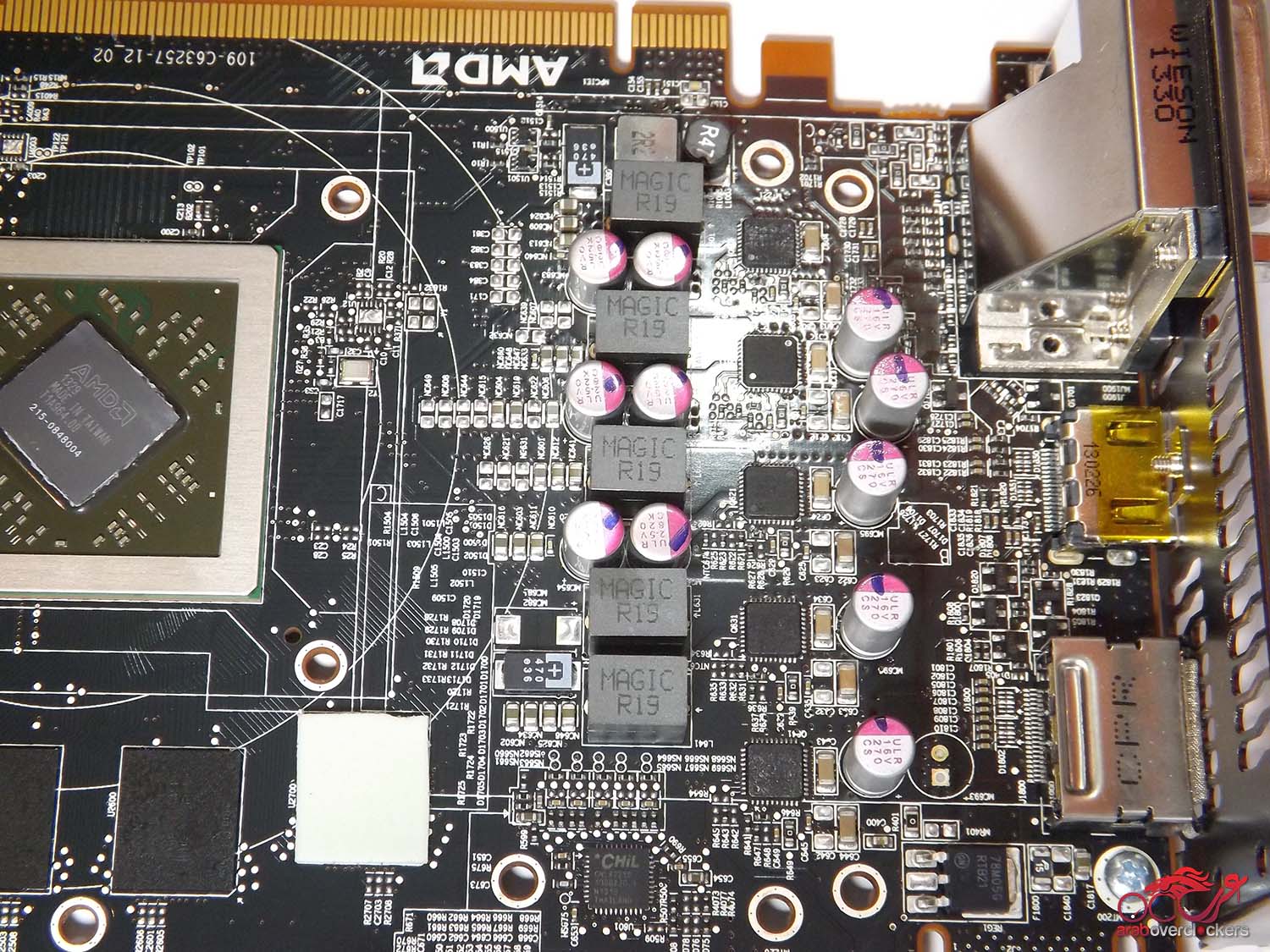

الجانب الأكبر من دائرة الطاقة هنا والخاص بإمداد المعالج الرسومي بطاقة ثابته وكافية وهي بتصميم يشمل 5phase او خمس مراحل وبالأسفل نجد شرية CHil المسؤله عن ………..

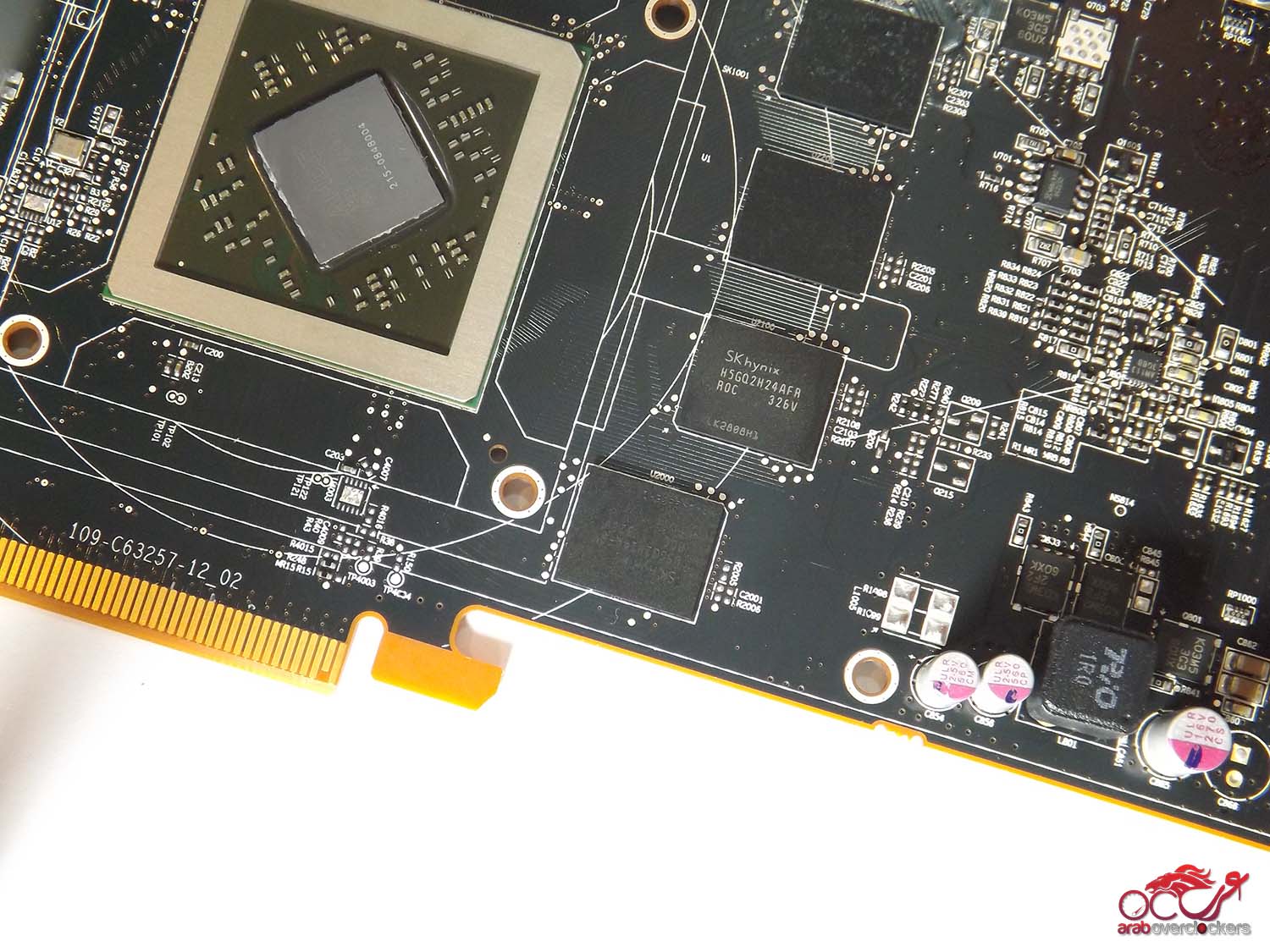

شرائح الذاكره هنا من SKhynix بإجمالي حجم 2GB وكما ذكرنا فيما سبق فإن بعض النسخ ستأتي بذاكره أكبر تصل إلي 4GB.

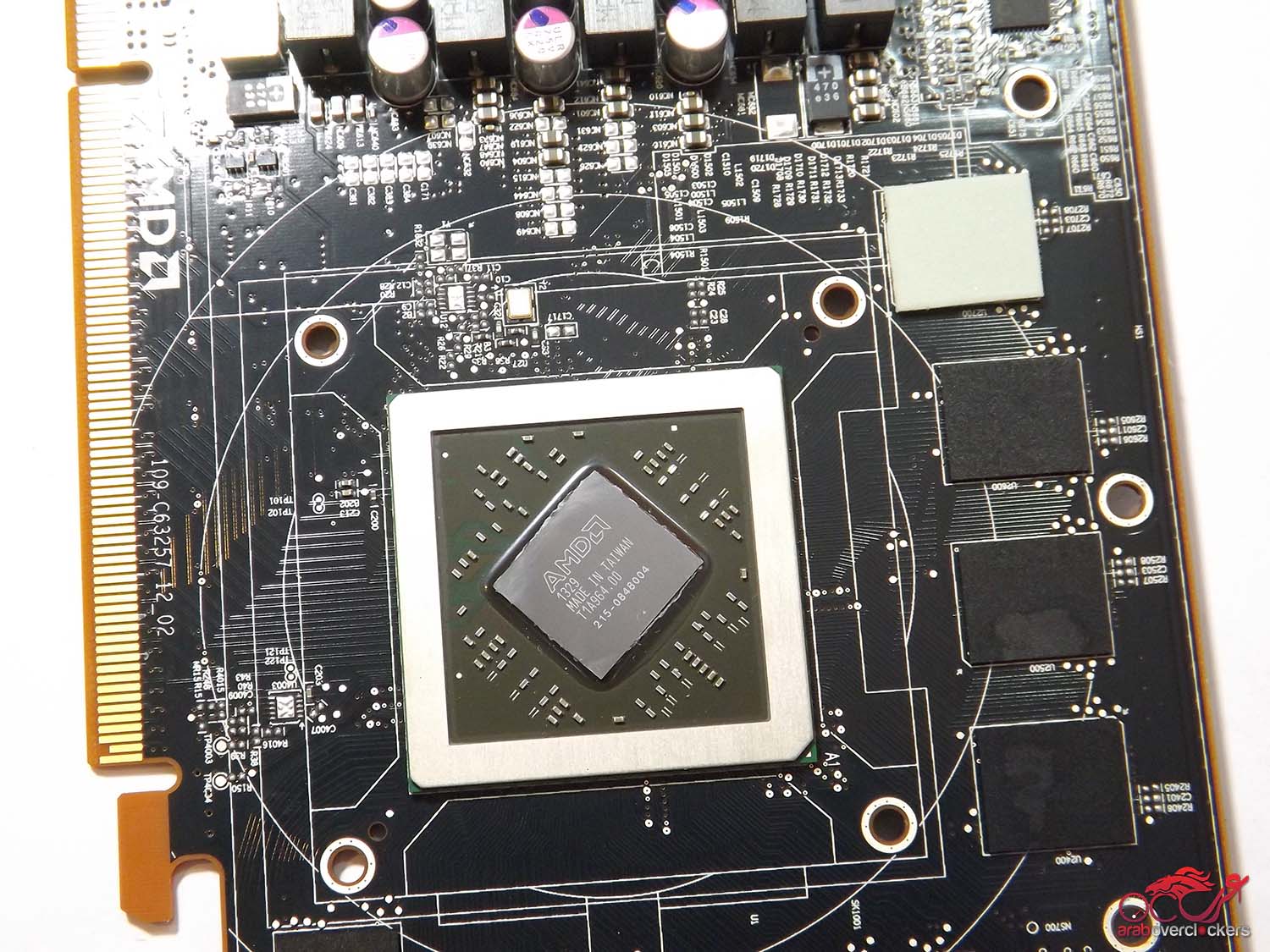

شريحة المعالج الرسومي Pitcarin والتي سنتعرض لمقدار قوتها بعد التحسينات التي تلقتها فيما يخص تردد المعالج والذواكر.
