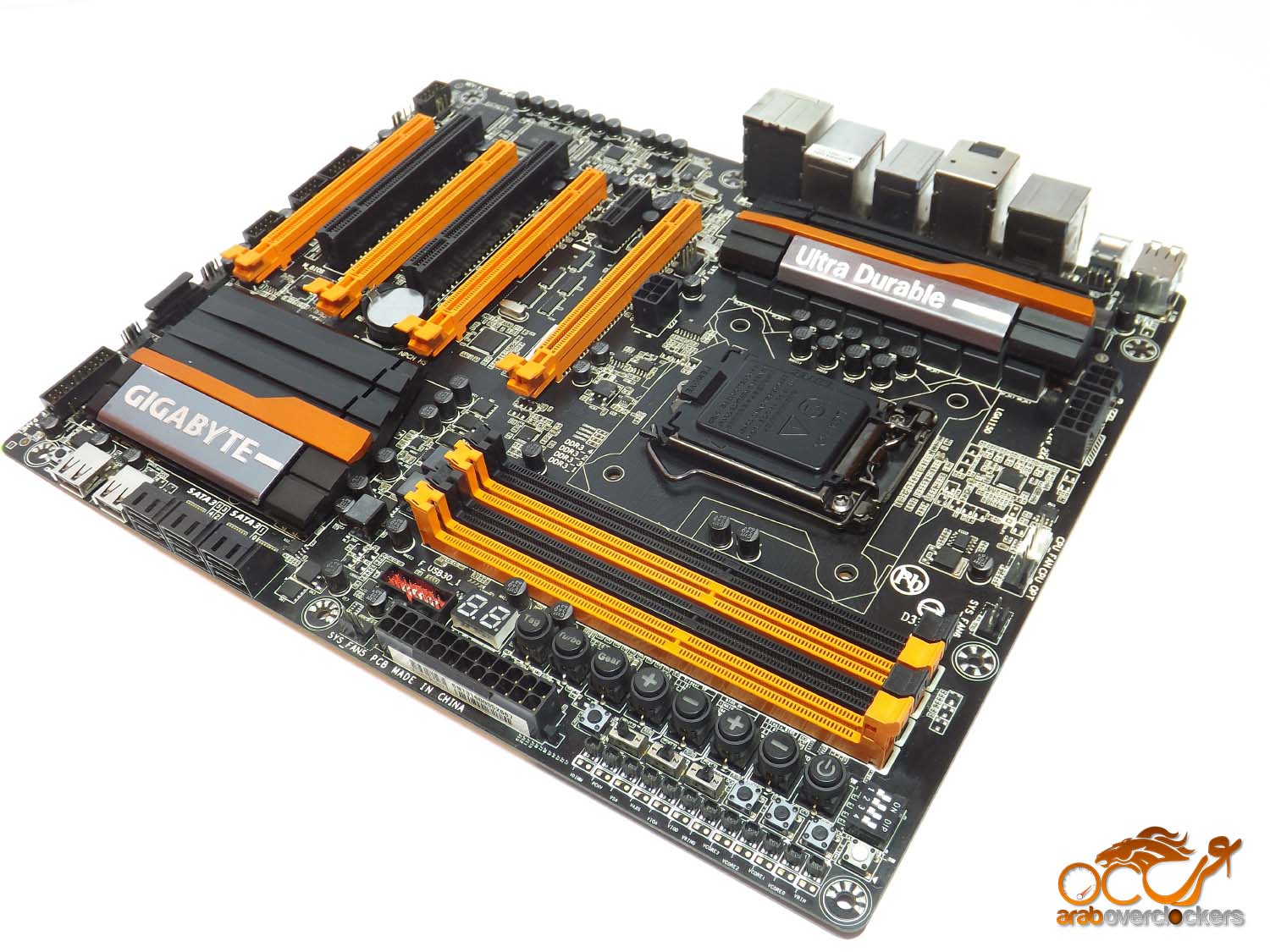

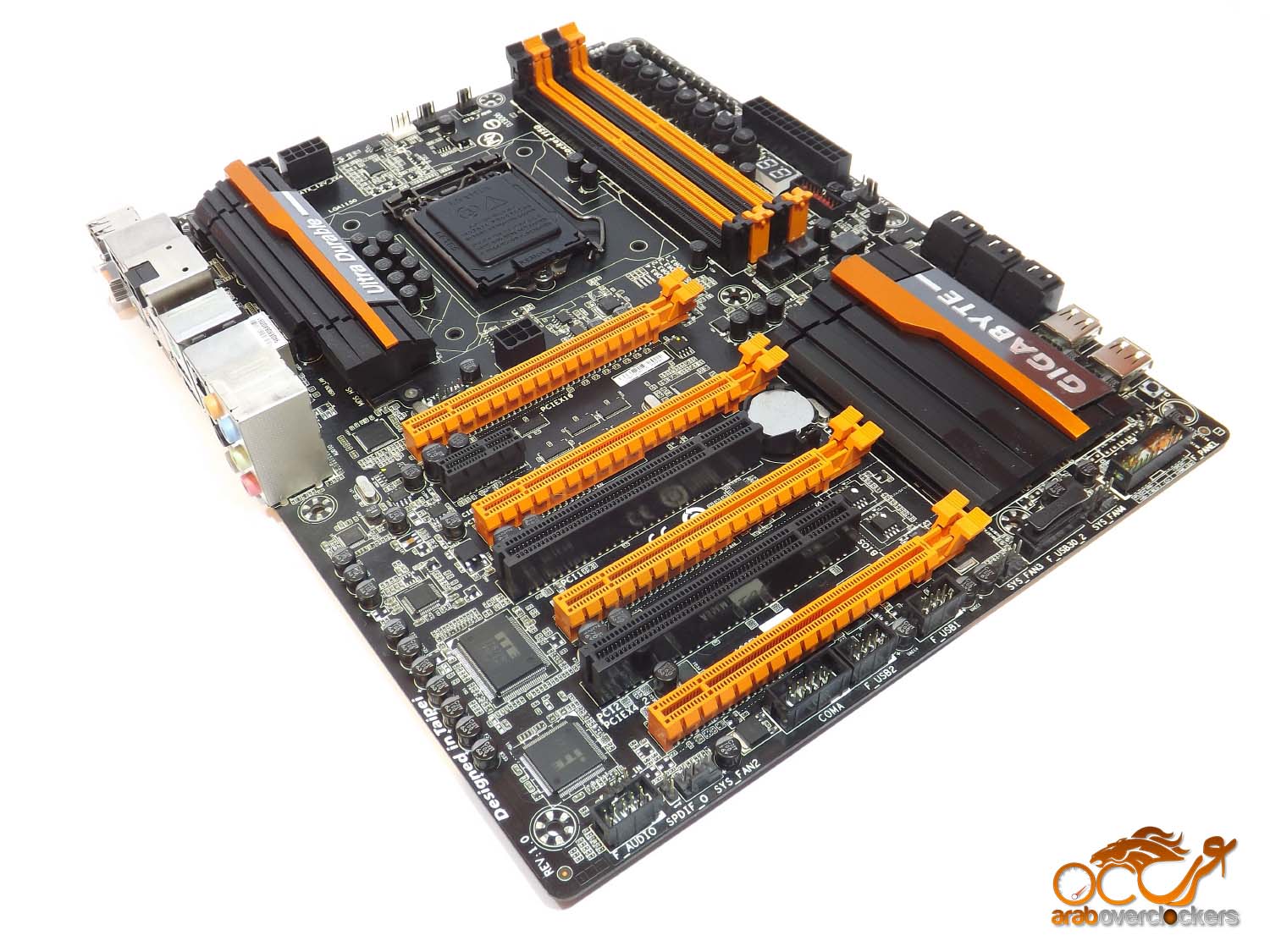

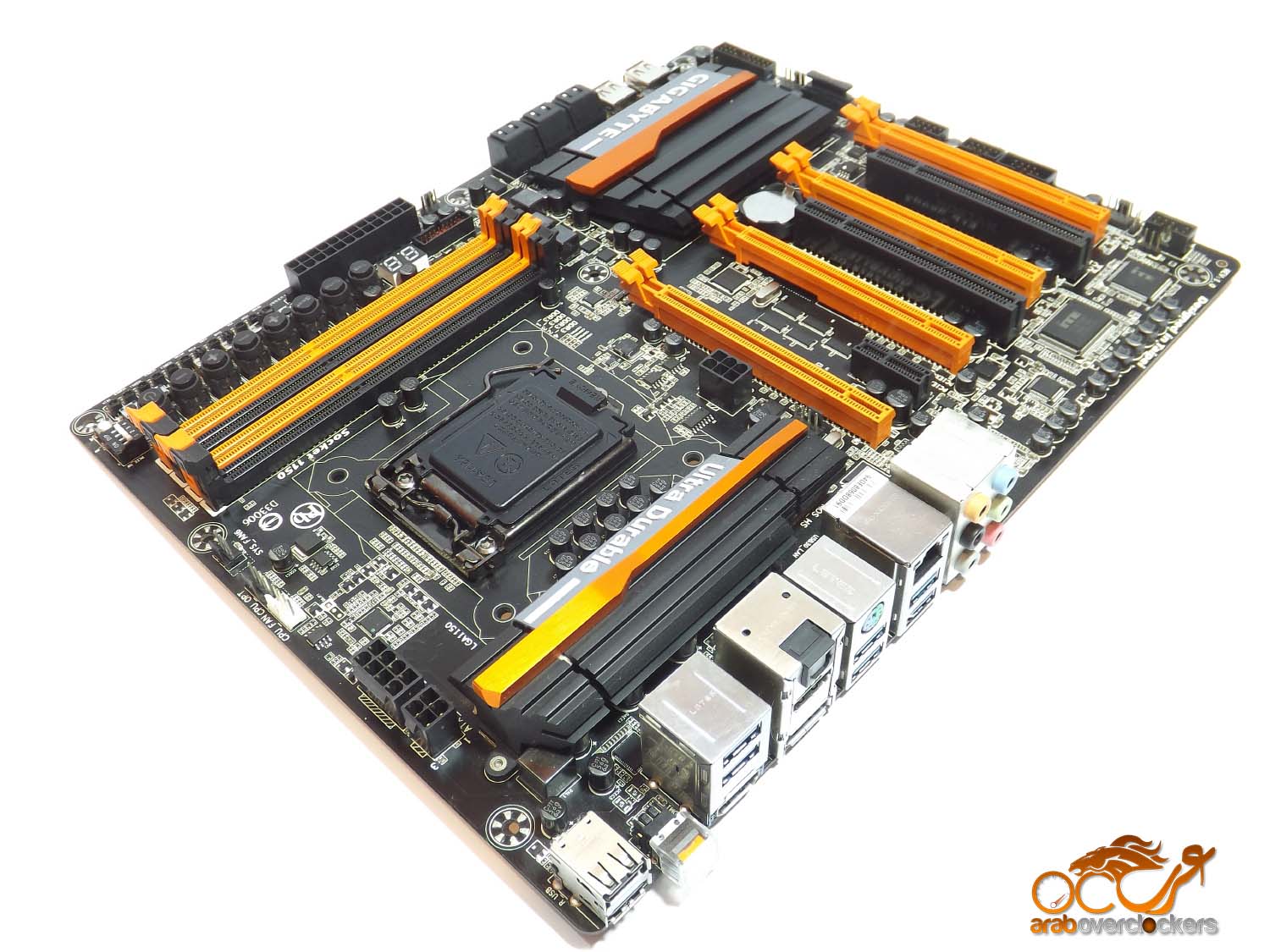

نبدأ بصورة من كل الزوايا للوحة والتفاصيل فيما هو قادم

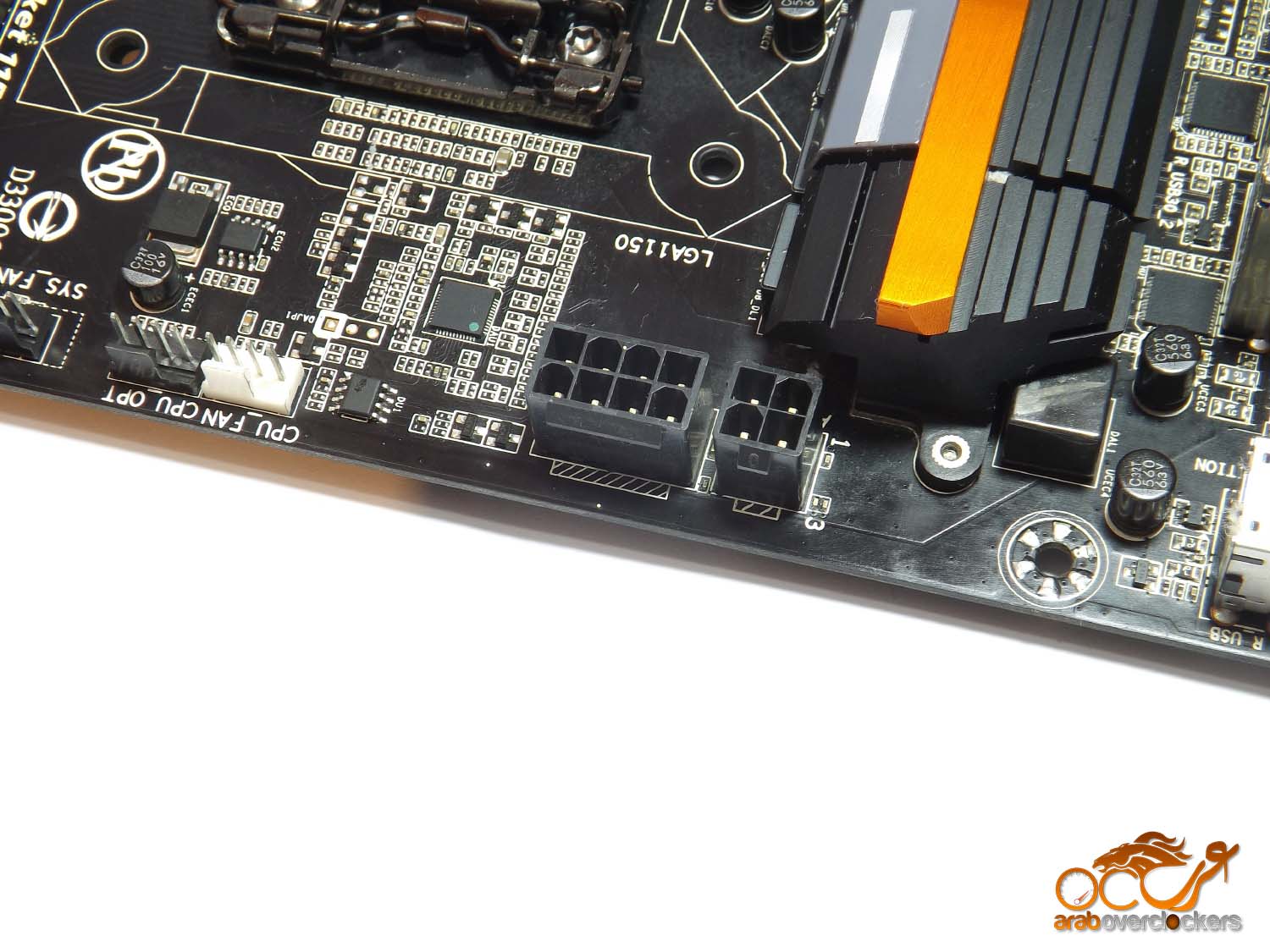

نبدأ من حيث المعالج وما يحيط به, نجد في البداية مقبسي الطاقة 4Pin+8Pin من أجل توصيل الطاقة للمعالج. في الظروف العادية ال4Pin كافي لكن في حالات كسر السرعة تأتي أهمية المقبس الأضافي 8Pin والتي تم استخدام سنون مطلية بالذهب فيها من أجل توصيل أفضل وأعتمادية لفتره أطول.

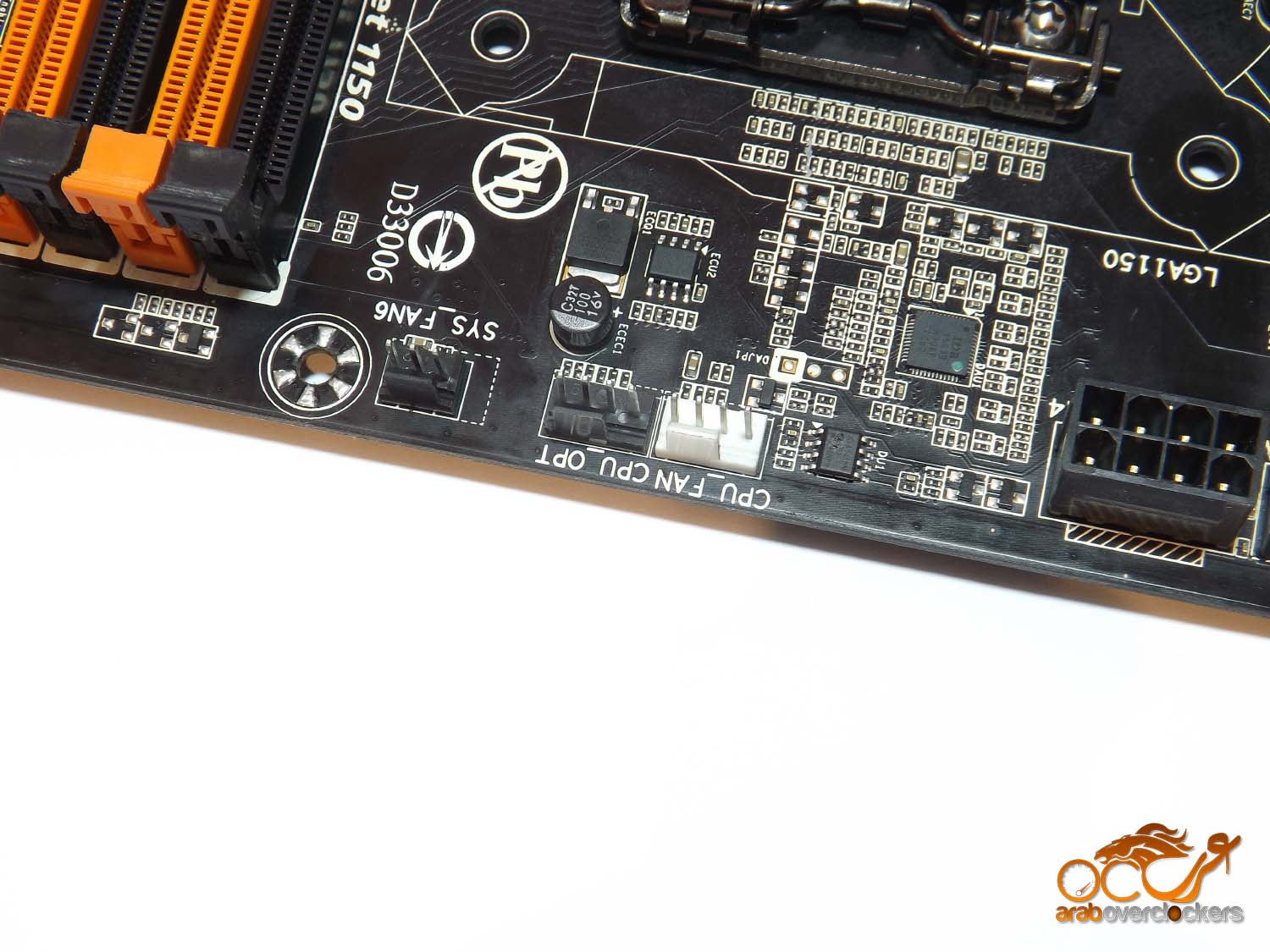

منفذ توصيل مروحة المعالج CPU Fan باللون الأبيض المميز وبجواره منفذ CPU OPT والذي تم وضعه في هذا المكان تحديداً ليكون مساعداً للمنفذ الأصلي إما لتوصيل مضخة المبرد السائل به أو حتي حال كان هنالك أكثر مروحتين للمبرد الهوائي يتم توصيل الثانية به. وبجانبهم أحد منافذ توصيل مراوح الصندوق Sys_Fan6 والتي مكانها يجعلها ممتازة لتوصيل مراوح سطح الصندوق أو الجزء العلوي. او مراوح الجزء الخلفي للصندوق.

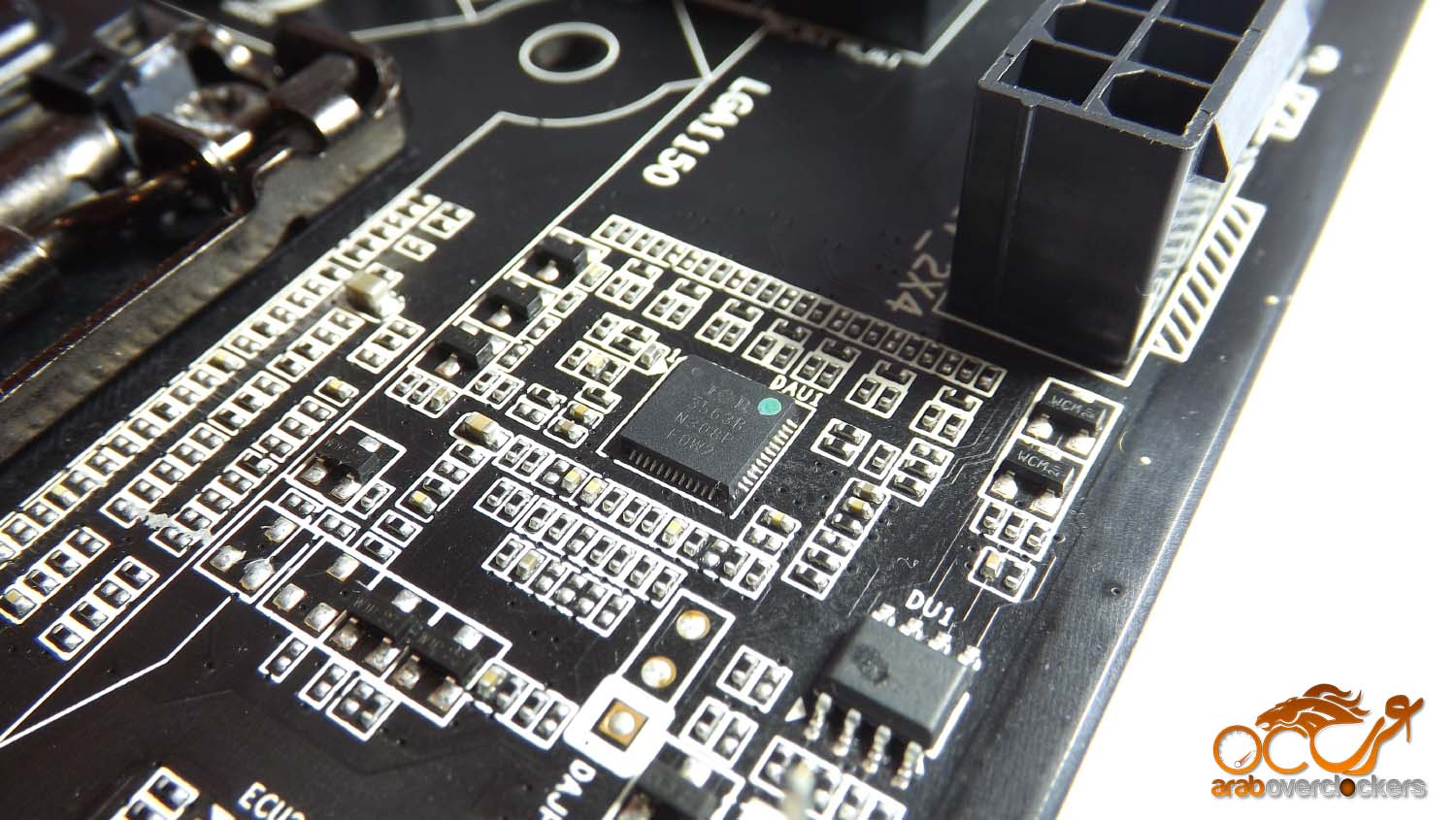

إحدي شرائح IOR الرقمية التي سبق واشرنا إليها وبأسم كودي 3563B.

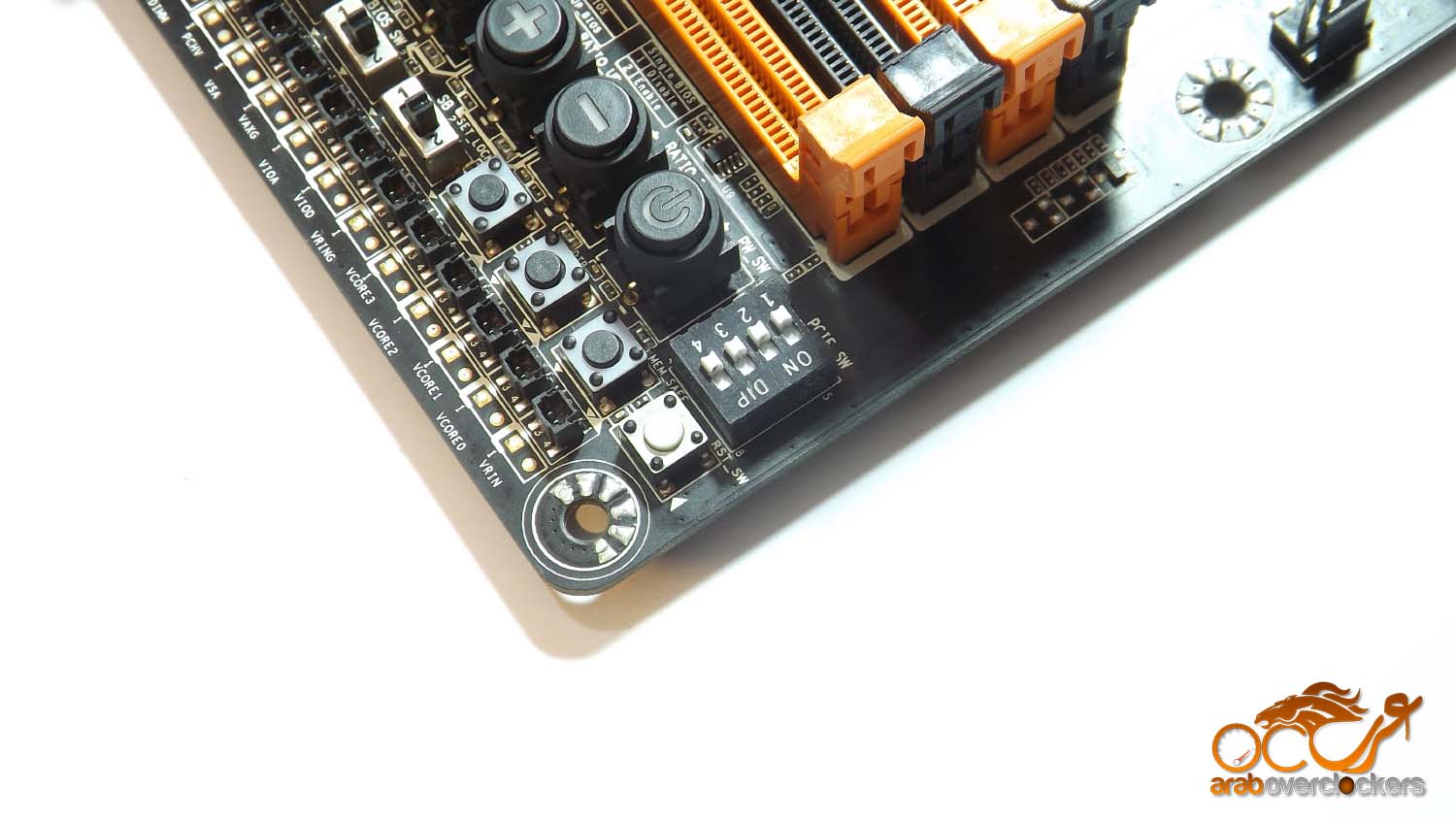

هنا نري PCIE_SW الذي من خلالة يتم التحكم في البطاقات التي تم تركيبها في شقوق PCIE الأربع المتواجده باللوحة فلا يكون هنالك داعي لفك أو تركيب البطاقات بإستمرار سواء اثناء كسر السرعة او حال كانت هنالك مشكلة وأردت إخراج البطاقات الرسومية من المعادلة دون فكهم.

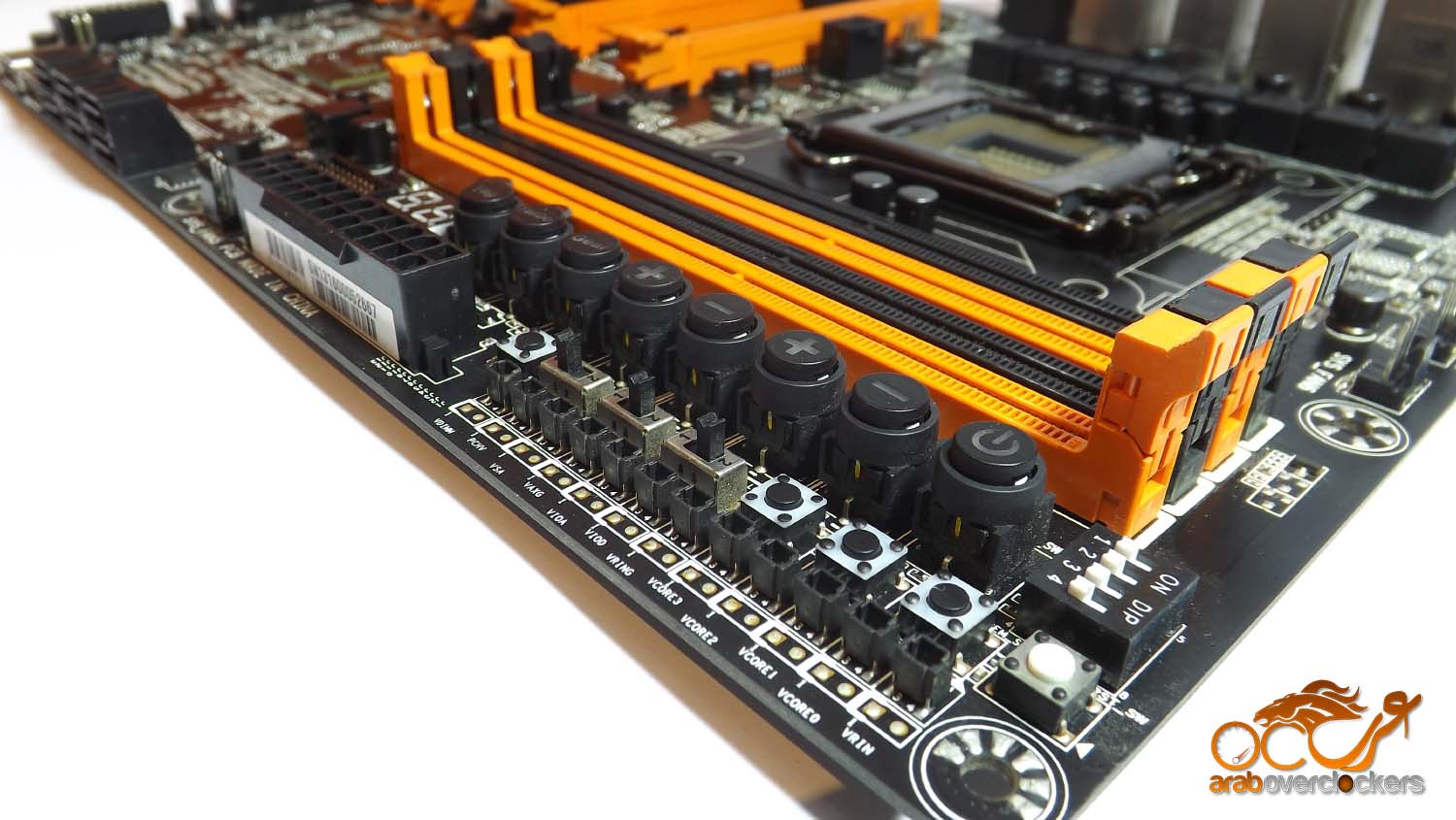

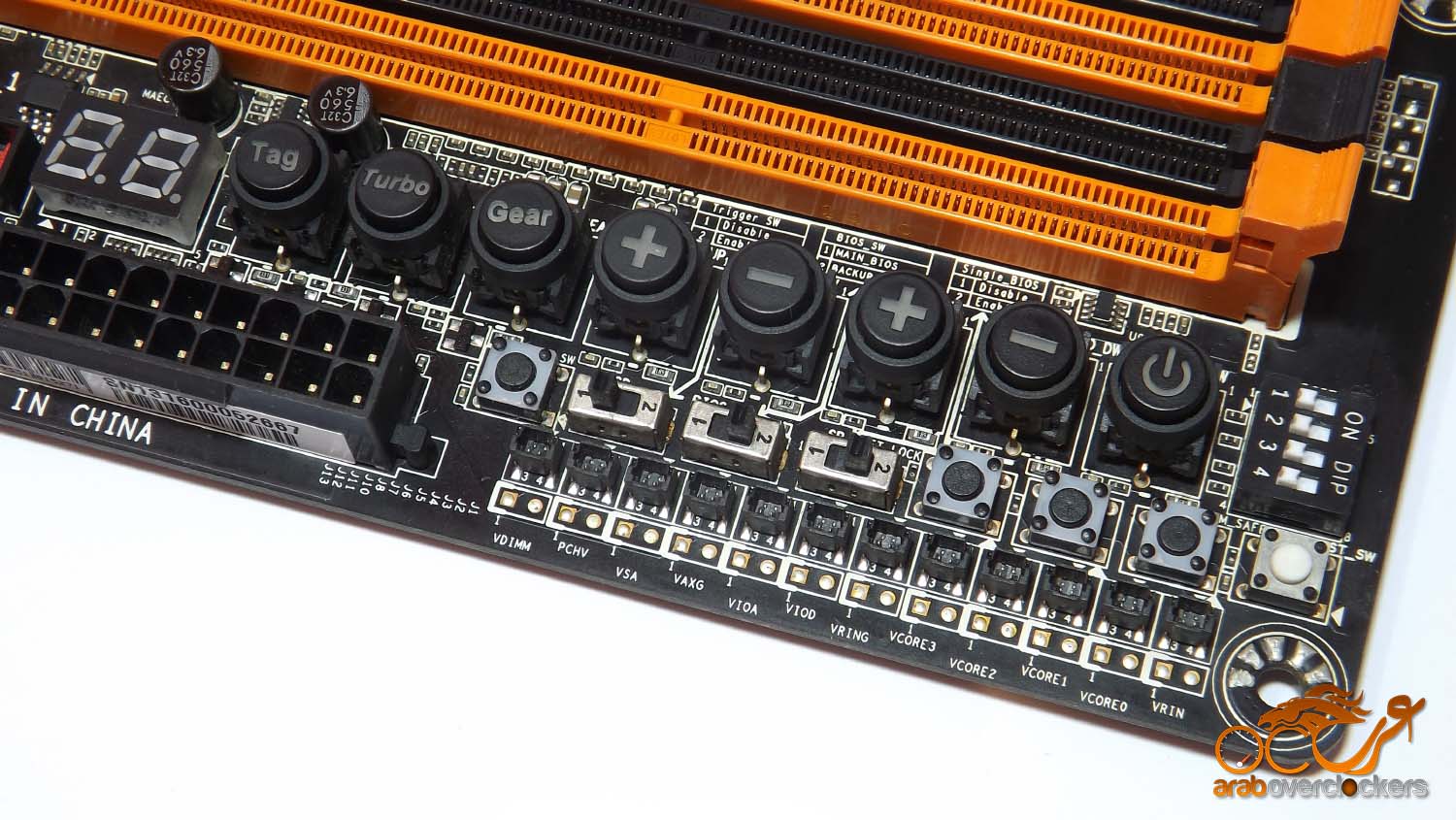

منطقة OC Touch وكأنها قطع شطرنج مرصوصة.
منطقة OC Touch هي بحق افضل ما يمكن لكاسري السرعة الحصول عليه من لوحة أم قادمة لهم بشكل خاص. شرحناها من قبل ونعيد الأمر فالتكرار يعلّم الشطار 😀 من هذه المنطقة يمكنك تعديل التردد المرجعي BCLK زيادة ونقصاناً, كذلك معامل الضرب للمعالج CPU Ratio لمعالجات فئة K. بالطبع نجد الثلاث ازرار التي لا غني عنها في مثل هذه الفئة من اللوحات Restart, Power باللون الأبيض وكذلك زر Cear CMOS. ايضاً نجد ثلاث مفاتيح بجوار زر Restart الأبيض وبالترتيب من جهة ذلك الزر الأبيض الأول زر Memory Safe يقوم بإعادة إعدادات الذكرة للوضع الأفتراضي دون تغيير في أي اعدادات أخري, والثاني يجعل اللوحة اوتوماتيكياً تقوم بفتح الجهاز مباشره علي واجهة البايوس وذلك لأن سرعة الأجهزة الأن جعلت من الصعب اللحاق بصفحة الاختيارات التي كانت تطالب بالضغط علي زر الDel للدخول للبايوس ولهذا كان هذا الزر هاماً حتي لا يضيع وقت كاسري السرعة. اما الأخير Setting Lock نقاط قياس الفولتيه من الاضافات الرائعة والتي تفيد كاسر السرعة في مراقبة الفولتية وبشكل مباشر في كل مراحل الكسر دون الحاجة للأرتباط بأي برنامج خارجي سواء من خلال بيئة نظام التشغيل أو حتي الBios. ويتم الأمر بتوصيل اجهزة القياس المخصصة للأمر في المنفذ الذي تريد.

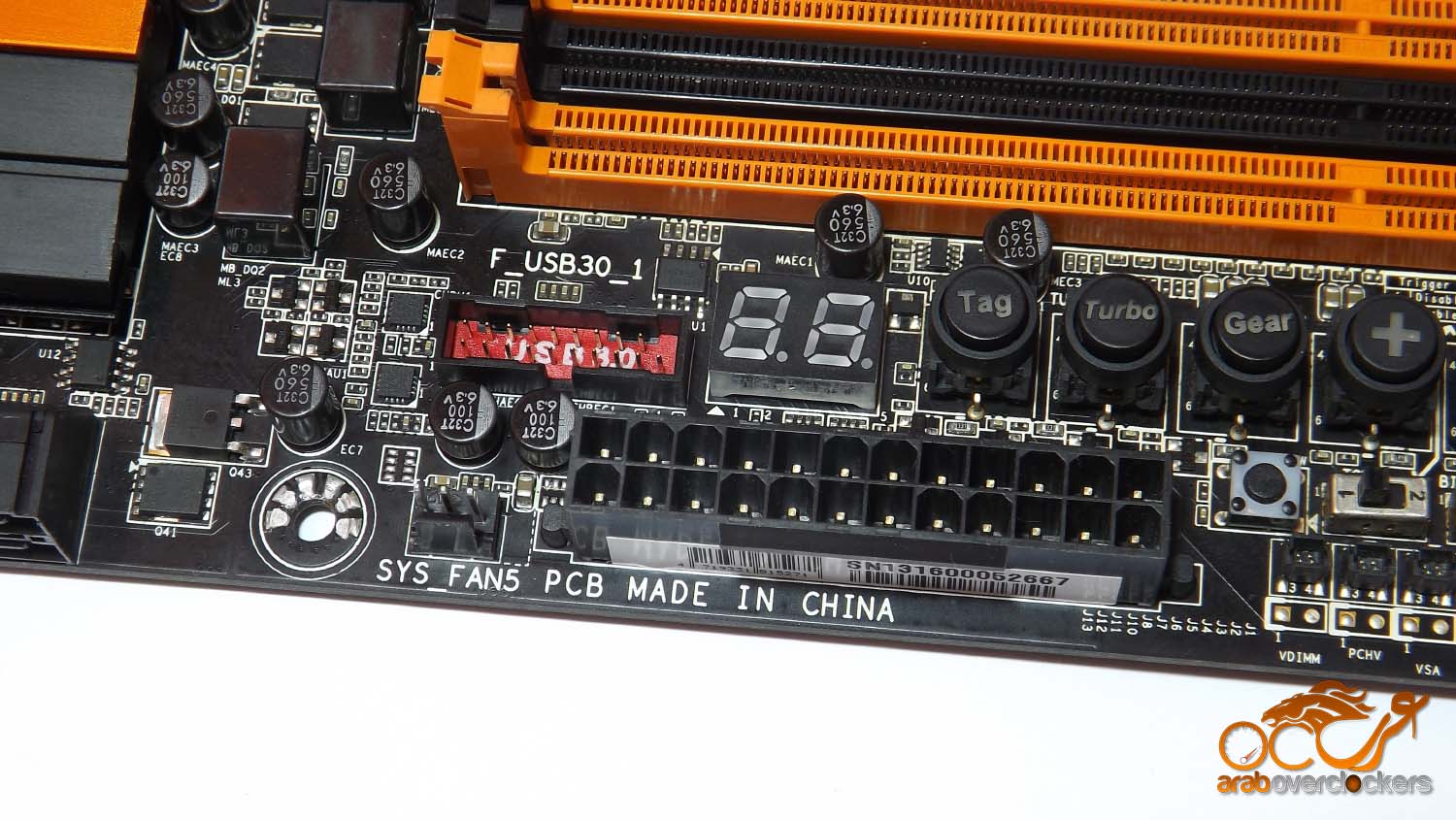

هنا نري أكبر منفذ طاقة منفذ 24Pin الخاص بتوصيل الطاقة للوحة الأم. وبجواره منفذ أخر لتركيب مراوح الصندوق SYS_FAN5

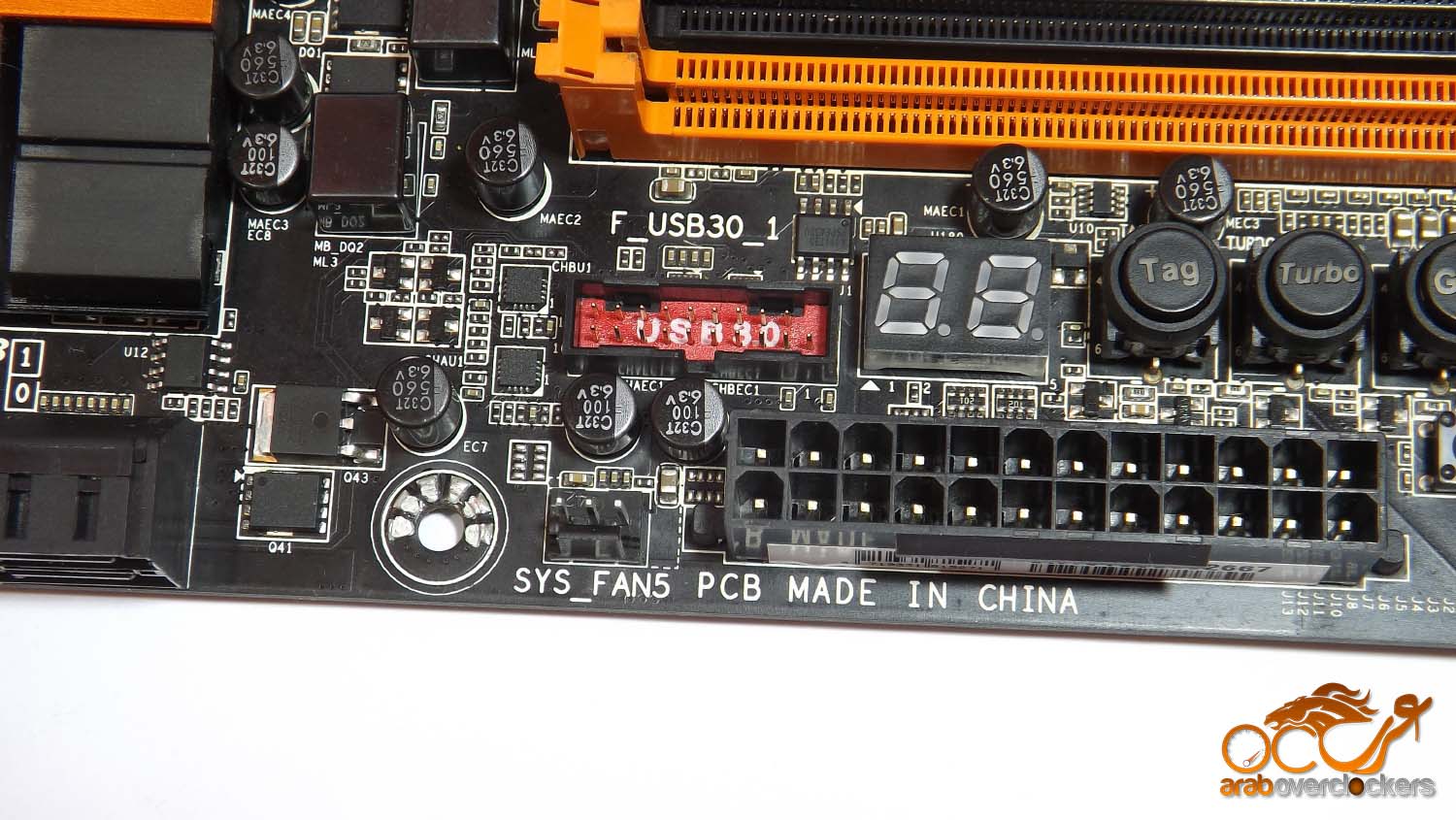

فوق منفذ طاقة اللوحة الأم نجد مكان توصيل لمنافذ USB 3.0 باللون الأحمر وهو مميز بهذا اللون لأن هذه المنافذ هي التي تعمل بخاصية ON/OFF Charge 2, وطبعاً شاشة Debug الرقمية التي تعرض حالة التشغيل علي شكل ارقام كذلك تعرض المشاكل في هيئة ارقام وحروف ودلالات هذه الاكواد وتفسيرها او تعريفها موجودة في كتيب المستخدم القادم مع اللوحة وتحديدأً في الصفحات من 105 وحتي 108.

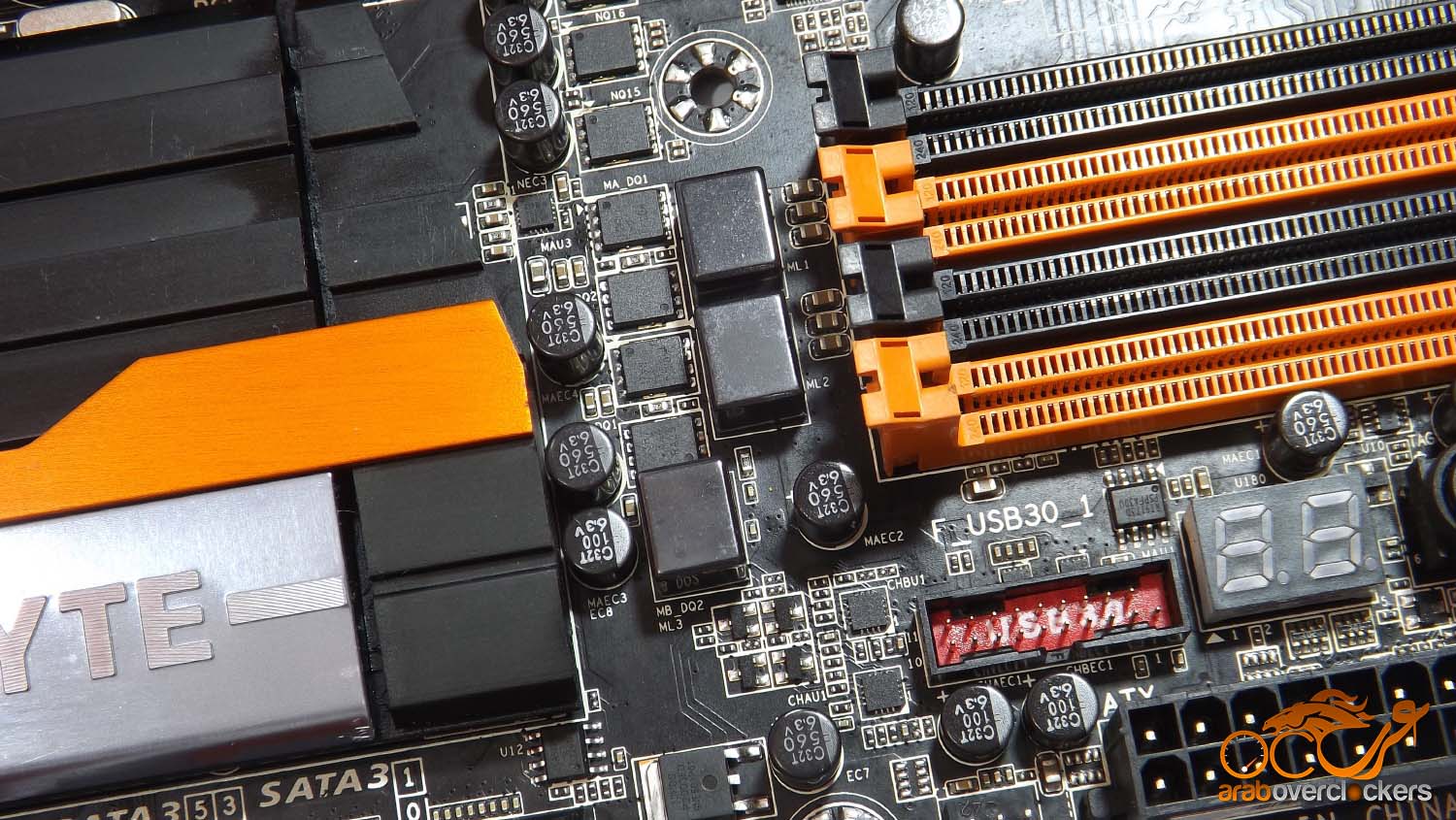

دائرة الطاقة للذواكر.
منافذ الذواكر الأربع بالألوان البرتقالي والأسود لبيان الشقوق التي تعمل معاً كـ Dual Channel, يمكنها استضافة ذواكر لحتي إجمالي 32 جيجابايت علي أنظمة تشغيل 64x حيت انظمة Windows 32bit لن تتعرف إلا علي 4جيجابايت فقط من الذواكر حتي لو كان المستخدم فعلياً أكثر من ذلك.أيضاً داعمة لكل ترددات الذواكر بداية من 1333MHz وحتي 3000MHz وطبعاً داعمة لخاصية XMP أو Extreme Memory Profile.

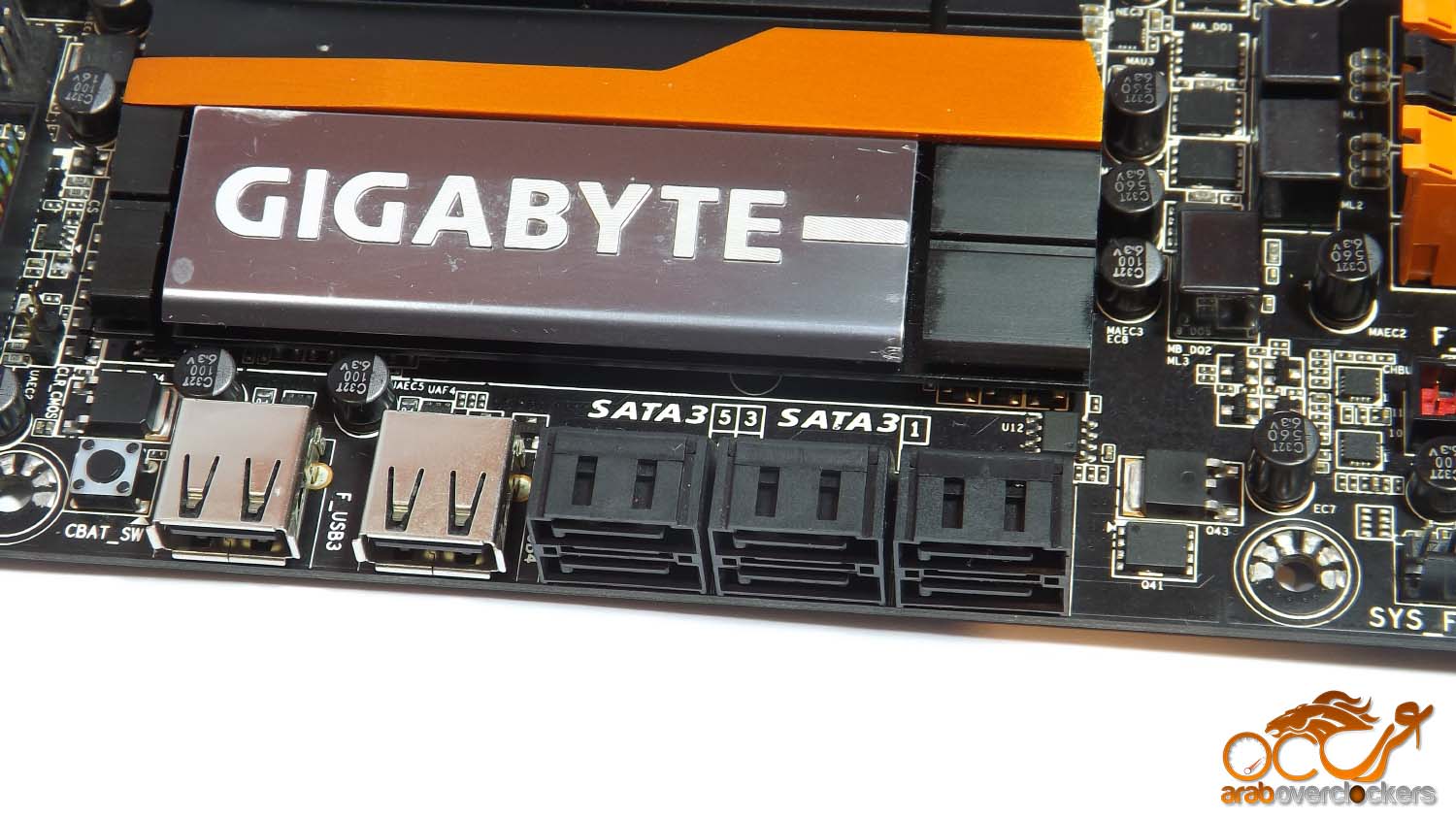

لا SATA 2.0 بعد اليوم فقد انتهي عصرها وشريحة Z87 لا تقدم أي منافذ لهذا المعيار وكل ما ستجده هو 6 منافذ SATA 3.0, طبعاً كان يمكن زيادتها بالأعتماد علي أي شريحة خارجية أخري لكن جيجابايت اختارت ألا تفعل. وبالطبع المنافذ تدعم المستويات التالية من مصفوفات RAID 0, RAID 1, RAID 5, RAID 10.

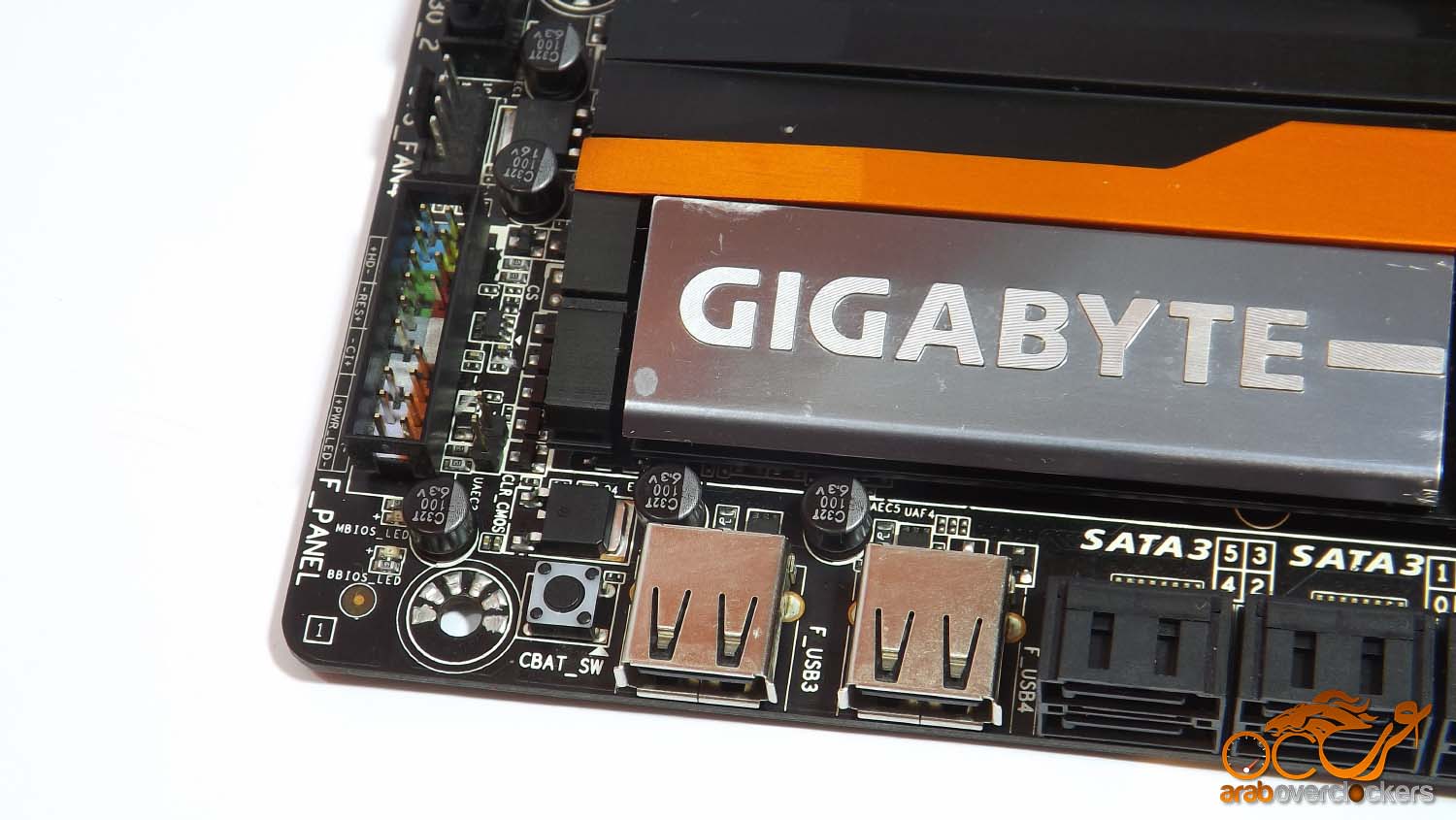

منافذ Front USB هي منافذ USB 2.0 تم وضعها في هذا المكان لاستخدامها في حالات العمل خارج الصندوق خصوصاً اثناء عمليات كسر السرعة تكون هذه الجهة المقابلة لكاسري السرعة بها كل شئ يمكن أن يجعل العمل أكثر سهولة. زر CBAT_SW هنا وظيفته هو نفس وظيفة زر Bios Reset لكن هذا الزر يعمل من خلال فضل البطارية علي اللوحة الأم تماماً كما كنا نفعل في الماضي حين لم يكن هناك اي ازرار Bios Rest وهذه المرة لن تحتاج لخلع البطارية فعلياً فقط اضغط علي هذا الزر.

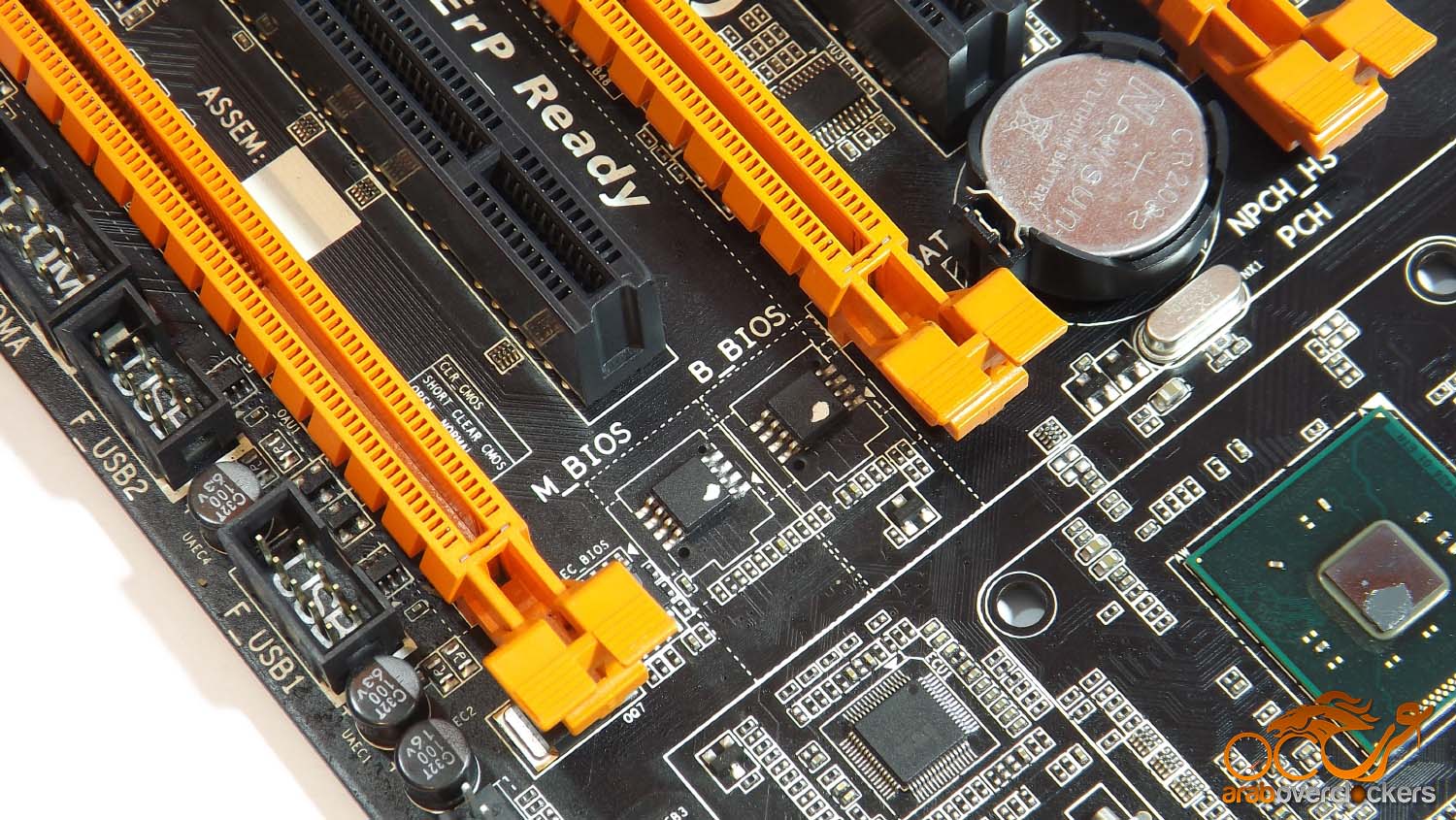

شريحتي BIOS الاساسية والاحتياطية.

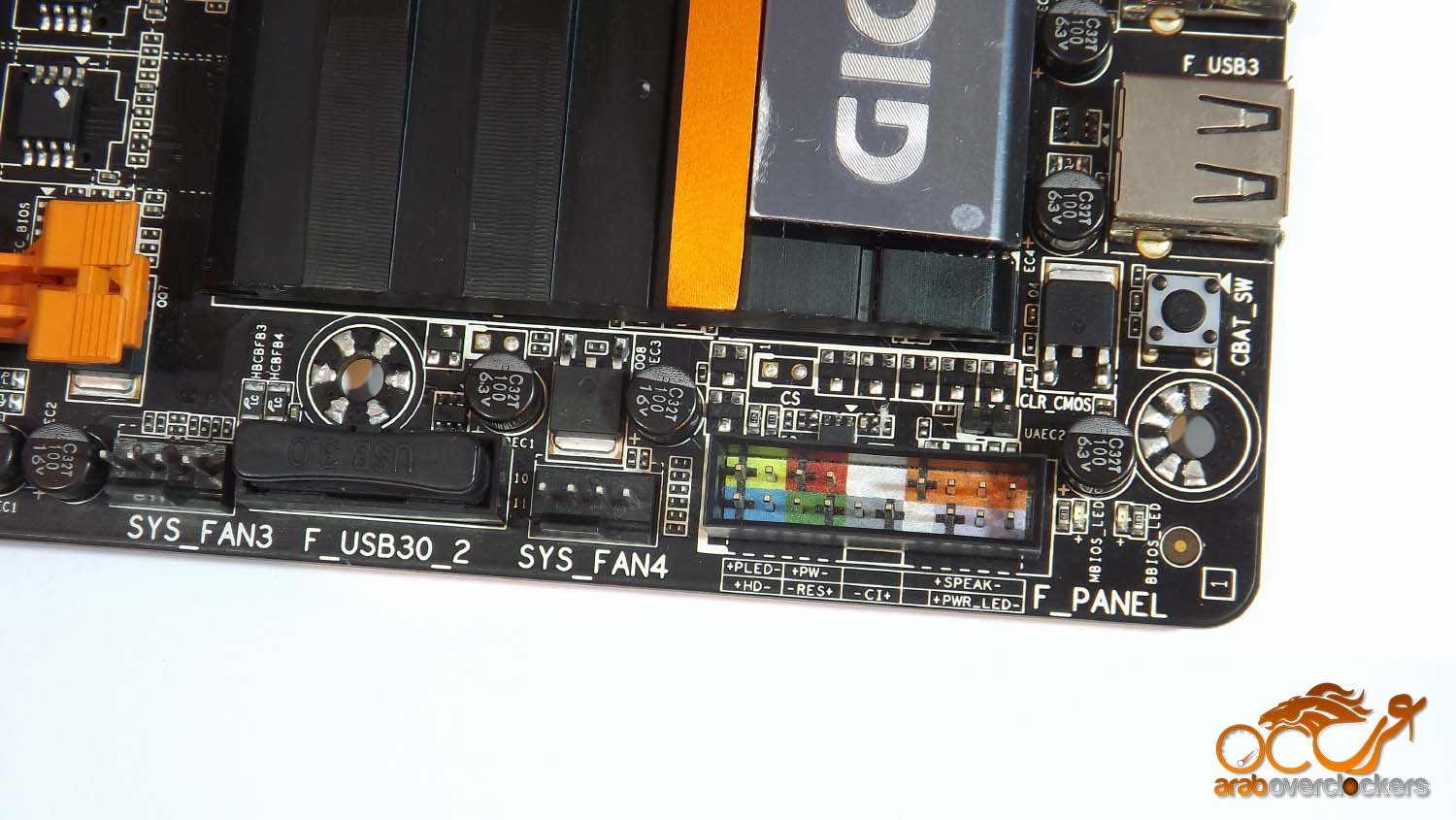

هنا لوحة توصيل أزرارر الصندوق من Power Switch و Restart Switch كذلك السماعة الامامية واضواء الPower و HDD. بجوارها منفذ SYS_FAN4 لتوصيل صناديق الحاسب ومكانها ممتاز للمراوح في قاعدة الصندوق او للمراوح الامامية. بجوارها ايضاً منفذ أخر لتوصيل USB 3.0 أمامي وبجوارها منفذ أخر SYS_FAN3 للمراوح.
منفذين أخرين USB2.0 لتوصيل المنافذ الأمامية.

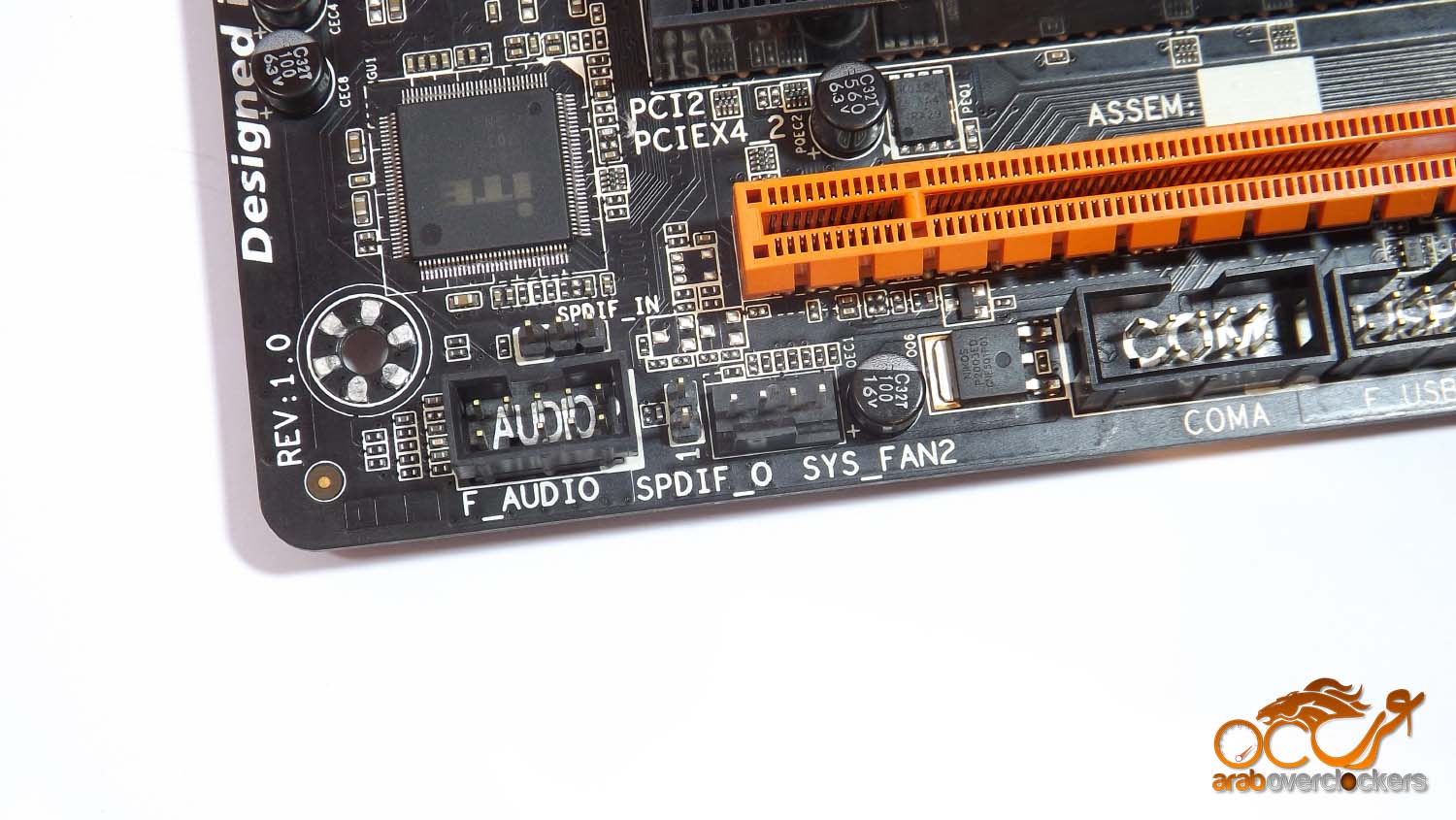

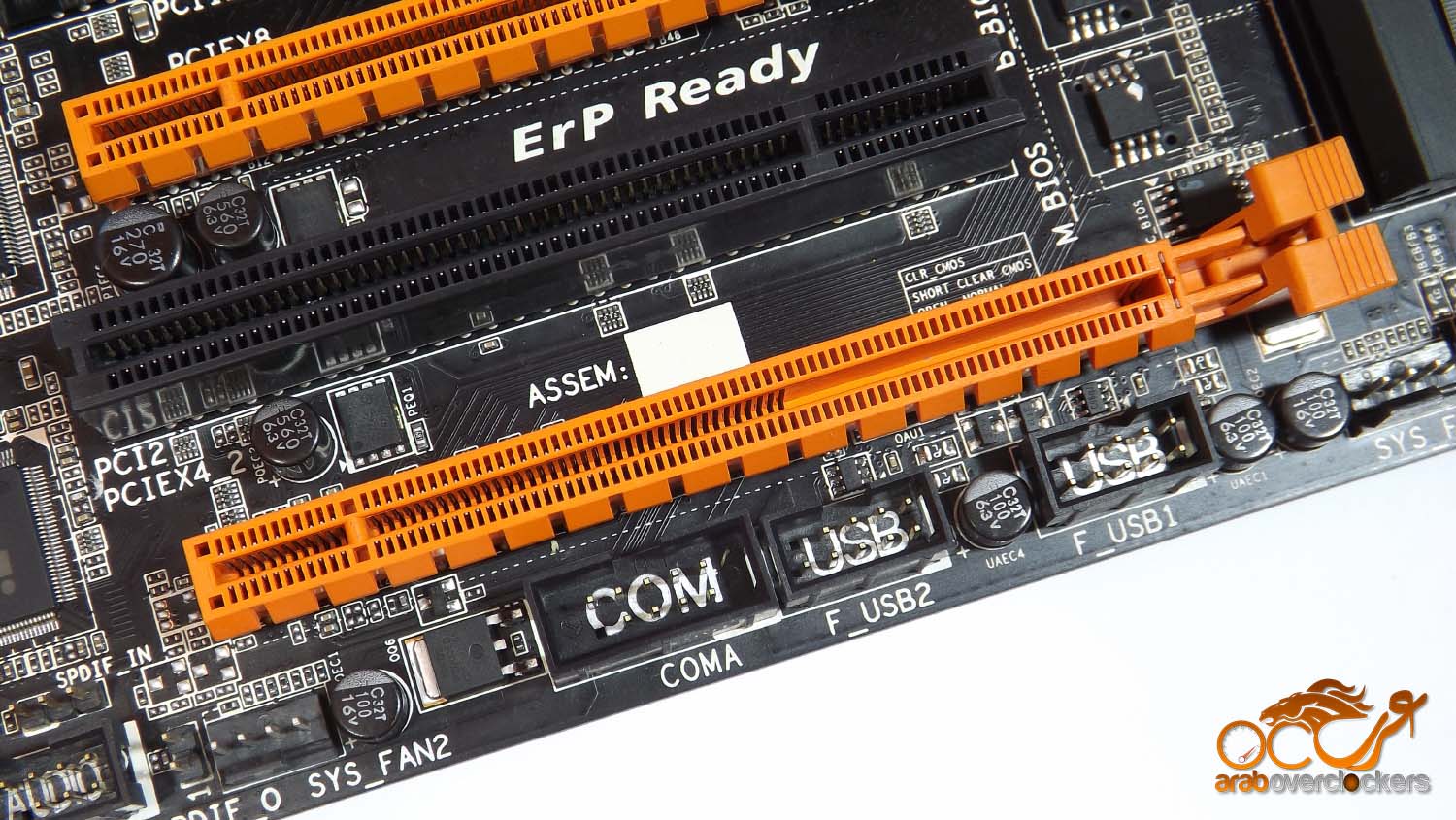

منفذ مراوح أخر SYS_FAN2 كذلك منفذ COM و SPDIF ومنفذ Front_AUDIO.

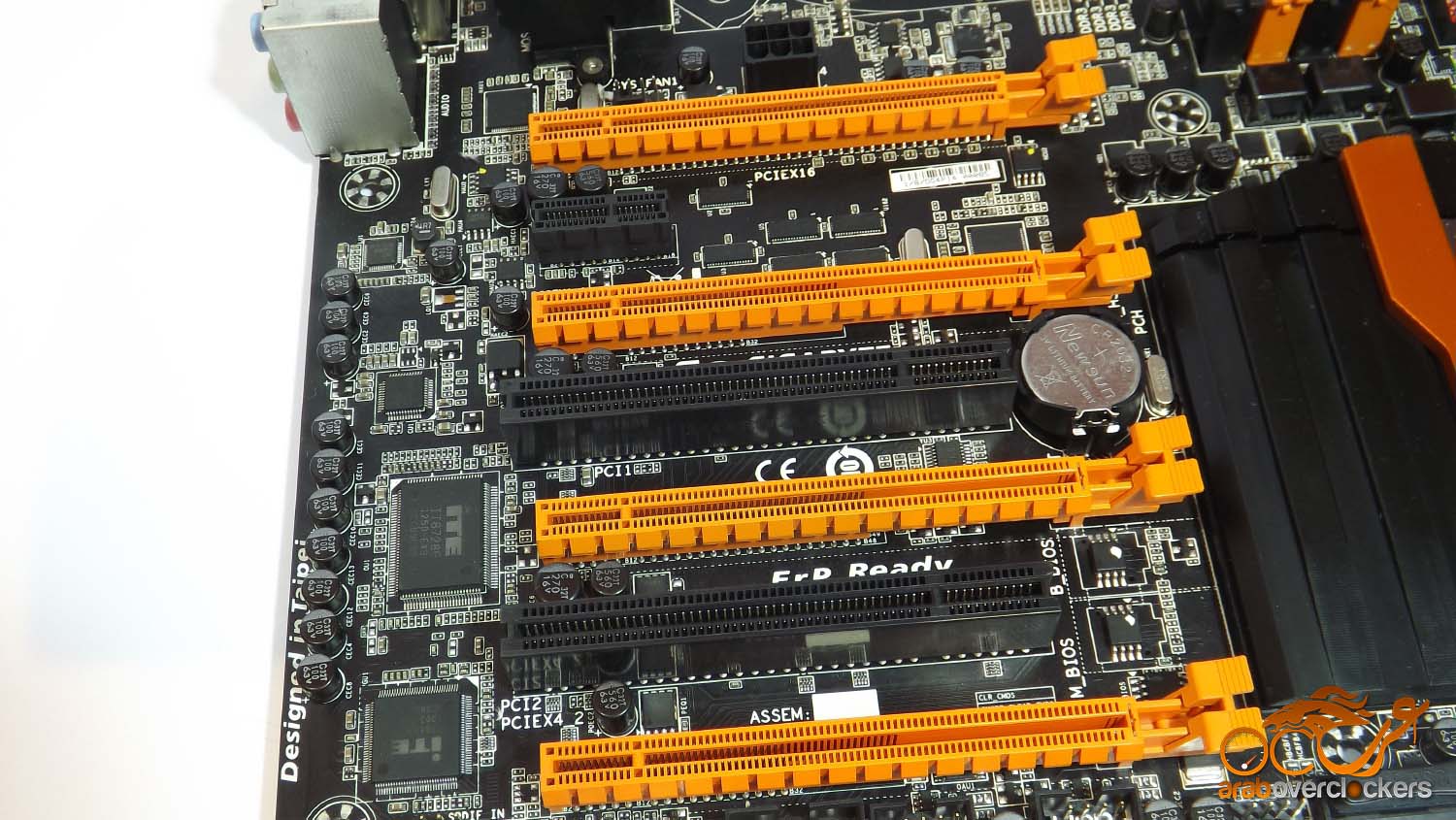

شقوق توسعة البطاقات الرسومية PCIe كما شرحناها ف السابق هم 4 شقوق, 3 منهم بدعم مباشر من المعالج كـPEIe 3.0 يعملون بسرعة 8x+4x+4x حال تم شغلهم جميعاً, أو 8x+8x في وضعية 2Way CFX, SLI وطبعأً استخدام أول شق وحيداً يعطي سرعة 16x, الأخير يأتي مباشرة من شريحة Z87 بسرعة 4x ويمكن استخدامه فقط فق توصيل 4Way CFX اما SLI فلا يمكن استخدام أكثر من بطاقتين نظراً لمحدودية الشقوق في السرعة والتي كان يتم التغلب عليها بإستخدام شرائح PLX 8747 والتي تم استخدامها بالفعل في Z87X-OC Force لهذا فهي الأفضل في هذه المنطقة.
لدينا أيضاً شقين PCI و شق وحيد PCIEx1 من أجل توصيل كروت اضافية ككرت للصوت مثلاً أو اي شئ أخر. وبالطبع حال تم العمل ب3Way CFX فستدفن هذه الشقوق تماماً.

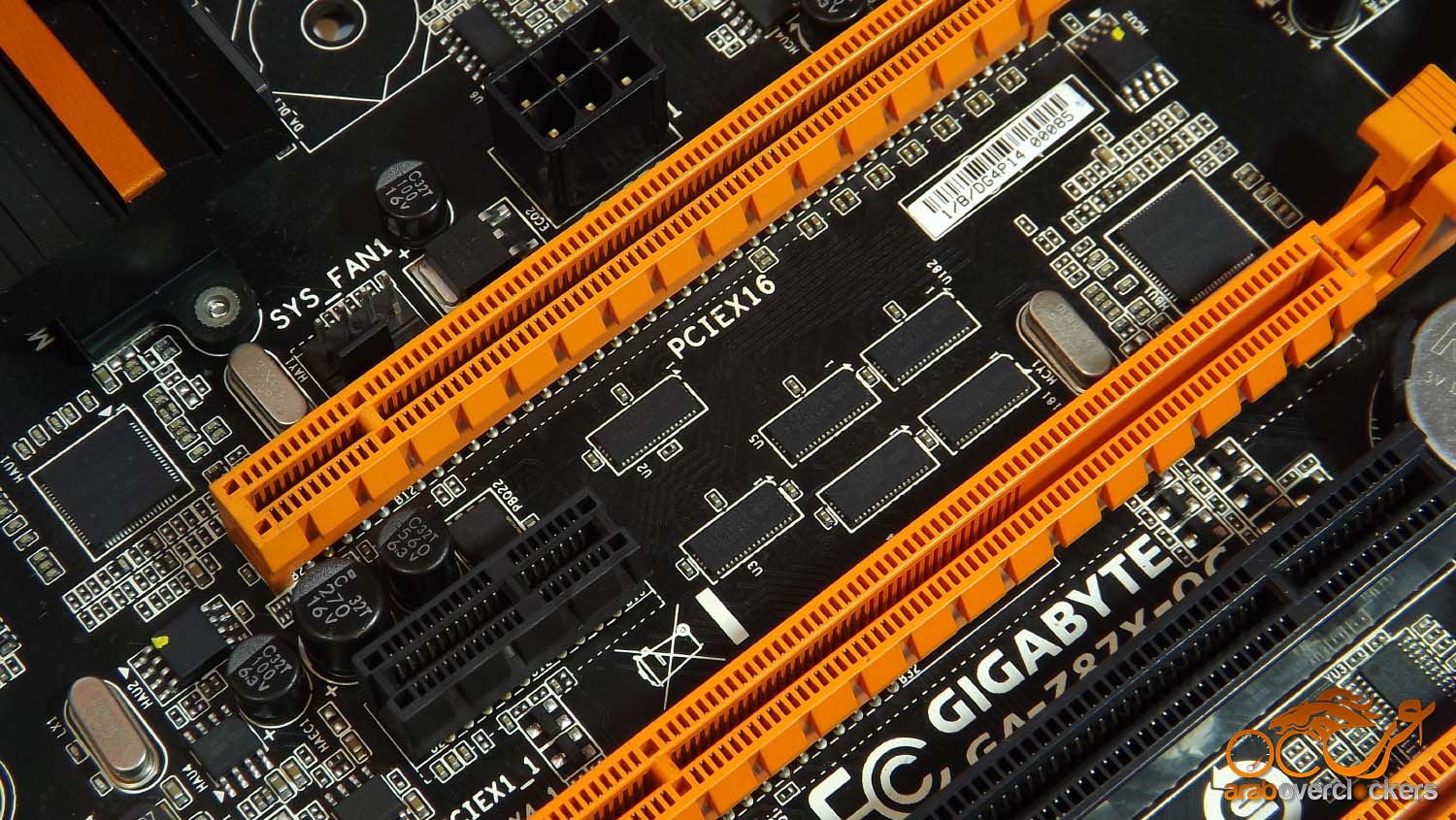

PCIex16. وشقق PCIex1

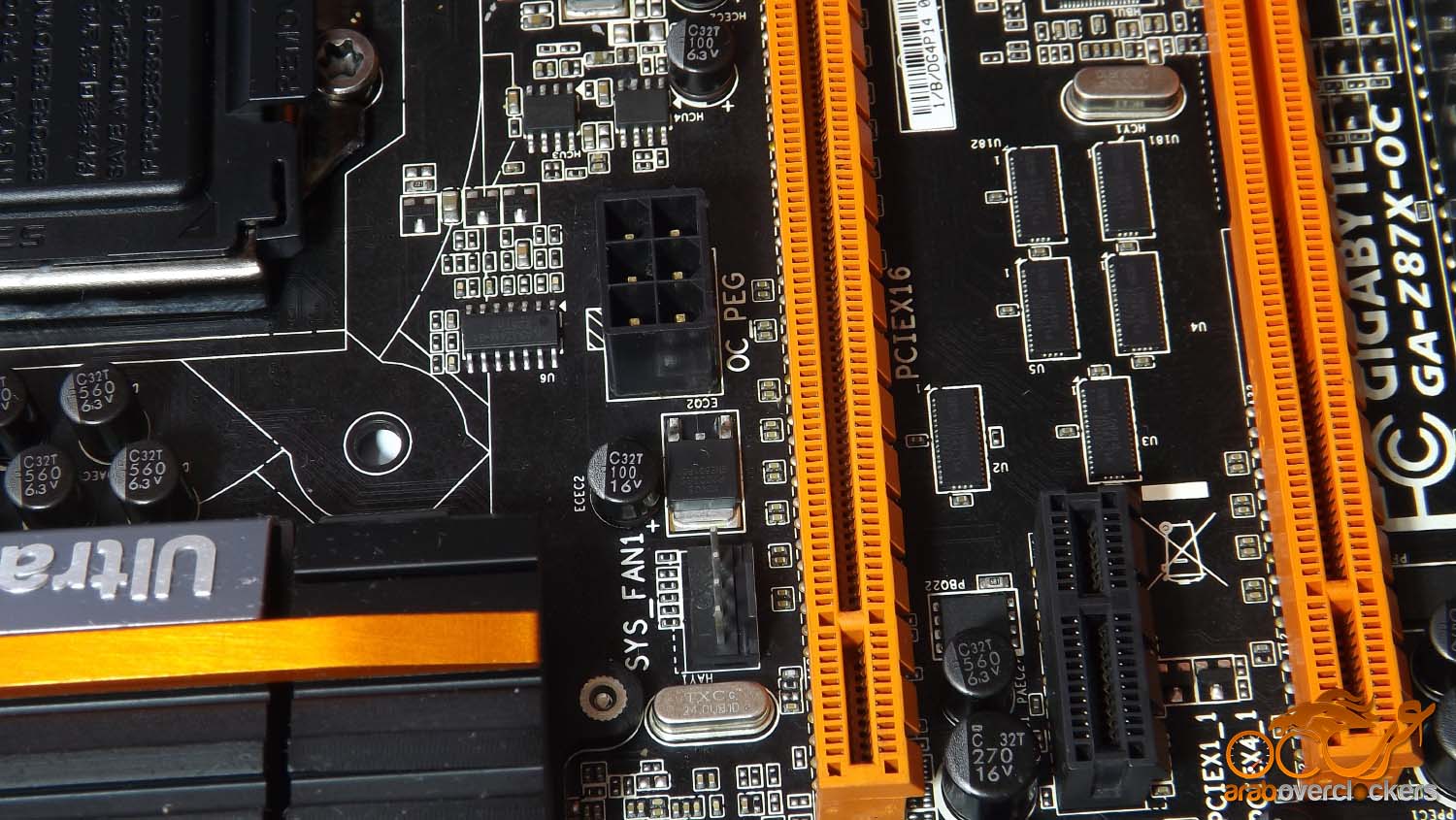

منفذ OC PEG للطاقة والذي يُنصح بإستخدامة في حالة توصيل 4 بطاقات رسومية بوضعية CFX, ونري هنا المنفذ السادس والأخير من منافذ توصيل مراوح الصندوق SYS_FAN1.

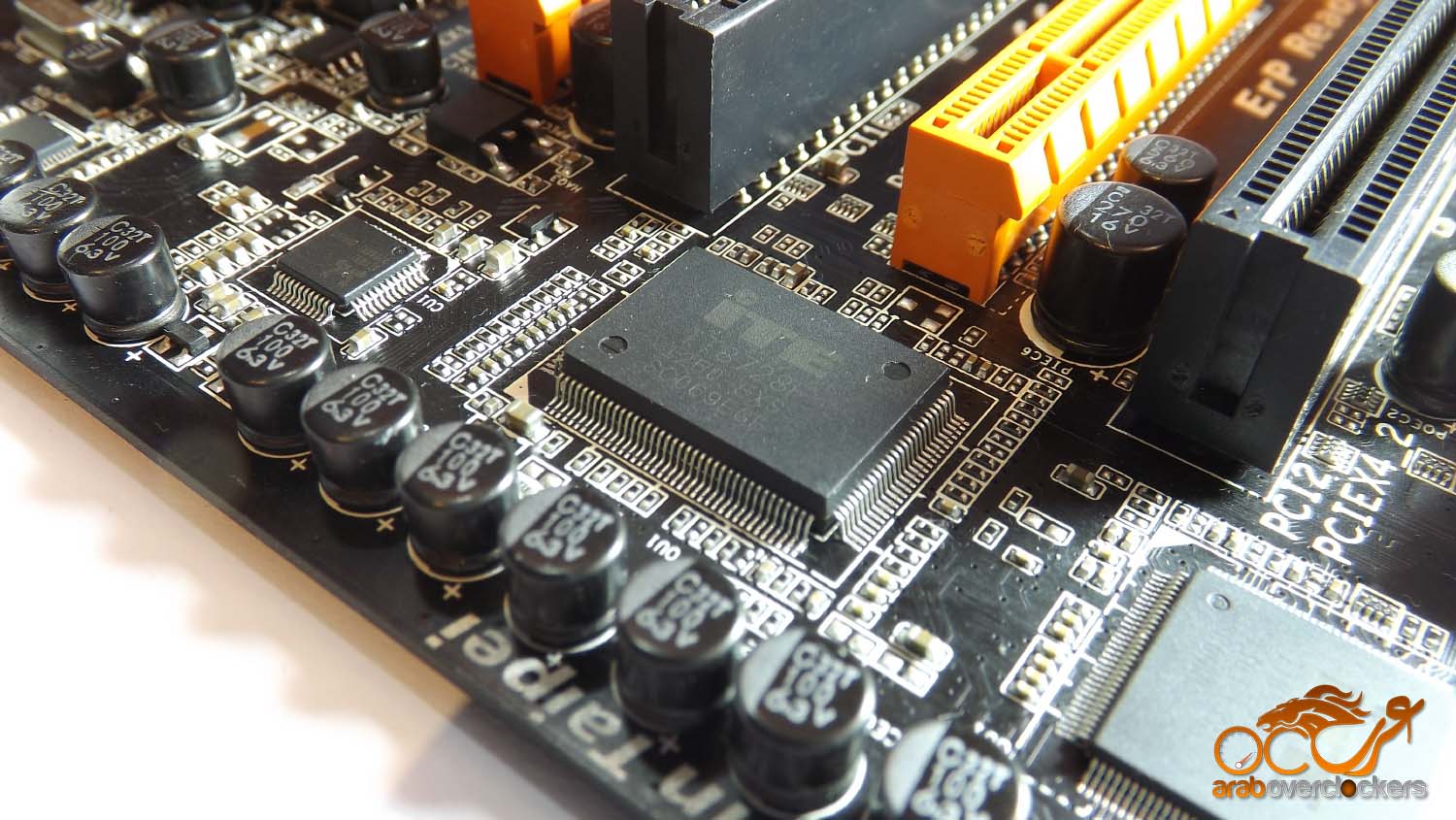

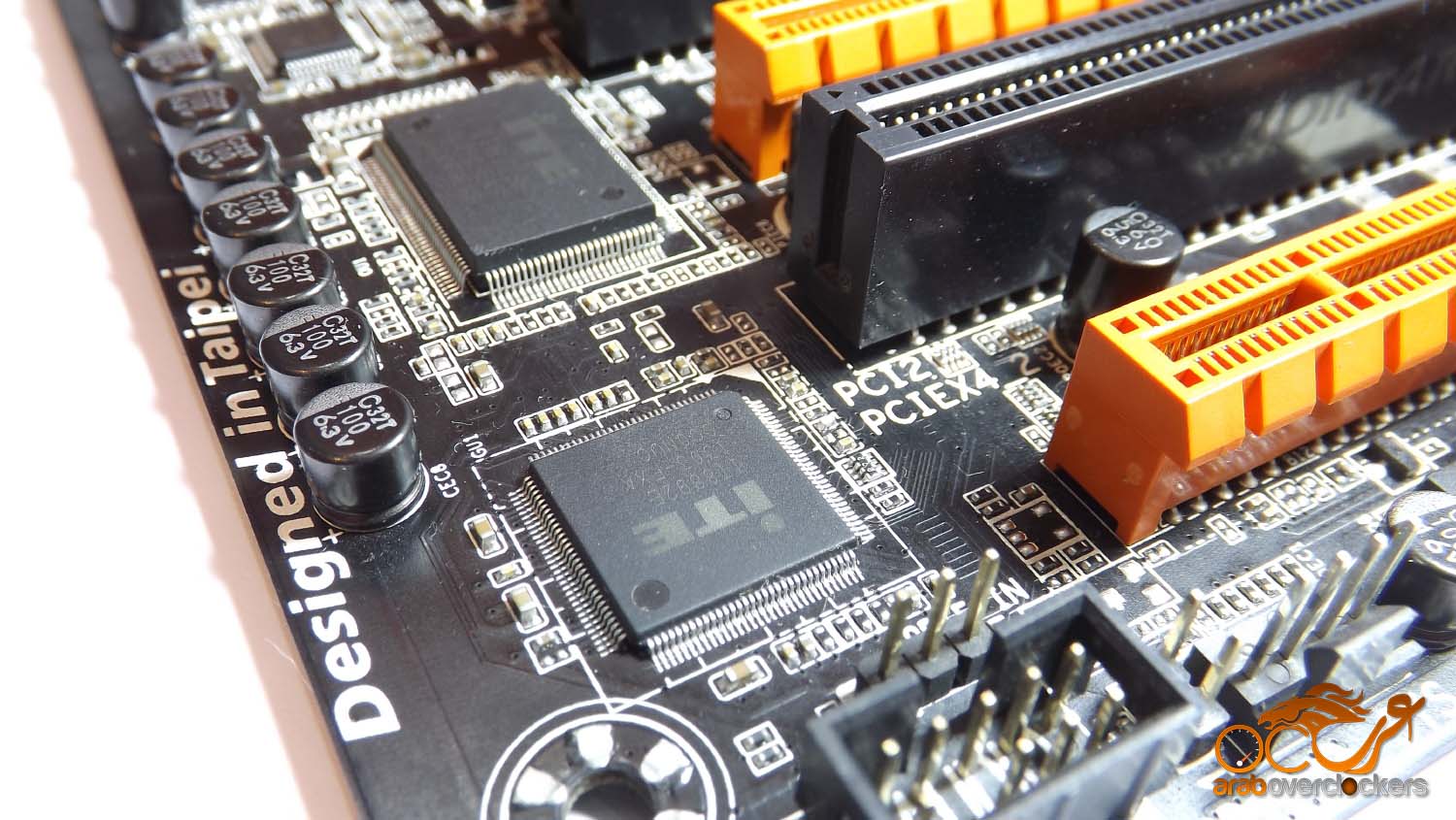

شرائح iTE chips الخاصة بمنافذ I\O.

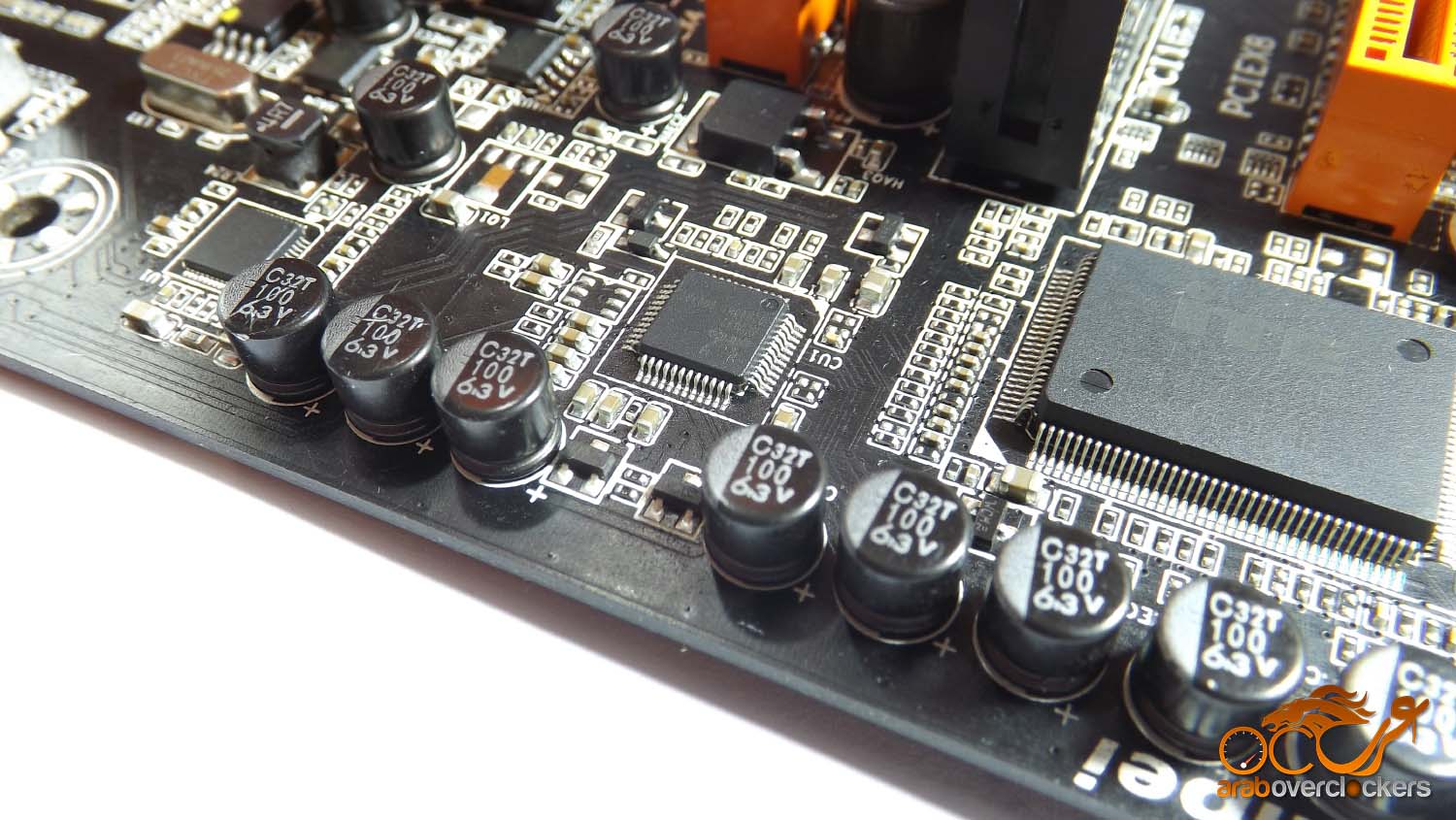

شريحة البطاقة الصوتية المدمجة ALC892 والتي تدعم حتي سماعات 7.1 وكما يبدو جيجابايت لم تهتم بهذه المنطقة بإفتراض ان كاسري السرعة لا يهمهم الصوت كما تهمهم المكونات الكهربية واضافة ممتازة مثل OC Touch.

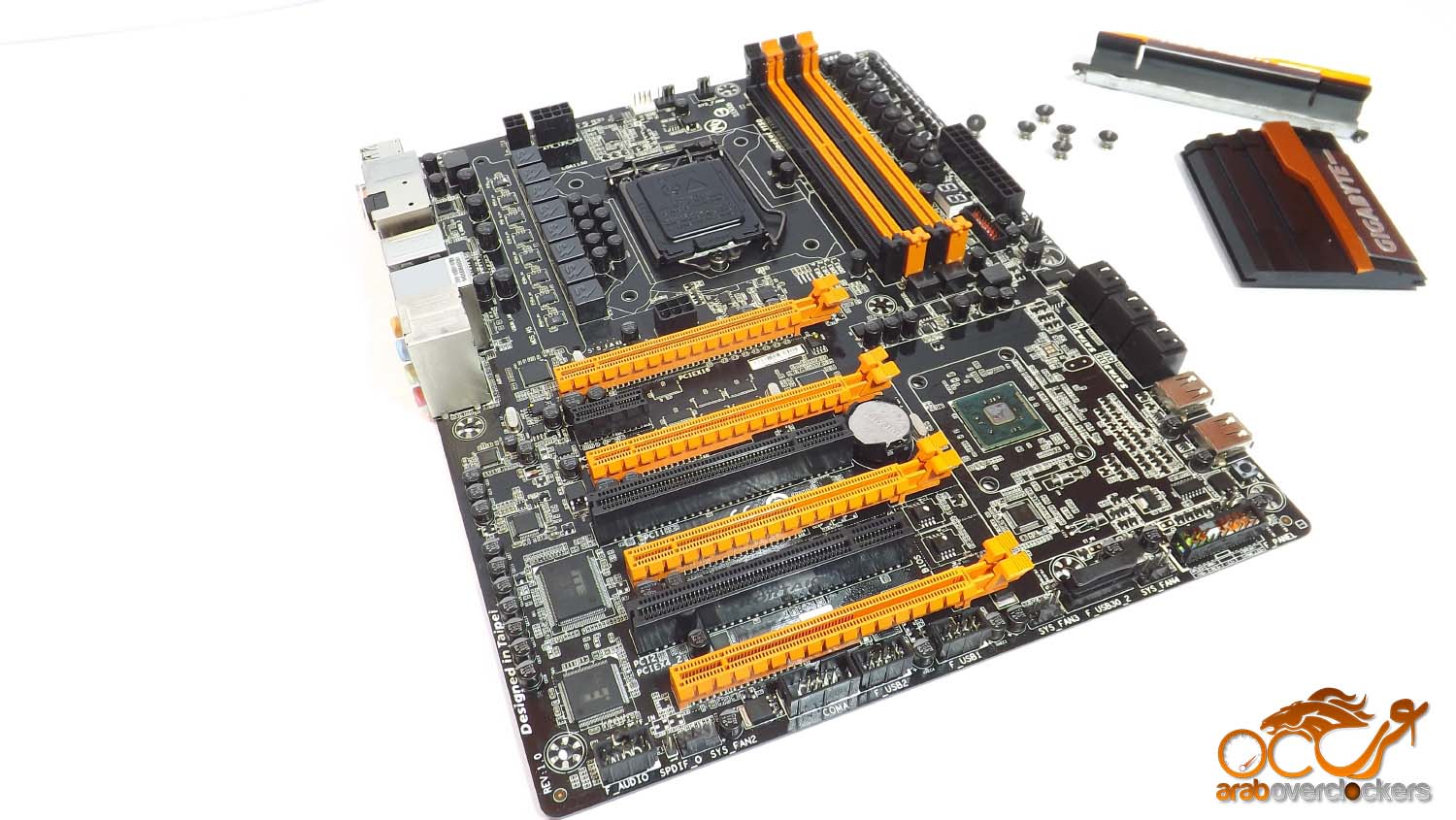

اللوحة بدون اي من مشتتات الشريحة أو دوائرر طاقة المعالج.

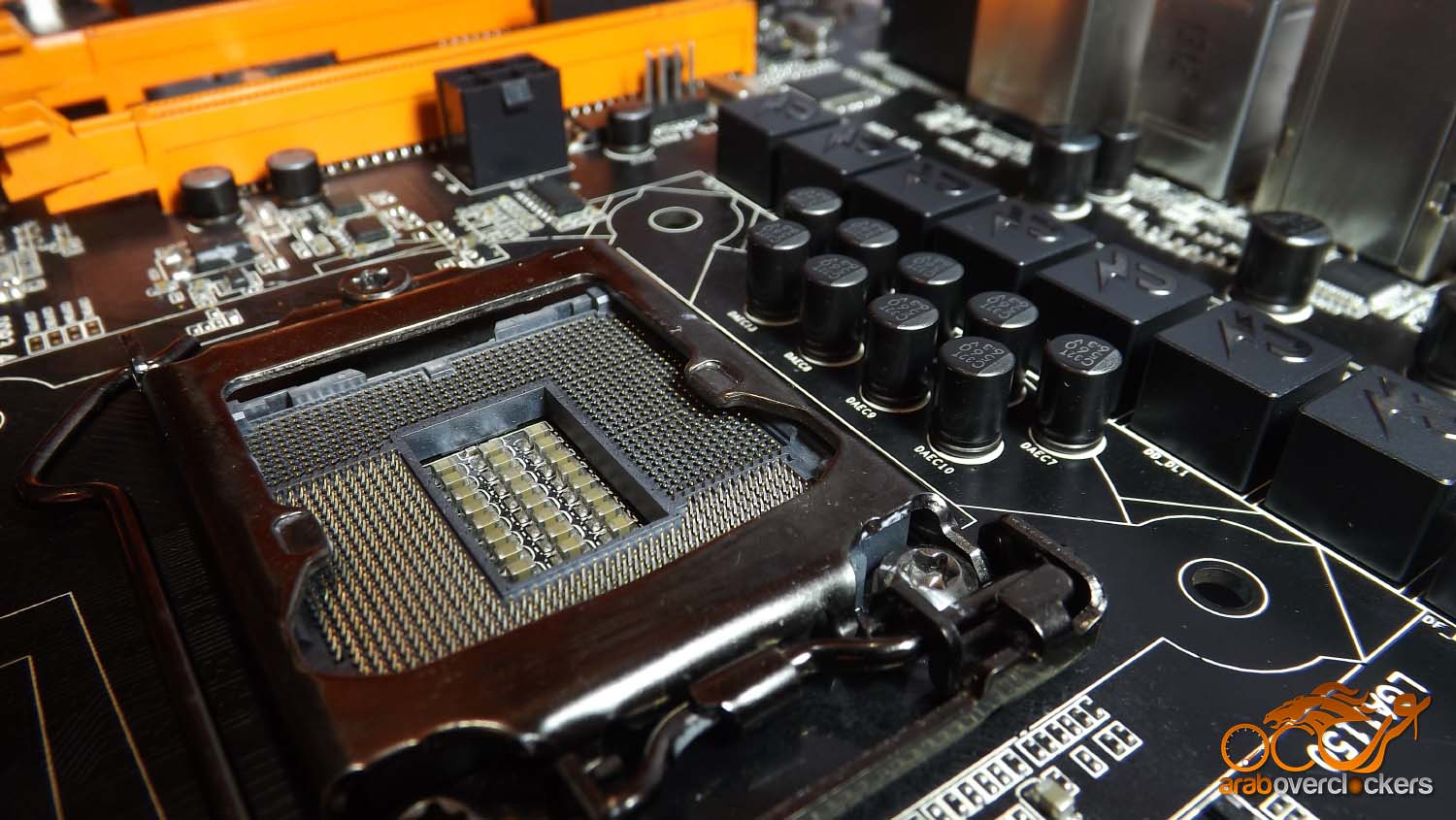

صورة أقرب لمقبس المعالج.

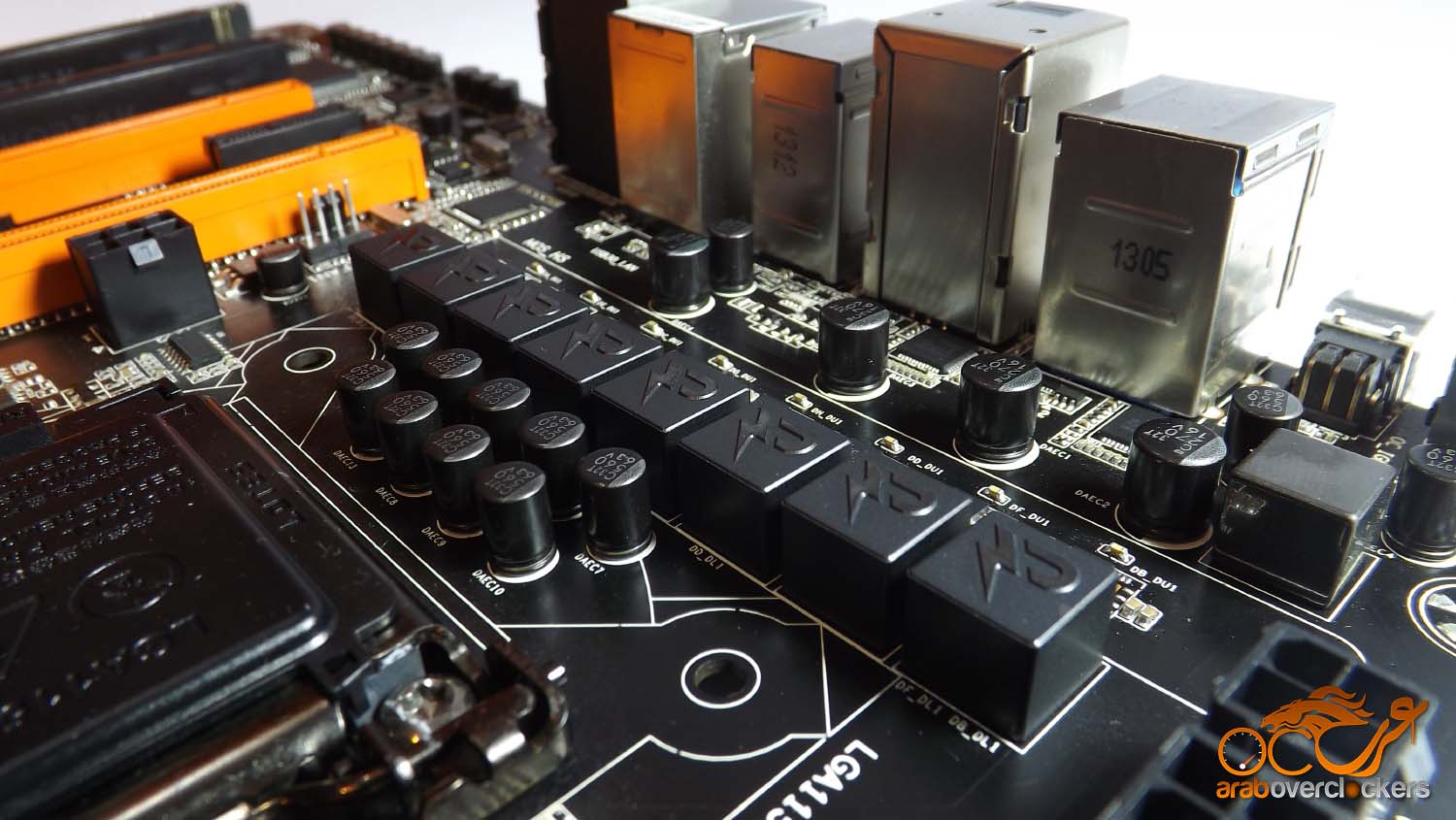

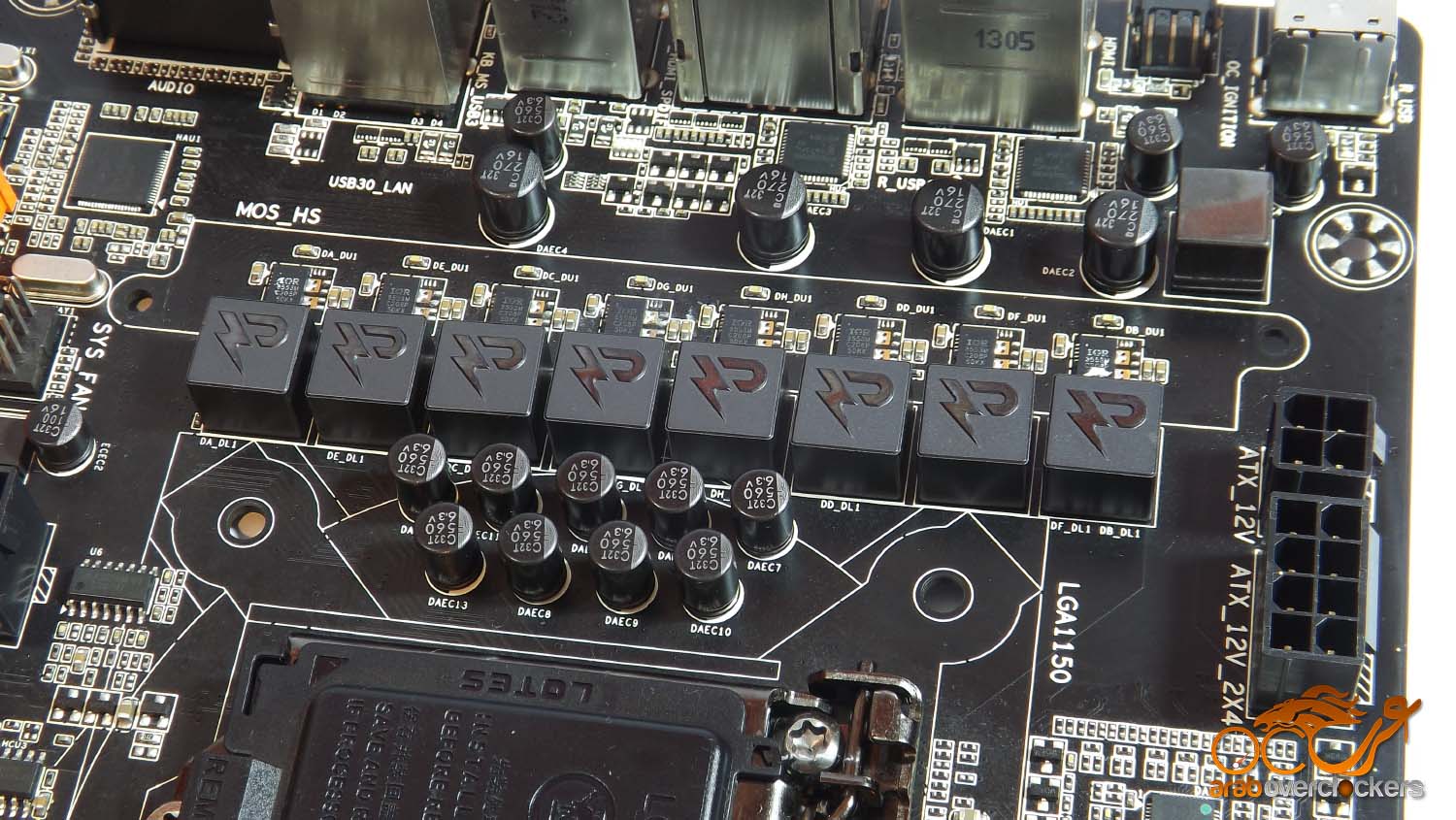

الخوانق والمكثفات الصلبة السوداء.
خلف الخوانق السوداء 60A chokes والمُصنعة خصيصاً لجيجابايت نجد شرائح IOR الرقمية ذات الرقم الأسم الكودي IR3553 40A والمسؤله عن تنظيم عملية توصيل الطاقة. النسخة الأفضل IR3550 60A متواجده في لوحة Z87X-OC Force النسخة الأكثر توحشاً من لوحة اليوم.

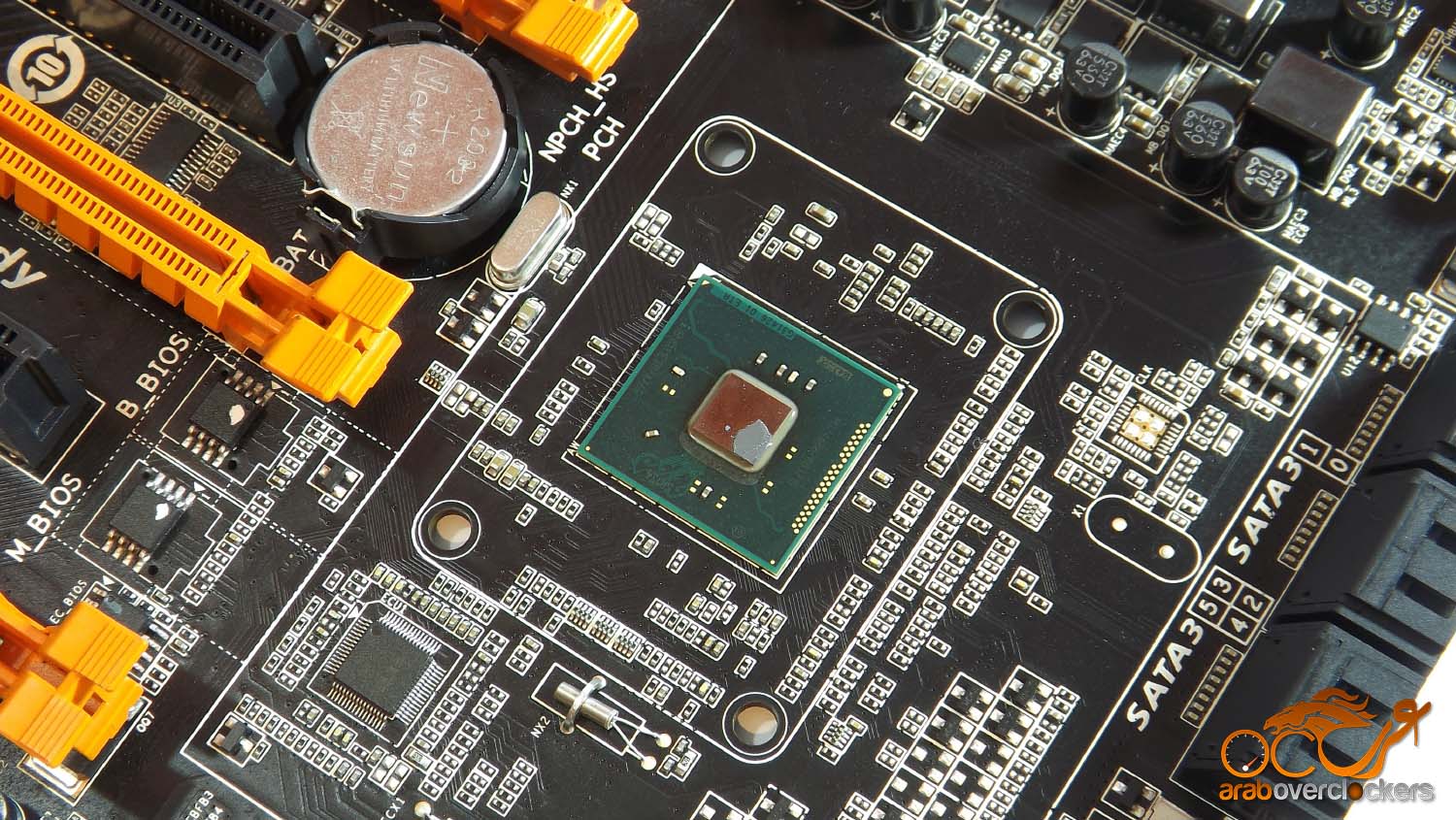

شريحة Z87.

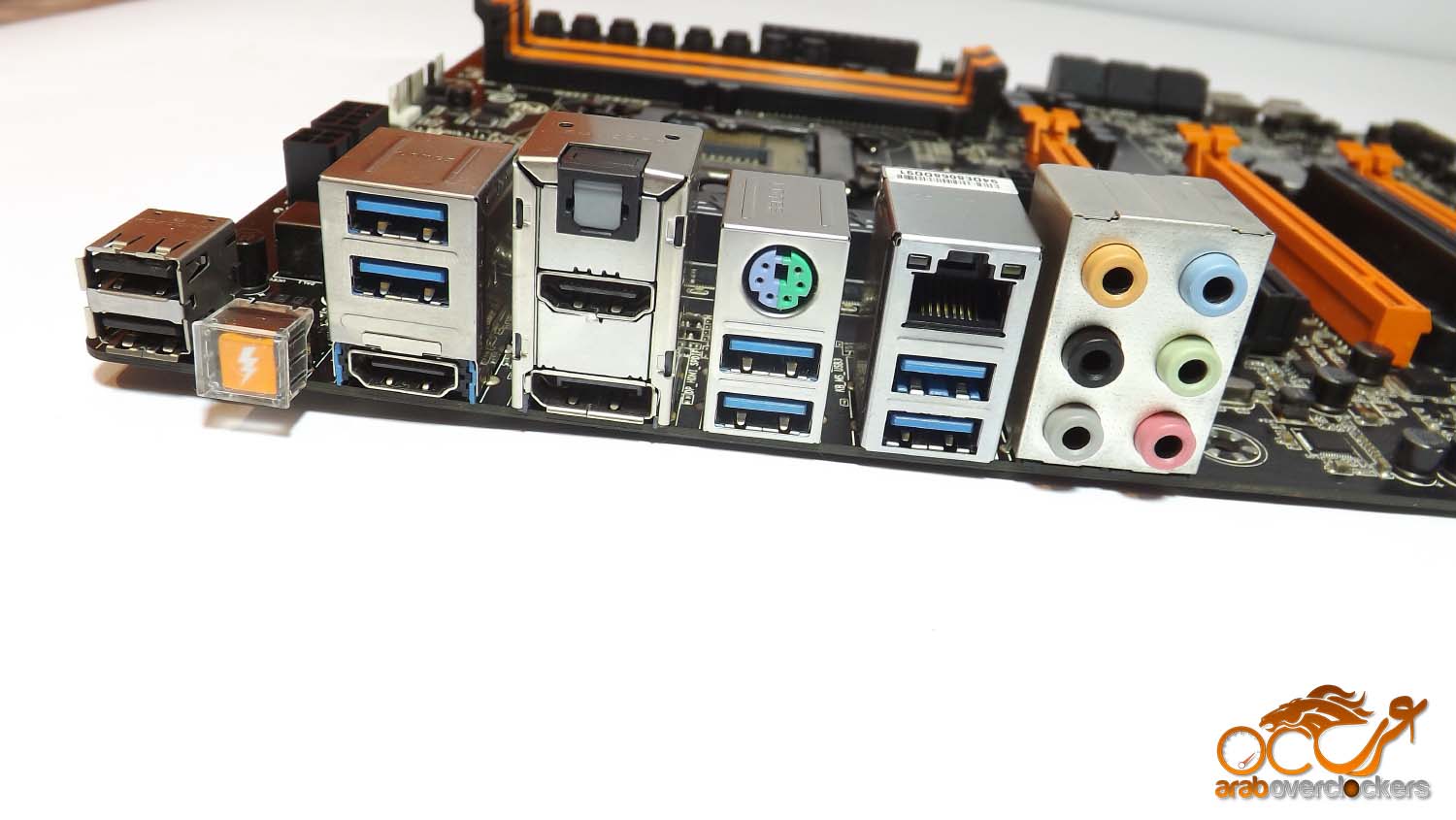

من اليمين لليسار منافذ توصيل الصوت حتي 7.1, منفذ انترنت RJ-45 المدعوم بشريحة Intel® GbE LAN, و4 منافذ USB 3.0 باللون الازرق الشهير والمنفذ العتيق PS/2. ثم منفذ optical S/PDIF Out, ومنفذين HDMI وواحد DP من اجل ققدررة علي توصيل اي شاشة ولحتي دققة 4K, ثم زر OC Ignition السابق ذكره في بداية المراجعة, وبالأخير منفذين USB 2.0 باللون الأسود.

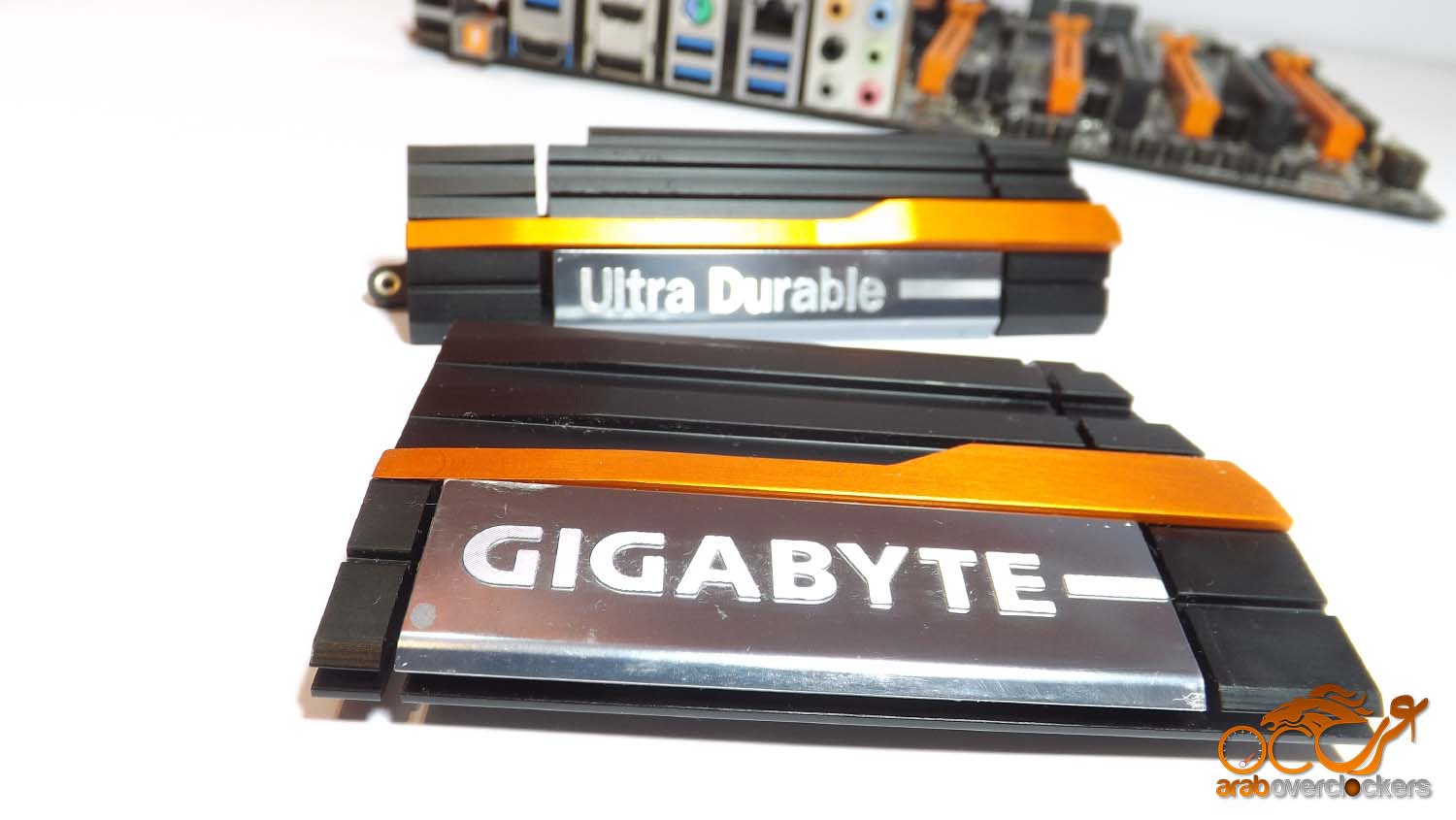

مشتت شريحة Z87 كما نراه وخلفة مشتت دائرة طاقة المعالج.

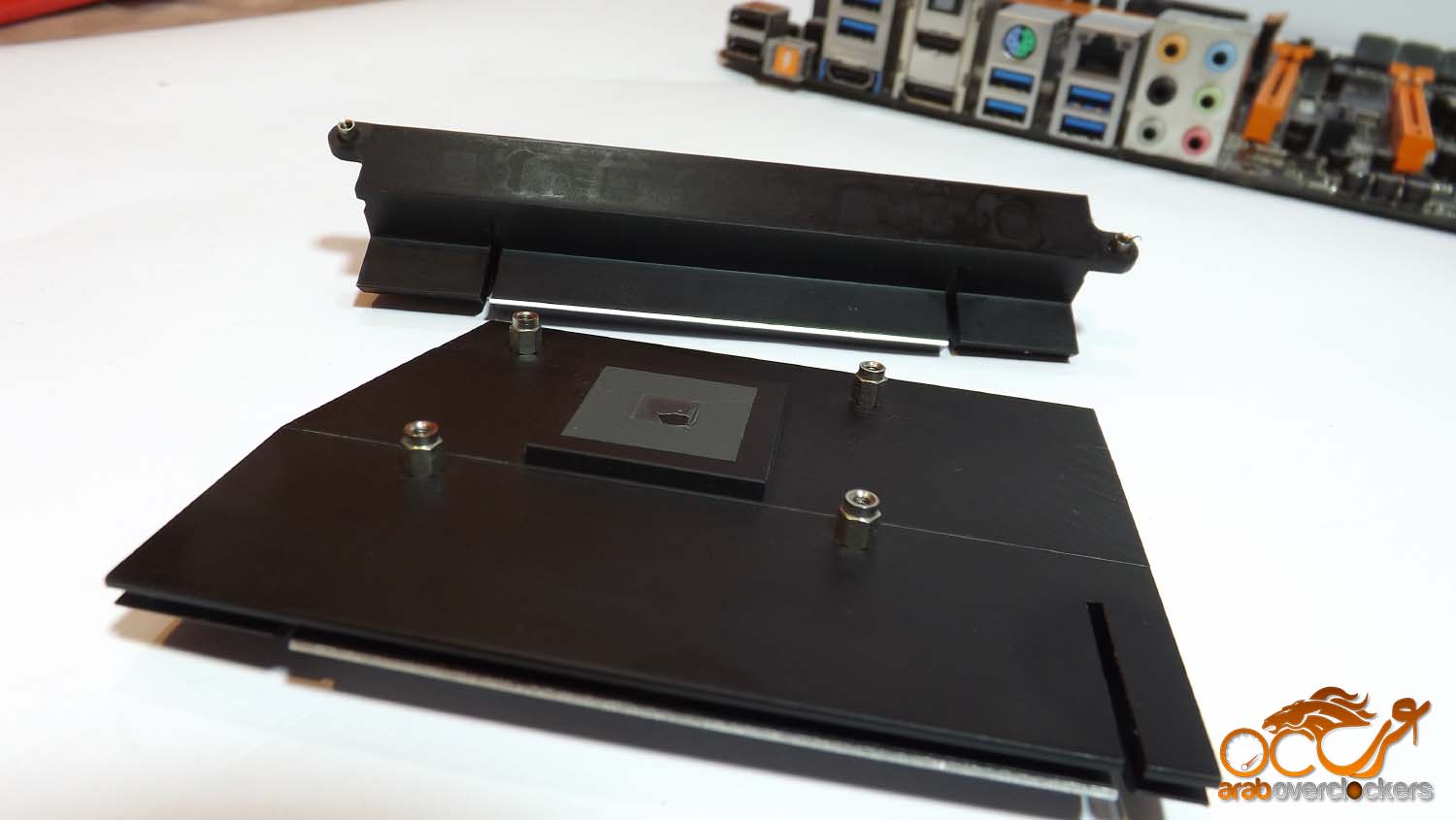

المشتتات من الأسفل عليهم شئ شبيه بالمعجون الحراري ولدائرة طاقة المعالج كانت هنالك قطعة مطاطية بيضاء.
